Назначение и область применения

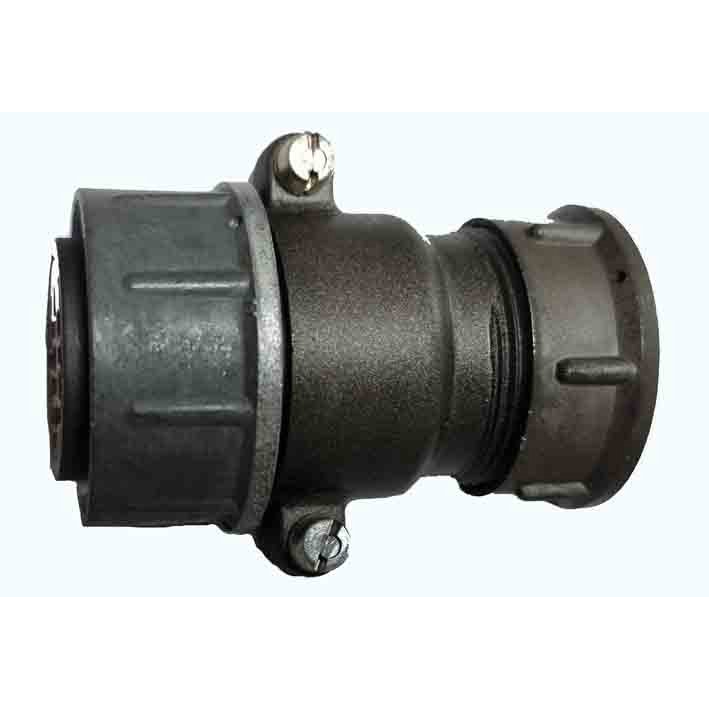

Кабельная вилка 2РТТ28КПЭ7Ш11В (артикул 80147) представляет собой цилиндрический низкочастотный электрический соединитель серии 2РТТ28. Изделие предназначено для разъемного соединения электрических цепей постоянного и переменного тока в промышленном оборудовании, измерительных комплексах, системах автоматики и силовых линиях. Конструкция рассчитана на ручное сочленение и расчленение, что делает разъем удобным при монтаже, наладке и обслуживании аппаратуры.

Соединитель применяется в условиях, где требуется повышенная устойчивость к температурным воздействиям, пыли и брызгам. Благодаря теплостойкому исполнению и всеклиматической категории размещения вилка подходит для эксплуатации как в отапливаемых, так и в неотапливаемых помещениях, а также под навесом и на открытом воздухе. Кабельный ввод с прямым экранированным патрубком ориентирован на подключение экранированных кабелей, что важно для снижения влияния электромагнитных помех в низкочастотных цепях.

Комплектация согласно каталожным данным: в позиции 2013 5 зафиксировано 10 штук, в позиции 2018 5 — 19 штук. Изделие поставляется как самостоятельная единица и может использоваться совместно с ответной кабельной или приборной розеткой соответствующего типоразмера серии 2РТТ28.

Технические особенности и подтвержденные характеристики

Разъем 2РТТ28КПЭ7Ш11В имеет семь штыревых контактов диаметром 2,5 мм с серебряным покрытием марки Ag. Контактное сопротивление не превышает 1 мОм. Максимальная токовая нагрузка на один контакт составляет до 25 А, суммарная токовая нагрузка по всем контактам — до 175 А. Рабочее напряжение находится в диапазоне от 700 до 850 В. Сопротивление изоляции составляет не менее 5000 МОм. Рабочая частота достигает 3 МГц.

Корпус вилки изготовлен из алюминиевого сплава А-22, изоляционная вставка выполнена из аминопласта. Габаритные размеры изделия составляют 60 на 48 на 38 мм, масса около 80 г. Соединение частей разъема — резьбовое, что обеспечивает надежную фиксацию и защиту от самопроизвольного разъединения в условиях вибрации.

Расшифровка обозначения

• 2РТТ — теплостойкий, пылебрызгозащищенный цилиндрический разъем нормальных габаритов;
• 28 — условный размер корпуса;
• КПЭ — кабельная вилка, патрубок прямой экранированный;
• 7 — количество контактов — семь;
• Ш — контакты штыревые;
• 11В — модификация с монтажом пайкой.

Тип монтажа — внутренний объемный, контакты монтируются методом пайки. Серебряное покрытие контактов снижает переходное сопротивление и повышает стойкость к окислению, что положительно сказывается на стабильности электрического соединения в течение всего срока службы.

Условия эксплуатации и нормативная документация

Соединитель 2РТТ28КПЭ7Ш11В сохраняет работоспособность в расширенном диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Допустимая относительная влажность воздуха достигает 98 процентов при температуре плюс 40 градусов Цельсия. Изделие устойчиво к воздействию вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц и к многократным ударам с ускорением до 10000 метров на секунду в квадрате.

Климатическое исполнение — всеклиматическое. Назначенный срок хранения составляет 15 лет, наработка — 1000 часов. Изделие соответствует требованиям государственных стандартов и техническим условиям ГЕ0.364.120.

Резьбовое сочленение, пылебрызгозащищенное исполнение и теплостойкие материалы корпуса и изолятора позволяют применять данную вилку в составе стационарных и подвижных промышленных установок, испытательных стендов, энергетического оборудования и аппаратуры связи, где требуется стабильное низкочастотное соединение с высокой механической прочностью и защитой от внешних воздействий.
