Назначение и область применения

2РТТ28КПЭ7Ш11В «5» — это цилиндрический низкочастотный соединитель, выполненный в виде кабельной вилки серии 2РТТ. Он предназначен для подключения и разъединения электрических цепей постоянного и переменного тока. Основная область применения — промышленное и военное оборудование, где требуется пылебрызгозащищённое, механически устойчивое соединение с ручным сопряжением и резьбовой фиксацией.

Разъём применяется в электрических цепях с токами до нескольких десятков ампер и напряжением до 850 В. Допускается использование в составе экранированных кабелей. По способу монтажа соединение относится к типу внутреннего объёмного монтажа, что важно учитывать при компоновке аппаратуры и кабельных сборок.

Основные электрические параметры

• Количество контактов: 7 штыревых контактов диаметром около 2,5 мм.
• Максимальный ток на контакт: порядка 25 А для контакта диаметром 2,5 мм.
• Максимальное рабочее напряжение: до 700–850 В по кривой амплитудного значения.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Тип соединителя: низкочастотный, цилиндрический, кабельная вилка.

Конструктивные особенности и материалы

Конструктивно изделие представляет собой кабельную вилку цилиндрического типа с прямым патрубком для экранированного кабеля и резьбовой гайкой. Сочленение выполняется вручную, а фиксация обеспечивается резьбовым соединением. Такой подход повышает механическую устойчивость стыка и снижает риск самопроизвольного разъединения при вибрации и ударах.

• Корпус: алюминиевый сплав А-22.
• Изолятор: аминопласт.
• Контакты: штыри с серебряным покрытием.
• Метод сочленения: ручное сопряжение с резьбовой фиксацией.
• Тип монтажа: внутренний объёмный.

Условия эксплуатации и стойкость

Соединитель рассчитан на работу во всеклиматическом исполнении. Температурный диапазон составляет примерно от −60 до +100 °С. При температуре +40 °С сохраняется работоспособность при относительной влажности до 98%.

По стойкости к механическим воздействиям заявлены значительные вибрационные и ударные нагрузки: синусоидальная вибрация с частотой до 5000 Гц и многократные удары с ускорением до порядка 1500 м/с². Это позволяет применять разъём в условиях интенсивной эксплуатации, характерных для промышленной и военной техники.

Дополнительные сведения и идентификация

Изделие изготовлено по техническим условиям ТУ ГЕ0.364.120ТУ. В карточке товара производитель не указан; в описании серии 2РТТ обычно упоминается АО «Завод Элекон». Климатическое исполнение — всеклиматическое, что подразумевает применимость в различных регионах СНГ и в экспортных условиях.

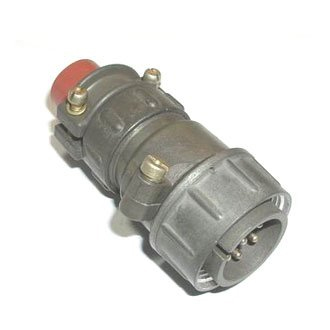

• Название: 2РТТ28КПЭ7Ш11В «5».
• Артикул: 40458.
• Категория: 2РТТ28.
• Приемка: «5».
• Год: 2007.

Для подбора под конкретную линию кабеля или аппаратуру следует учитывать токовую нагрузку по отдельной жиле, допустимую длину линии и схему соединения. Эти параметры определяются проектом и условиями эксплуатации.
