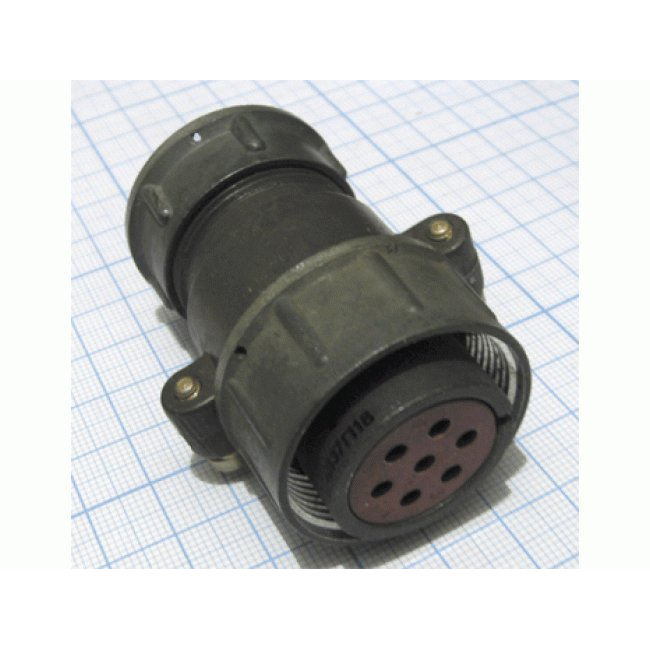

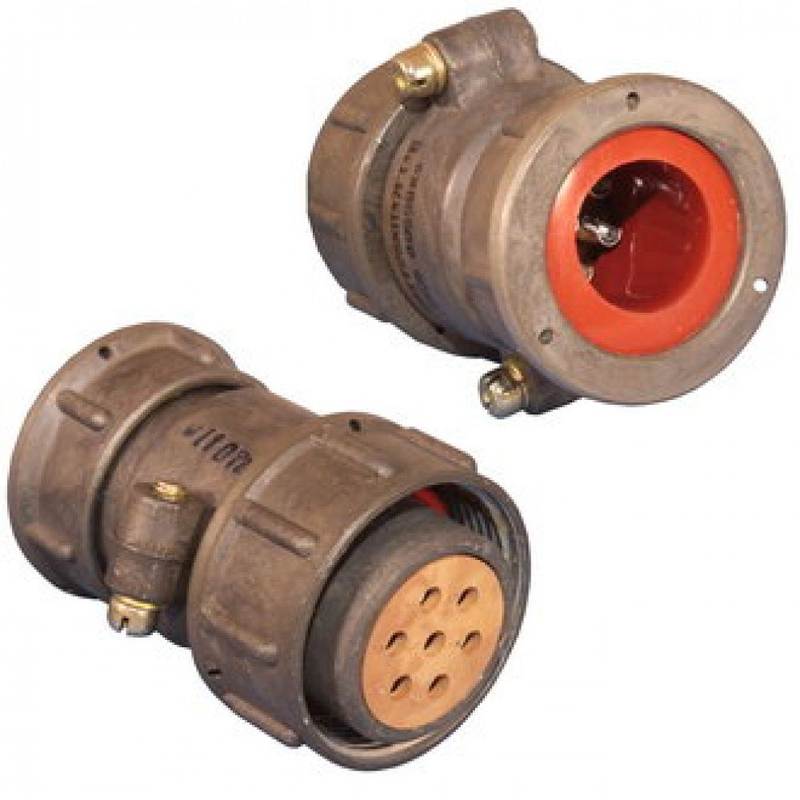

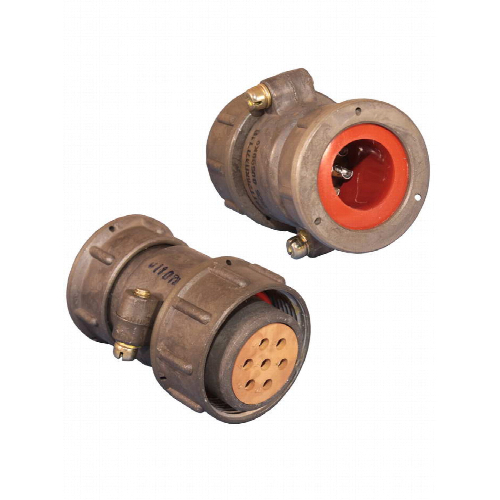

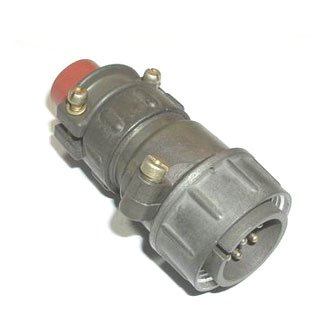

2РТТ28КПЭ7Ш11В: кабельный цилиндрический разъём для надёжных электрических соединений

2РТТ28КПЭ7Ш11В — кабельная вилка серии 2РТТ, предназначенная для создания разъёмных соединений в радиоэлектронной, радиотехнической и промышленной аппаратуре. Конструкция рассчитана на эксплуатацию в цепях постоянного и переменного тока, включая оборудование, где важны механическая прочность, устойчивость к вибрациям и защита кабельного ввода.

Соединитель относится к низкочастотным цилиндрическим разъёмам ручного соединения с объёмным монтажом. Его ключевая особенность — резьбовое сочленение, которое помогает надёжно фиксировать вилку и ответную часть при эксплуатации оборудования.

Конструкция 2РТТ28КПЭ7Ш11В

Маркировка разъёма отражает его конструктивное исполнение. Модель выполнена в кабельном корпусе условного размера 28, оснащена прямым патрубком и гайкой для экранированного кабеля. Это делает 2РТТ28КПЭ7Ш11В удобным решением для систем, в которых необходимо сохранить непрерывность экранирования и снизить влияние электромагнитных помех.

Основные конструктивные признаки:

• Кабельная вилка с штыревыми контактами.

• Семь электрических контактов диаметром 2,5 мм.

• Прямой патрубок для подключения экранированного кабеля.

• Резьбовой способ сочленения.

• Одношпоночная поляризация корпуса, уменьшающая риск неверной стыковки.

• Серебряное покрытие контактов.

• Корпус из алюминиевого сплава и изоляционная вставка из аминопласта.

• Негерметичное, пылебрызгозащищённое исполнение.

Технические параметры

Указанные характеристики позволяют применять разъём в аппаратуре с несколькими силовыми или сигнальными цепями, где требуется стабильное электрическое соединение и высокая изоляционная стойкость.

Области применения

Разъём 2РТТ28КПЭ7Ш11В используется как соединитель общего назначения в оборудовании, работающем в сложных условиях. Он подходит для кабельных соединений в следующих направлениях:

• Радиотехнические комплексы и средства связи.

• Промышленная автоматика и системы управления.

• Измерительные приборы и испытательные стенды.

• Электротехнические шкафы, установки и мобильное оборудование.

• Аппаратура, подверженная вибрации, ударам и значительным температурным перепадам.

• Системы с экранированными кабелями, где требуется уменьшение электромагнитных помех.

Серия 2РТТ рассчитана на работу при вибрационных нагрузках в диапазоне частот от 1 до 5000 Гц, а также выдерживает механические ударные воздействия, что расширяет возможности применения в промышленной и специализированной технике.

Преимущества разъёма

К главным преимуществам 2РТТ28КПЭ7Ш11В относятся прочная цилиндрическая конструкция, резьбовая фиксация и удобное подключение экранированного кабеля. Серебряное покрытие контактных элементов способствует формированию качественного электрического контакта, а многоконтактная схема позволяет объединять в одном интерфейсе несколько цепей.

При подборе ответной части важно учитывать тип контактов, схему расположения семи выводов, ключевую ориентацию, способ монтажа и требования конкретного устройства к электрическим и климатическим параметрам. Правильно подобранная пара разъёмов обеспечивает надёжное, обслуживаемое и безопасное кабельное соединение на протяжении всего срока эксплуатации оборудования.
