Назначение изделия

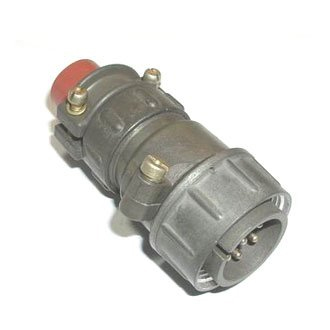

2РТТ28КПЭ7Ш11В — это кабельная вилка, относящаяся к серии теплостойких пылебрызгозащищённых цилиндрических разъёмов 2РТТ. Изделие предназначено для ручного соединения электрических цепей и применяется в условиях внутреннего монтажа. Конструкция рассчитана на работу с экранированным или неэкранированным кабелем, а монтаж контактов выполняется методом пайки. Разъём ориентирован на применение в аппаратуре, где требуется устойчивость к пыли, брызгам и повышенным температурам, включая всеклиматическое исполнение.

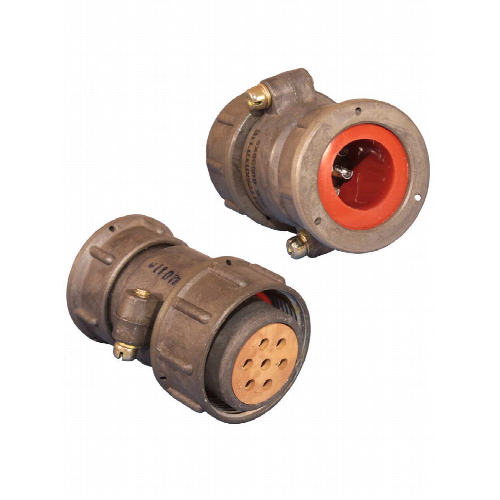

Ответной частью для данной вилки служит приборная розетка ШР28П7ЭГ9. Соединение вилки с розеткой осуществляется посредством резьбового сочленения, которое обеспечивает надёжную фиксацию и защиту от самопроизвольного разъединения при вибрационных и механических воздействиях.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РТТ28КПЭ7Ш11В содержит полную информацию о типе и исполнении разъёма. Каждый элемент обозначения имеет конкретное техническое значение:

• 2РТТ — теплостойкий пылебрызгозащищённый цилиндрический разъём нормальных габаритов;
• 28 — условный размер корпуса;
• КПЭ — кабельная часть с патрубком, эластичное исполнение;
• 7Ш11В — семь контактов диаметром 2,5 миллиметра, вилка (штепсельная часть), всеклиматическое исполнение.

Корпуса вилки и розетки имеют одношпоночную поляризацию, исключающую неправильное соединение. Покрытие контактов выполнено серебром, что снижает переходное сопротивление и повышает стабильность электрического контакта. Резьбовое соединение корпусов гарантирует плотное прилегание и дополнительную защиту от проникновения пыли и брызг.

Технические характеристики

Изделие обладает следующими подтверждёнными параметрами:

• количество контактов — 7 штук, диаметр контакта 2,5 миллиметра;
• максимальная токовая нагрузка на один контакт — 25 ампер;
• общая токовая нагрузка — 175 ампер;
• амплитудное напряжение — 850 вольт;
• сопротивление контакта — не более 1 миллиома;
• рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• количество сочленений — 500 циклов;
• наработка — не менее 1000 часов;
• синусоидальная вибрация — от 1 до 5000 герц при ускорении 30g.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению и широкому температурному диапазону вилка 2РТТ28КПЭ7Ш11В может использоваться в составе промышленного оборудования, контрольно-измерительной аппаратуры и электроустановок, эксплуатируемых в помещениях с неблагоприятными условиями среды. Изделие рассчитано на многократные соединения и рассоединения, сохраняя стабильные электрические параметры на протяжении всего заявленного ресурса.

Пылебрызгозащищённое исполнение позволяет применять разъём в местах, где возможно кратковременное воздействие влаги или присутствие пыли, однако следует учитывать, что соединение предназначено для ручного сочленения и внутреннего монтажа, а не для постоянной работы в погружённом состоянии.

Нормативная документация и производственные данные

Изделие произведено в 2015 году. Вид приёмки — 5, что соответствует приёмке отделом технического контроля. Соответствие требованиям подтверждается техническими условиями ТУ ГЕ0.364.120ТУ.

Артикул изделия — 5798. Разъём поставляется как самостоятельная кабельная вилка; ответная розетка ШР28П7ЭГ9 приобретается отдельно, если она не предусмотрена комплектом конкретного применения.
