Назначение и область применения

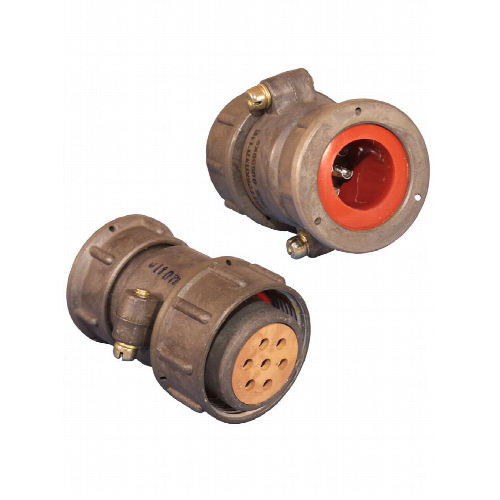

Соединитель 2РТТ28КПЭ7Ш11В представляет собой пылебрызгозащищенный цилиндрический разъем кабельного типа, предназначенный для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие рассчитано на работу с токовой нагрузкой до 25 А на один контакт и максимальным рабочим напряжением до 700 В, что позволяет использовать его в силовых и сигнальных линиях средней мощности. Конструкция разъема обеспечивает надежное сочленение и защиту контактной группы от воздействия пыли и брызг.

Благодаря всеклиматическому исполнению соединитель подходит для эксплуатации в широком диапазоне внешних условий. Он применяется при монтаже экранированного кабеля, что особенно важно для систем, чувствительных к электромагнитным помехам, а также в установках, где требуется стабильное соединение при вибрационных и ударных нагрузках.

Конструктивные особенности

Разъем относится к типу 2РТТ, для которого характерны теплостойкость и пылебрызгозащита. Условный размер корпуса составляет 28. Корпус выполнен в кабельном варианте, патрубок прямой, а гайка патрубка предусмотрена для экранированного кабеля. Часть соединителя — вилка с семью контактами диаметром 2,5 мм. Сочленение резьбовое, поляризация корпусов одношпоночная, что исключает неправильное соединение ответных частей.

Покрытие контактов выполнено из серебра, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в процессе эксплуатации. Конструкция рассчитана на 500 сочленений-расчленений, минимальная наработка составляет 1000 часов.

Технические параметры

• Тип разъема: 2РТТ — теплостойкий, пылебрызгозащищенный цилиндрический
• Условный размер корпуса: 28
• Вид корпуса: кабельный
• Вид патрубка: прямой
• Вид гайки патрубка: для экранированного кабеля
• Количество контактов: 7
• Часть соединителя: вилка
• Сочетание контактов: семь контактов диаметром 2,5 мм
• Исполнение: всеклиматическое
• Рабочий ток на контакт: до 25 А
• Максимальное рабочее напряжение: до 700 В, амплитудное значение 850 В
• Сопротивление контакта: не более 1 мОм
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях
• Количество сочленений-расчленений: 500
• Минимальная наработка: 1000 часов
• Покрытие контактов: серебро
• Сочленение: резьбовое
• Поляризация корпусов: одношпоночная

Устойчивость к внешним воздействиям

Соединитель сохраняет работоспособность при синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Изделие выдерживает одиночные механические удары с ускорением до 10000 метров на секунду в квадрате и многократные удары с ускорением до 1500 метров на секунду в квадрате.

Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Разъем допускает эксплуатацию при атмосферном пониженном давлении до 1,3 на 10 в минус четвертой степени Па, что расширяет возможности его применения в аппаратуре, работающей в условиях разреженной атмосферы.

Рекомендации по применению

Изделие предназначено для соединения цепей с током до 25 А на контакт и напряжением до 700 В. Монтаж выполняется экранированным кабелем, что обеспечивает защиту от внешних электромагнитных наводок. Надежное резьбовое сочленение и одношпоночная поляризация корпусов гарантируют правильную ориентацию и фиксацию ответных частей при сборке.

Разъем 2РТТ28КПЭ7Ш11В подходит для стационарного и подвижного оборудования, где требуется устойчивость к вибрациям, ударам, перепадам температур и воздействию пыли и брызг. Применение серебряного покрытия контактов обеспечивает стабильные электрические характеристики на протяжении всего срока службы.
