Назначение

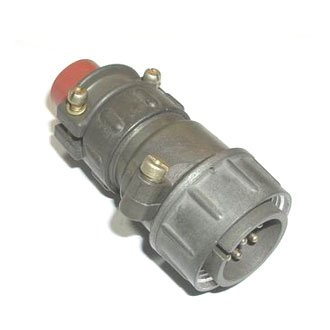

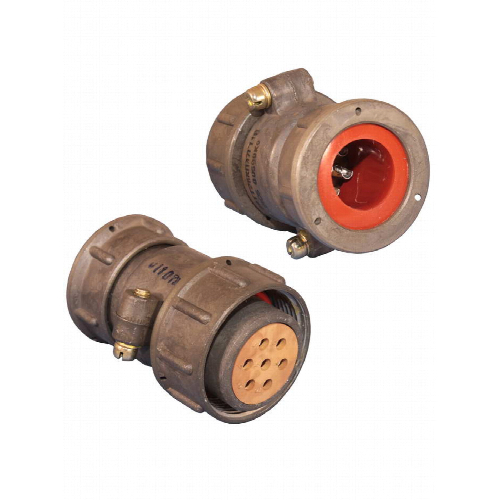

2РТТ28КПЭ7Ш11В — кабельная вилка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к типу разъёмов 2РТТ, которые представляют собой теплостойкие и пылебрызгозащищённые цилиндрические коннекторы ручного соединения. Вилка служит для соединения электрических цепей с токовой нагрузкой и обеспечивает надёжное и прочное соединение в различных условиях эксплуатации.

Артикул товара — 5796, категория — 2РТТ28. Год выпуска указан в обозначении: 2013.

Подтверждённые особенности

Конструкция и электрические параметры вилки определяются типом разъёма и условным размером корпуса. Ниже приведены характеристики, указанные для данного изделия.

Конструктивные параметры

• Тип разъёма: теплостойкий, пылебрызгозащищённый цилиндрический коннектор ручного соединения.
• Условный размер корпуса: 28.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Часть соединителя: вилка.
• Количество контактов: 7.
• Сочетание контактов: семь контактов диаметром 2,5 мм.
• Габаритные размеры: 62 на 51 на 38,5 мм.

Электрические параметры

• Максимальная токовая нагрузка на контакт: 25 А.
• Максимальное рабочее напряжение: 700 В (амплитудное значение до 850 В).
• Сопротивление контакта: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Всеклиматическое исполнение: да.

Ресурс и сохраняемость

• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.

Условия эксплуатации

Вилка рассчитана на работу при воздействии механических и климатических факторов, указанных в описании изделия.

• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц, ускорение 300 м/с².
• Механический удар: одиночное действие с ускорением 10 000 м/с², многократное действие с ускорением 1500 м/с².
• Рабочие температуры: от минус 60 °C до плюс 100 °C.
• Атмосферное пониженное давление: 1,3·10⁻³ Па.

Применение

Вилка 2РТТ28КПЭ7Ш11В применяется для соединения цепей с токовой нагрузкой в радиоэлектронной и радиотехнической аппаратуре. Благодаря теплостойкости, пылебрызгозащищённости и всеклиматическому исполнению она подходит для эксплуатации в жёстких условиях: при широком диапазоне температур, вибрациях, механических ударах и пониженном атмосферном давлении.

Прямой патрубок и гайка для экранированного кабеля обеспечивают удобство монтажа кабельных линий с экранированием. Семь контактов диаметром 2,5 мм с токовой нагрузкой до 25 А на контакт позволяют использовать вилку в силовых и комбинированных цепях аппаратуры. Ручное соединение разъёма упрощает сборку и обслуживание оборудования, а ресурс в 500 циклов сочленения-расчленения достаточен для многократных подключений.
