2РТТ28КПЭ7Ш11В
Технические характеристики
2РТТ28КПЭ7Ш11В

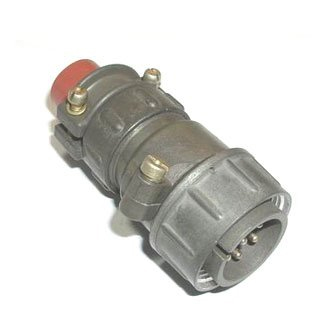

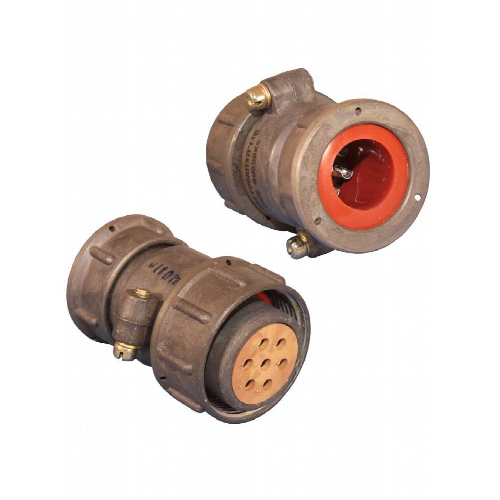

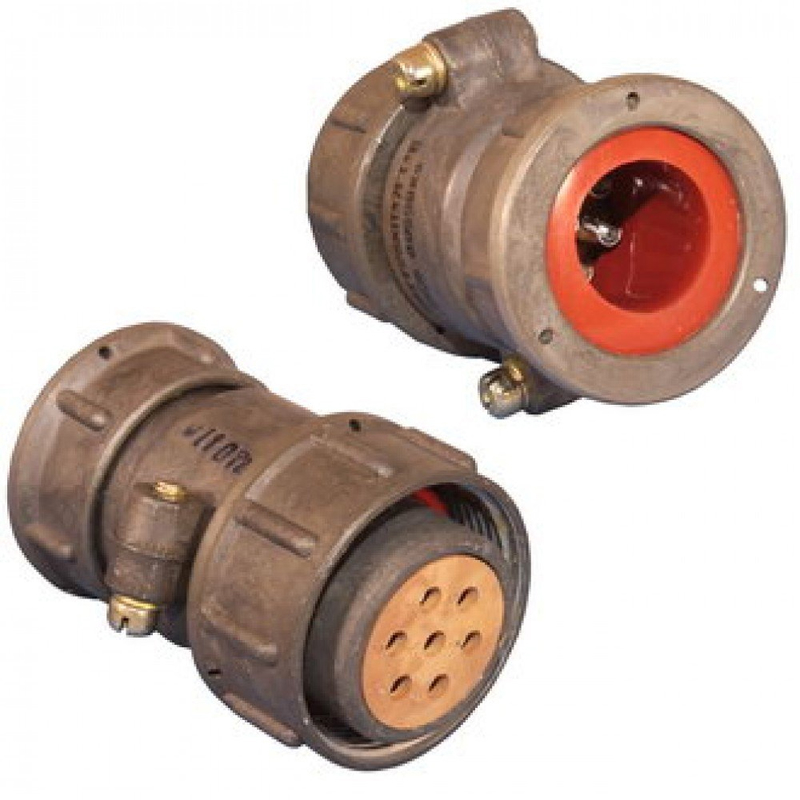

2РТТ28КПЭ7Ш11В — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РТТ, предназначенная для радиоэлектронной и радиотехнической аппаратуры.
Назначение
Она используется для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение) в условиях повышенных температур и влажности.
Расшифровка обозначения
2РТТ: теплостойкий, пылебрызгозащищенный цилиндрический разъем нормальных габаритов.
28: условный размер корпуса.
К: кабельный корпус.
П: прямой патрубок.
Э: гайка для экранированного кабеля.
7: количество контактов.
Ш: вилка.
11: сочетание контактов.
В: всеклиматическое исполнение.
Технические характеристики
Соединитель имеет 7 штыревых контактов диаметром 2,5 мм с серебряным покрытием, сопротивление контакта не более 1 мОм, сопротивление изоляции не менее 5000–10000 МОм.
| Параметр | Значение |
|---|---|
| Рабочий ток на контакт | 25 А +1 |
| Максимальное напряжение | 700–850 В +1 |
| Рабочая температура | от -60 до +100 °C +1 |
| Количество соединений | 500 +1 |
| Вибрация | 1–5000 Гц, до 300 м/с² +1 |
| Удар | до 1500 м/с² многократный +1 |
Монтаж объемный пайкой, материал корпуса — алюминиевый сплав, вставка — аминопласт.
