Назначение соединителя 2РТТ28КПЭ7Ш11В

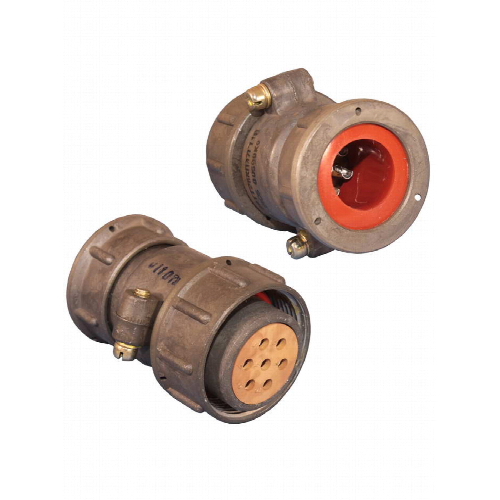

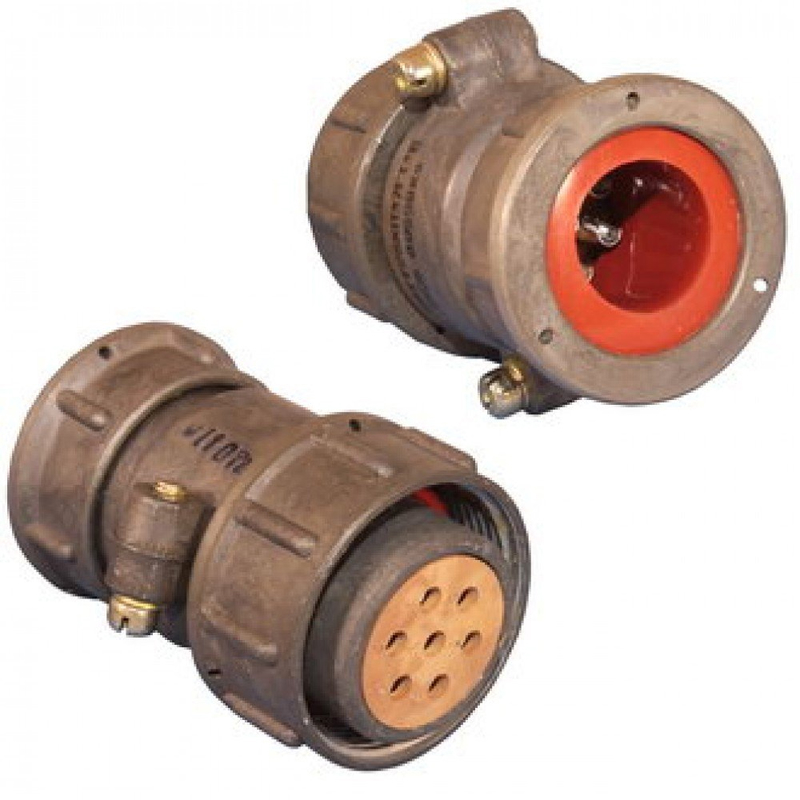

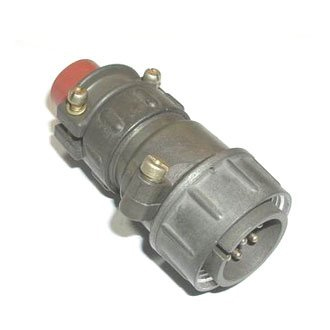

2РТТ28КПЭ7Ш11В представляет собой кабельную вилку цилиндрического низкочастотного соединителя серии 2РТТ. Изделие предназначено для применения в составе радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное разъёмное соединение электрических цепей постоянного и переменного тока. Соединитель рассчитан на работу с сигналами частотой до 3 МГц при амплитудном значении напряжения до 850 В.

Конструкция ориентирована на внутренний объёмный монтаж методом пайки. Благодаря теплостойкому исполнению, пылебрызгозащищённому корпусу и всеклиматической категории, вилка может эксплуатироваться в составе аппаратуры, работающей в сложных условиях окружающей среды, включая воздействие повышенной влажности, вибрационных и ударных нагрузок, а также значительных перепадов температуры.

Соединитель применяется для коммутации силовых и сигнальных цепей в блочной аппаратуре, измерительных комплексах, промышленном оборудовании и устройствах специального назначения. Исполнение с прямым патрубком и гайкой для экранированного кабеля позволяет монтировать вилку на кабельные сборки с обеспечением надёжного электрического контакта экранирующей оплётки.

Технические характеристики

Соединитель 2РТТ28КПЭ7Ш11В имеет семь контактов с диаметром контактных элементов 2,5 мм. Рабочий ток на один контакт составляет 25 А, а суммарная допустимая токовая нагрузка достигает 175 А. Максимальное рабочее напряжение находится в диапазоне от 700 до 850 В.

Ключевые электрические параметры изделия:

• Сопротивление электрического контакта — не более 1 мОм.
• Сопротивление изоляции — не менее 1000 МОм, в отдельных режимах измерения до 5000 МОм.
• Количество контактов — 7.
• Покрытие контактов — серебро.
• Количество гарантированных сочленений-расчленений — 500 циклов.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.

Корпус вилки изготовлен из алюминиевого сплава, изоляционная вставка выполнена из аминопласта. Такое сочетание материалов обеспечивает механическую прочность, малый вес и стабильные диэлектрические характеристики в заданном температурном диапазоне.

Расшифровка обозначения и условия эксплуатации

Маркировка 2РТТ28КПЭ7Ш11В несёт в себе информацию о конструктивных особенностях изделия. Обозначение расшифровывается следующим образом:

1. 2РТТ — тип соединителя: теплостойкий, пылебрызгозащищённый, цилиндрический.
2. 28 — условный размер корпуса.
3. К — кабельный корпус.
4. П — прямой патрубок.
5. Э — гайка для экранированного кабеля.
6. 7 — количество контактов.
7. Ш — вилочная часть соединителя.
8. 11 — сочетание контактов.
9. В — всеклиматическое исполнение.

Изделие сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Соединитель выдерживает многократные ударные воздействия с ускорением до 1500 метров на секунду в квадрате. Допустимая относительная влажность окружающего воздуха достигает 98 процентов при температуре плюс 40 градусов Цельсия.

Монтаж и особенности применения

Вилка 2РТТ28КПЭ7Ш11В монтируется на кабель методом пайки. Прямой патрубок кабельного корпуса обеспечивает удобный ввод проводов и фиксацию кабельной сборки. Наличие гайки для экранированного кабеля позволяет выполнить корректное подключение экранирующей оплётки к корпусу, что особенно важно при работе с цепями, чувствительными к электромагнитным помехам.

Серебряное покрытие контактов снижает переходное сопротивление и способствует стабильной работе соединения в течение всего срока службы. Установленный срок хранения изделия составляет 15 лет, что подтверждает его надёжность при длительном складском хранении и последующей эксплуатации.

Соединитель предназначен для ответной части соответствующего типоразмера серии 2РТТ. При подборе ответного разъёма необходимо учитывать условный размер корпуса 28, количество контактов 7 и сочетание контактов 11, чтобы обеспечить полную механическую и электрическую совместимость.
