Назначение соединителя

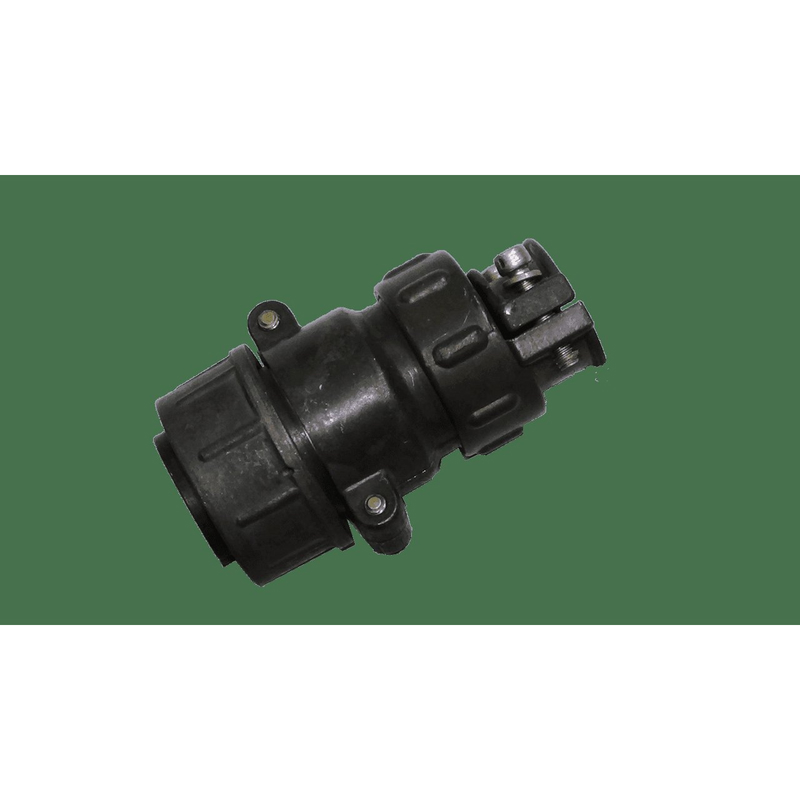

2РТТ28КПЭ7Г41В «5» — низкочастотный цилиндрический соединитель российского производства, выпускаемый Заводом «Элекон» (АО «Завод Элекон»). Изделие относится к серии 2РТТ и предназначено для соединения электрических цепей постоянного и переменного тока в радиоэлектронных и промышленных устройствах. Разъём применяется там, где требуется надёжная коммутация при воздействии широкого спектра климатических и механических факторов.

Данный разъём выполнен как кабельная розетка. Он предназначен для сочленения с соответствующими вилками-блочками, в частности серий 2РТ-А и ШР. Метод сочленения — резьбовой, что обеспечивает механическую фиксацию и удержание ответной части.

Конструкция и материалы

Корпус разъёма изготовлен из алюминиевого сплава А-22 и имеет оксидированное покрытие серого цвета. Конструкция включает прямой патрубок и накидную гайку для экранированного кабеля, что обеспечивает механическую фиксацию кабеля и удержание экранирующей оплётки. Внутри установлен карболитовый изолятор.

Контакты круглой формы диаметром 1,5 мм выполнены из латуни с серебряным покрытием. Контакты извлекаемые, что упрощает монтаж и обслуживание. Электрический монтаж контактов выполняется пайкой.

Технические характеристики

• Количество контактов: 7.
• Размер корпуса: 28.
• Номинальное рабочее напряжение: до 850 В.
• Максимальный ток на один контакт: до 20 А.
• Суммарный ток на разъём: до 70 А.
• Сопротивление контакта: не более 2,5 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Исполнение: всеклиматическое.
• Устойчивость к вибрации и механическим ударам: до нескольких сотен g в зависимости от режима.
• Количество циклов соединения и разъединения: порядка 500 сочленений.
• Приемка: «5».
• Год выпуска: 2015.

Область применения

Благодаря всеклиматическому исполнению, широкому диапазону рабочих температур и влажности, а также устойчивости к вибрационным и ударным нагрузкам разъём применяется в аппаратуре связи, автоматике, приборах военного и промышленного назначения. Низкое сопротивление контакта и высокое сопротивление изоляции обеспечивают низкие потери и надёжную электрическую изоляцию при эксплуатации.

Разъём 2РТТ28КПЭ7Г41В «5» подходит для использования в составе кабельных сборок, требующих экранирования, механической прочности и стабильной работы в сложных условиях. Совместимость с вилками-блочками серий 2РТ-А и ШР расширяет возможности применения в существующих и вновь разрабатываемых радиоэлектронных комплексах.
