Назначение и область применения

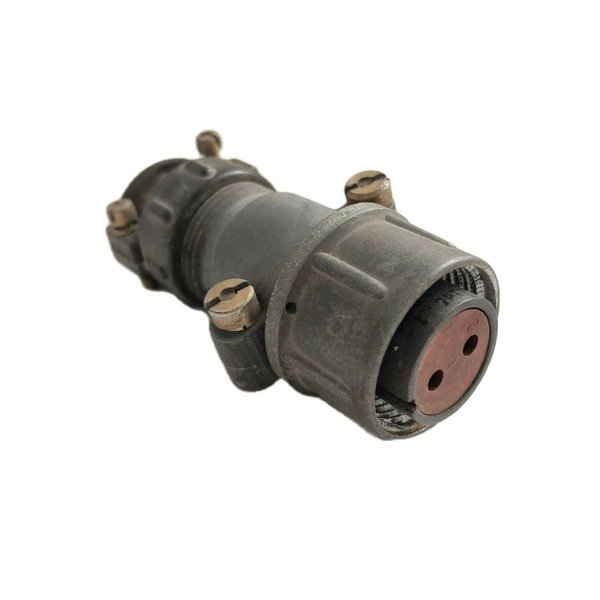

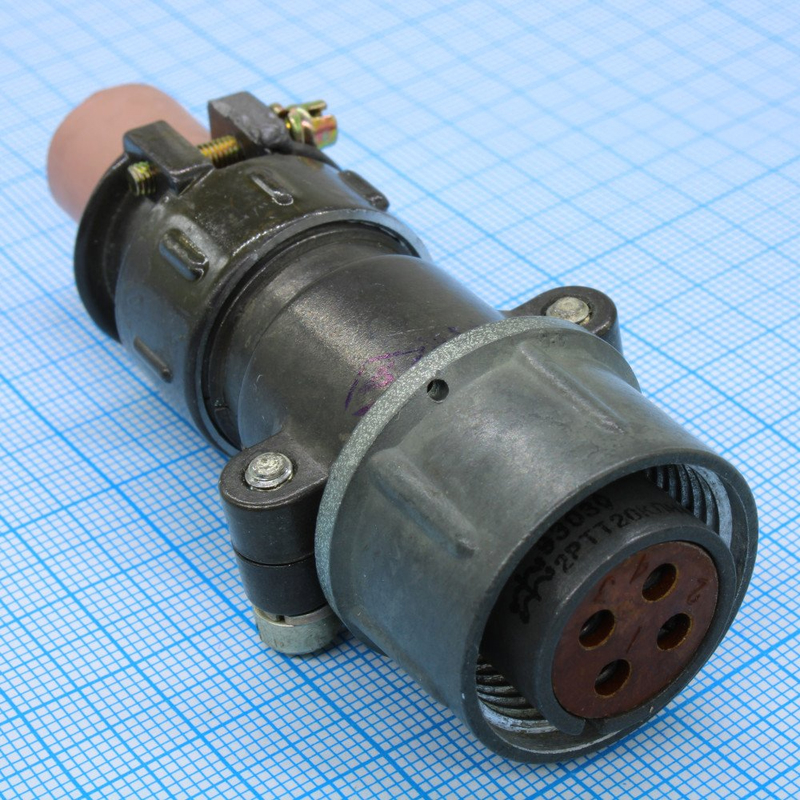

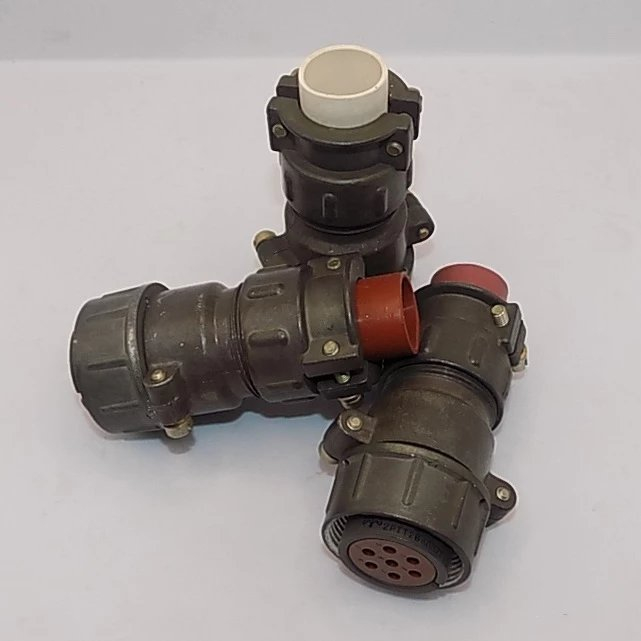

2РТТ28КПЭ7Г41В представляет собой низкочастотный цилиндрический электрический разъём, выполненный в виде кабельной розетки с прямым патрубком. Устройство относится к категории 2РТТ28 и предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Благодаря всеклиматическому исполнению разъём может применяться в широком спектре отраслей, включая авиационную технику, промышленное оборудование и военную технику.

Изделие рассчитано на эксплуатацию в условиях повышенной влажности, запылённости и значительных перепадов температур. Конструкция обеспечивает пылебрызгозащищённость и тропикоустойчивость, что позволяет использовать разъём как в закрытых помещениях, так и на открытых объектах с воздействием атмосферных факторов.

Технические характеристики

Соединитель оснащён 7 контактами с диаметром от 1,5 до 9 мм. Такая конфигурация обеспечивает надёжное сопряжение с ответными частями и позволяет передавать электрические сигналы и питание в пределах заявленных параметров.

Электрические параметры

• Максимальное рабочее напряжение: до 700–850 В (амплитудное значение)
• Сопротивление изоляции: не менее 1000 МОм
• Рабочая частота: до 3 МГц
• Количество контактов: 7
• Диаметр контактов: от 1,5 до 9 мм

Условия эксплуатации

• Рабочая температура окружающей среды: от -60 до +100 °С
• Допустимая температура с учётом перегрева контактов: от -60 до +180 °С
• Устойчивость к пониженному давлению: до 1,3×10⁻⁴ Па
• Вибрационная стойкость: диапазон 1–1000 Гц с ускорением до 100 м/с² (10g)
• Устойчивость к одиночным ударам

Механические свойства и монтаж

Разъём рассчитан на минимальную наработку 1000 часов и выдерживает 500 циклов сочленения-расчленения. Эти показатели подтверждают высокую механическую надёжность изделия и его пригодность для многократного использования в составе оборудования.

Монтаж соединителя выполняется объёмным внутренним способом с применением пайки. Такой метод обеспечивает прочное и долговечное соединение проводников с контактами, исключая самопроизвольное размыкание при вибрационных и ударных нагрузках.

Срок сохраняемости изделия составляет 15 лет, что позволяет формировать складские запасы и использовать разъём в составе изделий с длительным жизненным циклом без потери эксплуатационных характеристик.

Конструктивные особенности

Цилиндрическая форма корпуса с прямым кабельным патрубком упрощает прокладку кабельных трасс и подключение в ограниченном пространстве. Пылебрызгозащищённое исполнение предотвращает попадание внутрь разъёма пыли и водяных брызг, что особенно важно при эксплуатации в полевых условиях и на подвижных объектах.

Теплостойкость конструкции обеспечивает стабильную работу при повышенных температурах, а тропикоустойчивость гарантирует сохранение параметров в условиях высокой влажности и агрессивной внешней среды. Сочетание этих свойств делает разъём 2РТТ28КПЭ7Г41В универсальным решением для ответственных применений, где предъявляются повышенные требования к надёжности электрических соединений.
