Назначение изделия

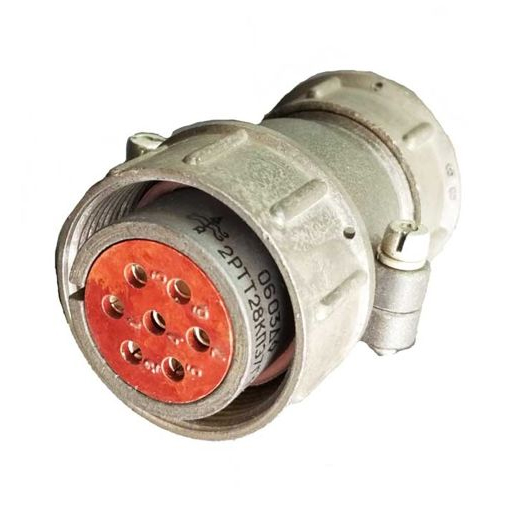

Кабельная розетка 2РТТ28КПЭ7Г11-ОВ относится к серии низкочастотных цилиндрических соединителей 2РТТ и предназначена для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре специального и общего назначения. Конструкция обеспечивает надёжный электрический контакт и защиту от внешних воздействий, что позволяет использовать соединитель в составе ответственной аппаратуры, эксплуатируемой в сложных климатических условиях.

Розетка рассчитана на объёмный внутренний монтаж с пайкой. Кабельный тип исполнения с прямым патрубком и гайкой для монтажа экранированного кабеля упрощает подключение и фиксацию экранированных линий, сохраняя целостность экранирования в месте ввода кабеля.

Конструктивные особенности

Соединители серии 2РТТ состоят из вилки и розетки. Данная модель представляет собой кабельную розетку с прямым патрубком и гайкой, предназначенной для монтажа экранированного кабеля. Условный размер корпуса — 28, количество контактов — 7. Вид сочленения — резьбовое, что обеспечивает плотное и стабильное соединение ответных частей, исключающее самопроизвольное расчленение при вибрациях и механических воздействиях.

Покрытие контактов — серебро. Серебряное покрытие обеспечивает низкое переходное сопротивление, высокую проводимость и устойчивость к окислению в условиях длительной эксплуатации, что особенно важно для низкочастотных цепей с сигналами малого уровня.

Расшифровка условного обозначения

• 2РТТ — тип соединителя: теплостойкий, пылебрызгозащищённый;
• 28 — условный размер корпуса;
• К — кабельное исполнение;
• П — прямой патрубок;
• Э — для экранированного кабеля;
• 7 — количество контактов;
• Г — гайка;
• 11 — типоразмер;
• ОВ — всеклиматическое исполнение, тропико- и теплостойкое.

Электрические характеристики

Изделие предназначено для эксплуатации в цепях постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение — 850 В (амплитудное значение). Сопротивление изоляции составляет не менее 5000 МОм (по отдельным данным — не менее 1000 МОм), что подтверждает высокие диэлектрические свойства применённых изоляционных материалов и надёжность разделения цепей между контактами и корпусом.

Минимальная наработка изделия — 1000 часов. Допустимое количество сочленений и расчленений — 500 циклов, что обеспечивает достаточный ресурс при многократном использовании в составе обслуживаемой аппаратуры.

Условия эксплуатации

Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает смену температур до плюс 180 градусов Цельсия, что позволяет применять его в условиях значительных тепловых нагрузок и резких перепадов температуры. Всеклиматическое исполнение ОВ подтверждает пригодность соединителя для эксплуатации в районах с тропическим климатом, а также в условиях повышенной влажности и теплостойкости.

Пылебрызгозащищённое исполнение защищает внутренние контакты и изоляцию от попадания пыли и брызг, что увеличивает срок службы и стабильность электрических параметров в полевых и производственных условиях.

Применение

Розетка 2РТТ28КПЭ7Г11-ОВ используется в составе радиоэлектронной аппаратуры, измерительных комплексов, систем связи и другого оборудования, где требуется разъёмное соединение экранированных кабелей с семью цепями. Благодаря резьбовому сочленению и защищённому исполнению, соединитель подходит для монтажа в блоках, эксплуатируемых при вибрационных и ударных нагрузках, в широком диапазоне температур и при повышенной влажности.
