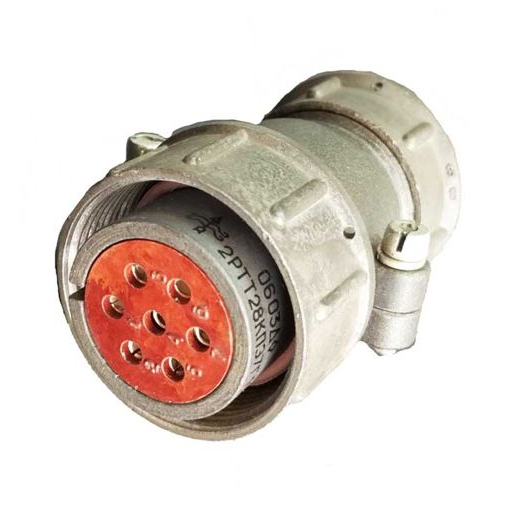

2РТТ28КПЭ7Г11В: кабельная розетка для надежных электрических соединений

2РТТ28КПЭ7Г11В — цилиндрический теплостойкий пылебрызгозащищенный разъем серии 2РТТ, предназначенный для объемного монтажа в электрических цепях. Исполнение применяется там, где необходимы стабильное контактное соединение, стойкость к механическим нагрузкам и работа в широком диапазоне внешних условий.

Расшифровка обозначения

Маркировка 2РТТ28КПЭ7Г11В содержит основные конструктивные признаки изделия:

Таким образом, 2РТТ28КПЭ7Г11В представляет собой кабельную розетку с прямым патрубком, рассчитанную на использование с экранированным кабелем и оснащенную семью контактами.

Технические особенности

Разъем 2РТТ28КПЭ7Г11В рассчитан на применение в цепях постоянного и переменного тока. Для контактной формулы Г11 используются семь контактов диаметром 2,5 мм; допустимая токовая нагрузка на один контакт составляет до 25 А, а суммарная — до 175 А.

К ключевым характеристикам относятся:

• Рабочее напряжение — до 700 В; в ряде описаний указывается амплитудное значение до 850 В.

• Присоединение проводников выполняется пайкой.

• Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления.

• Сочленение частей разъема — резьбовое, с одношпоночной поляризацией корпуса.

• Число циклов сочленения и расчленения — не менее 500.

• Минимальная наработка — 1000 часов.

• Диапазон рабочих температур — от −60 до +100 °C.

Устойчивость к внешним воздействиям

Всекомплектное исполнение «В» делает 2РТТ28КПЭ7Г11В подходящим для эксплуатации в оборудовании, которое подвергается изменениям температуры, вибрации и ударным нагрузкам. Соединители серии сохраняют работоспособность при вибрации, многократных и одиночных механических ударах, а также при пониженном атмосферном давлении.

Пылебрызгозащищенный корпус помогает снизить влияние внешней среды на соединение. При этом важно учитывать, что такой разъем относится к негерметичным соединителям: его следует выбирать в соответствии с фактическими требованиями к степени защиты конкретного изделия или узла.

Области применения

Розетка 2РТТ28КПЭ7Г11В используется в радиоэлектронной, радиотехнической, промышленной и специальной аппаратуре. Разъем подходит для формирования разъемных соединений между кабельными линиями и приборными частями оборудования, когда требуется передавать питание, управляющие сигналы или другие электрические цепи через многоконтактный интерфейс.

Благодаря экранированному кабельному исполнению разъем может быть особенно востребован в системах, где важно сохранить защиту сигнальных цепей от электромагнитных помех. Для корректной работы необходимо сопоставить контактную формулу, способ монтажа, тип ответной части, параметры кабеля и требования к условиям эксплуатации.
