Назначение и область применения

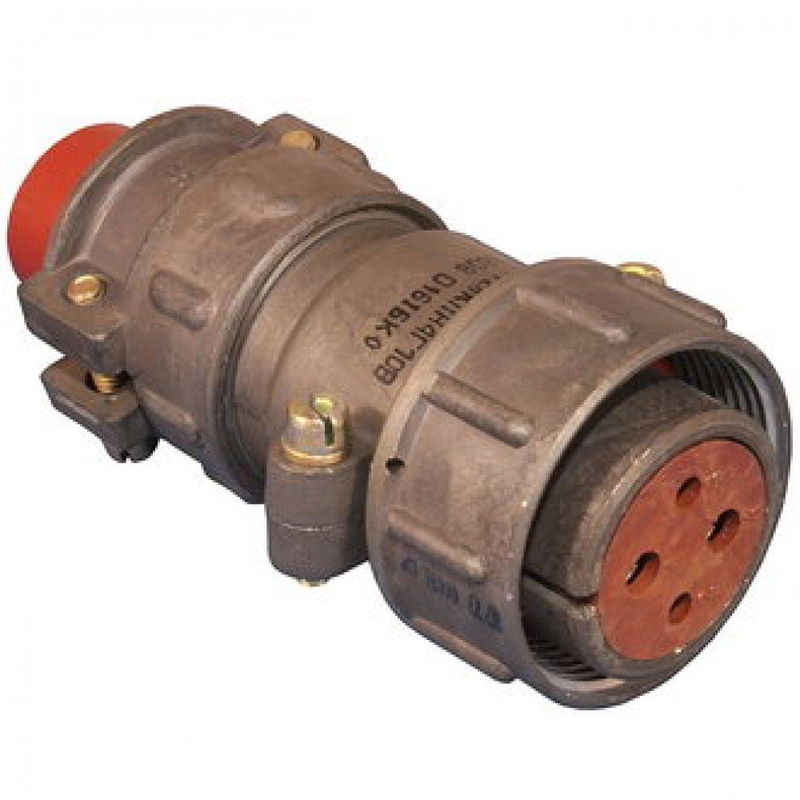

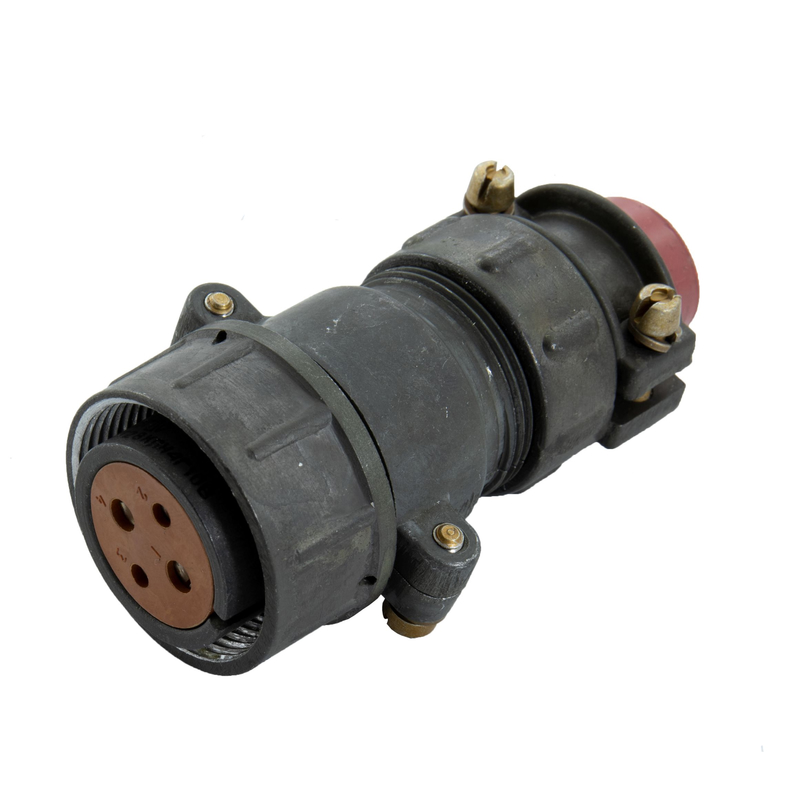

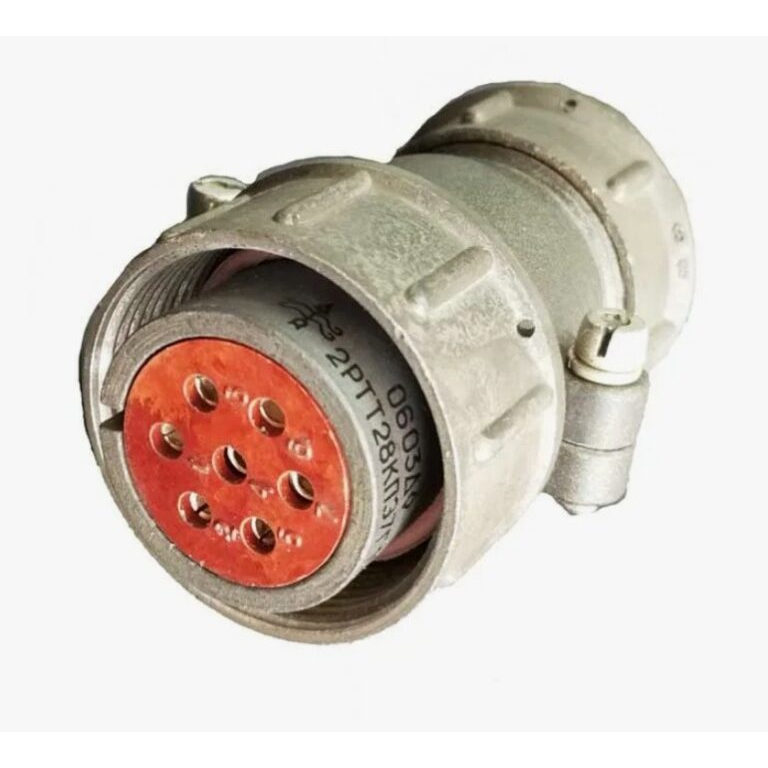

Кабельная розетка 2РТТ28КПЭ4В представляет собой цилиндрический низкочастотный соединитель серии 2РТТ, предназначенный для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Устройство рассчитано на работу с сигналами частотой до 3 МГц и напряжением до 700–850 В (амплитудное значение). Резьбовая фиксация обеспечивает надёжное механическое соединение и защиту от самопроизвольного расчленения при вибрационных и ударных нагрузках.

Изделие относится к категории 2РТТ28 и предназначено для монтажа на экранированный кабель. Конструкция с прямым патрубком позволяет выполнять аккуратную заделку кабеля и сохранять целостность экранирующей оплётки, что особенно важно при работе с высокочастотными и слаботочными сигналами в условиях повышенных электромагнитных помех.

Технические характеристики

Соединитель имеет условный размер корпуса 28 и содержит 4 контакта. В состав контактной группы входят контакты диаметром 2,5 мм и 3,5 мм, монтаж которых выполняется методом пайки. Конструкция корпуса — кабельная, с прямым патрубком для экранированного кабеля, исполнение — всеклиматическое (В).

Электрические параметры контактных пар подтверждены следующими значениями:

• сопротивление контактов Ø2,5 мм — не более 1 мОм;
• сопротивление контактов Ø3,5 мм — не более 0,75 мОм;
• сопротивление изоляции — не менее 1000–5000 МОм;
• материал контактов — серебро.

Расшифровка обозначения

Маркировка 2РТТ28КПЭ4В содержит информацию о типе и конструктивных особенностях изделия:

• 2РТТ — тип соединителя: теплостойкий, пылевлагозащищённый цилиндрический;
• 28 — условный размер корпуса;
• К — кабельный корпус;
• ПЭ — прямой патрубок для экранированного кабеля;
• 4Г — 4 контакта (группа);
• 10 — монтаж пайкой;
• В — всеклиматическое исполнение.

Условия эксплуатации и надёжность

Соединитель рассчитан на эксплуатацию в широком диапазоне климатических и механических воздействий. Рабочий диапазон температур составляет от минус 60 до плюс 100 °C, при этом допускается кратковременная смена температурного режима до плюс 180 °C. Изделие устойчиво к вибрационным нагрузкам в диапазоне частот от 1 до 10000 Гц с ускорением до 100 g, а также к одиночным и многократным ударам с ускорением до 1000 g.

Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3·10⁻⁴ Па. Минимальная наработка составляет 1000 часов, гарантированное число соединений-расчленений — не менее 500 циклов. Срок сохраняемости изделия — 20 лет.

Монтаж и совместимость

Монтаж проводов к контактам осуществляется пайкой, что обеспечивает стабильное переходное сопротивление и высокую механическую прочность соединения. Прямой патрубок рассчитан на установку экранированного кабеля с последующей фиксацией и герметизацией в соответствии с требованиями к всеклиматическому исполнению.

Изделие предназначено для применения в составе радиоэлектронной аппаратуры, где требуется резьбовая фиксация соединителя и устойчивость к воздействию климатических факторов. Год выпуска — 2010. Артикул изделия — 5772.
