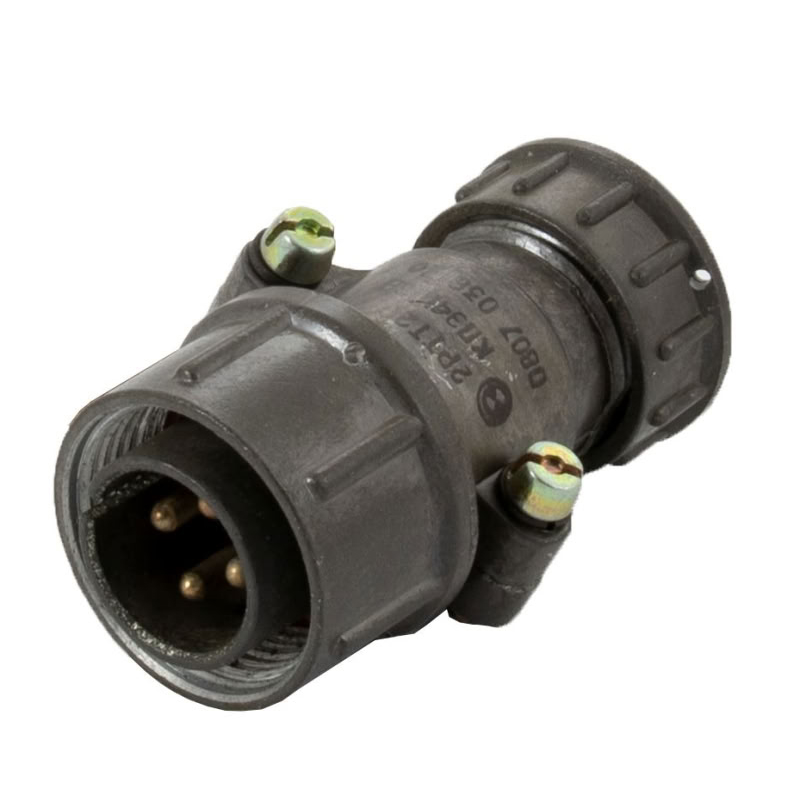

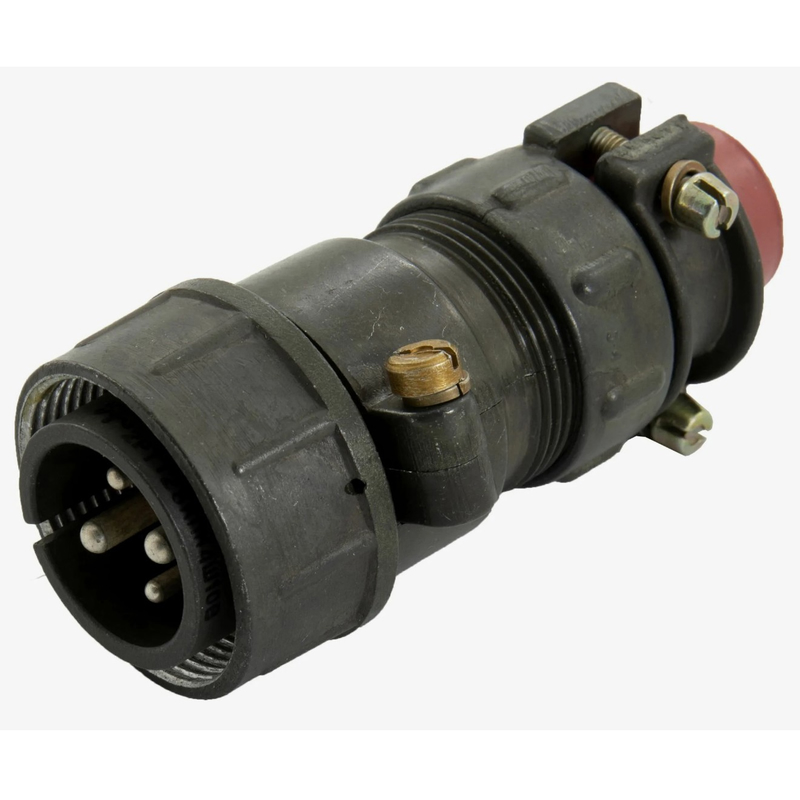

2РТТ28КПЭ4Ш10В: кабельная вилка для надёжных соединений

2РТТ28КПЭ4Ш10В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, рассчитанный на применение в цепях постоянного и переменного тока. Исполнение предназначено для формирования устойчивого кабельного соединения в аппаратуре, где важны механическая прочность, защищённость контактов и стабильность электрических параметров.

Соединитель относится к пылебрызгозащищённым изделиям и применяется в промышленном электрооборудовании, системах управления, измерительной технике, радиоэлектронной аппаратуре, энергетических установках и других устройствах с повышенными требованиями к надёжности межблочных и кабельных соединений.

Расшифровка обозначения

Маркировка 2РТТ28КПЭ4Ш10В содержит ключевые конструктивные признаки изделия:

Таким образом, 2РТТ28КПЭ4Ш10В представляет собой кабельную вилку с прямым патрубком, рассчитанную на подключение экранированного кабеля и оснащённую четырьмя штыревыми контактами.

Конструкция и особенности

Соединители семейства 2РТТ состоят из сочленяемых частей — вилки и розетки. Их соединение выполняется резьбовым способом, что обеспечивает жёсткую фиксацию и снижает риск самопроизвольного разъединения при вибрации, ударах или перемещении кабеля. Одношпоночная поляризация корпуса помогает исключить неправильную ориентацию при стыковке.

Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления и сохранению проводимости при длительной эксплуатации. Монтаж проводников выполняют пайкой, поэтому при сборке необходимо соблюдать технологию лужения, не допускать перегрева изоляции и обеспечить механическую разгрузку кабеля в патрубке.

Исполнение с индексом «Э» ориентировано на использование экранированного кабеля. Это особенно актуально для линий передачи аналоговых сигналов, цепей управления, измерительных каналов и других соединений, чувствительных к внешним электромагнитным помехам.

Основные технические параметры

Для соединителей серии 2РТТ заявлены следующие эксплуатационные показатели:

• Работа в цепях постоянного и переменного тока с частотой до 3 МГц.

• Максимальное рабочее напряжение — до 850 В.

• Диапазон рабочих температур — от −60 до +100 °C.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Количество циклов сочленения и расчленения — до 500.

• Минимальная наработка — от 1000 часов.

• Сохранение работоспособности при относительной влажности до 98% при +40 °C.

• Устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц.

• Срок сохраняемости — до 15 лет при соблюдении условий хранения.

Допустимый рабочий ток зависит от конкретного типоразмера контактной системы и диаметра контактов; для линейки 2РТТ он может находиться в диапазоне от 20 до 200 А на контакт. Перед применением конкретного исполнения следует сверять схему контактного поля «10», сечение подключаемого проводника и допустимую токовую нагрузку с технической документацией изделия.

Где применяется 2РТТ28КПЭ4Ш10В

Разъём 2РТТ28КПЭ4Ш10В подходит для создания разъёмных соединений между кабелем и оборудованием в условиях, где обычные бытовые коннекторы недостаточно надёжны. Типовые области применения включают:

• Шкафы автоматики и управления.

• Промышленные измерительные системы.

• Контрольно-измерительную аппаратуру.

• Электротехнические комплексы.

• Радиоэлектронные устройства общего назначения.

• Оборудование с вибрационными и климатическими нагрузками.

• Сигнальные, силовые и комбинированные кабельные линии.

Сочетание металлического корпуса, резьбовой фиксации, серебряных контактов и возможности подключения экранированного кабеля делает 2РТТ28КПЭ4Ш10В практичным решением для оборудования, эксплуатируемого в сложной промышленной среде.

Рекомендации по монтажу

При установке соединителя важно проверить соответствие вилки ответной розетке по серии, размеру корпуса, контактной формуле и ключу поляризации. Для сохранения экранирующих свойств кабеля следует обеспечить корректное присоединение экрана через конструкцию патрубка и гайки исполнения «Э».

Перед вводом соединения в эксплуатацию рекомендуется:

• Осмотреть контакты на отсутствие загрязнений, окислов и механических повреждений.

• Проверить качество пайки каждого проводника.

• Исключить натяжение кабеля на выводах контактов.

• Убедиться в полном резьбовом сочленении вилки с ответной частью.

• Проверить соответствие напряжения, тока и условий окружающей среды параметрам конкретной контактной схемы.

2РТТ28КПЭ4Ш10В — специализированная кабельная вилка серии 2РТТ с четырьмя штыревыми контактами, прямым патрубком и возможностью подключения экранированного кабеля. Она рассчитана на применение в ответственных электрических соединениях, где требуются механическая устойчивость, надёжное резьбовое сочленение и стабильная работа в широком диапазоне климатических условий.
