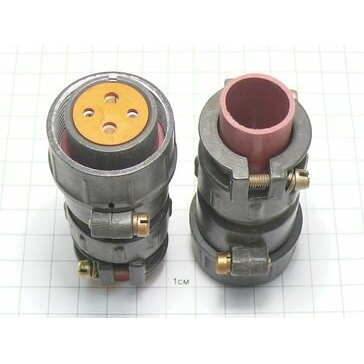

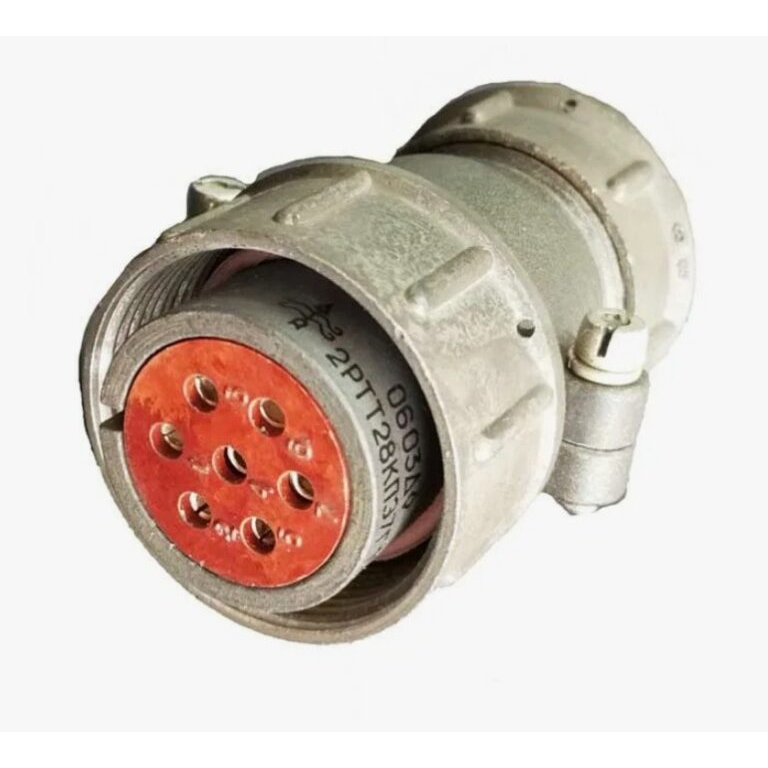

2РТТ28КПЭ4Г10В 2024г «ОТК» Каскад

Цена:

2500 ₽

В наличии: 27 шт.

Производитель: Каскад

Технические характеристики

Разъем 2РТТ28КПЭ4Г10В от завода‑производителя «Каскад» (с маркировкой приёмки ОТК) — это низкочастотный цилиндрический пылебрызгозащищённый соединитель кабельного исполнения, рассчитанный на работу в жёстких эксплуатационных условиях.

2РТТ28КПЭ4Г10В предназначен для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока, применяется в промышленной, судовой и наземной аппаратуре, где требуются надёжные соединения в условиях вибрации и ударов.

Количество контактов — 4 штуки, с комбинацией диаметров (обычно 2×2,5 мм и 2×3,5 мм).
Сопротивление контакта — не более 1 мОм для контактов диаметром 2,5 мм и около 0,75 мОм для 3,5 мм.
Максимальное рабочее напряжение — до 700 В (амплитуда до 850 В), что допускает использование в силовых и сигнальных цепях.
Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Это розетка кабельного типа с корпусом условного размера 28, с прямым патрубком и гайкой, предназначенной для экранированного кабеля (буква «Э» в обозначении). Присоединение проводов — через пайку, что обеспечивает высокую надёжность контакта.

Диапазон рабочих температур воздуха — примерно от минус 60 до плюс 100 °С, с возможностью смены температур до +180 °С.
Устойчив к синусоидальной вибрации с ускорением до 100 м/с² (10 g) и многократным ударам с ускорением до 1500 м/с² (150 g).
Минимальная наработка — порядка 1000 часов, не менее 500 циклов сочленения–расчленения.

Соединители серии 2РТТ отличаются теплостойкостью, пылебрызгозащитой и высокой механической прочностью, их применяют в ответственных узлах радиоэлектронной, измерительной и управляющей аппаратуры. Вариант «2РТТ28КПЭ4Г10В» относится к общепромышленному исполнению с приёмкой ОТК, что подтверждает соответствие стандартным техническим условиям завода‑изготовителя.

Описание

2РТТ28КПЭ4Г10В

2РТТ28КПЭ4Г10В: кабельная розетка для надёжных электрических соединений

Соединитель 2РТТ28КПЭ4Г10В — это цилиндрическая кабельная розетка серии 2РТТ, предназначенная для создания разъёмных соединений в радиоэлектронной, радиотехнической и промышленной аппаратуре. Изделие относится к пылебрызгозащищённым низкочастотным соединителям и рассчитано на работу в цепях постоянного и переменного тока.

Конструкция и исполнение

Модель 2РТТ28КПЭ4Г10В выполнена в корпусе условного размера 28 и содержит 4 контакта. Конструктивно это кабельная розетка с прямым патрубком и гайкой для экранированного кабеля. Такой вариант исполнения помогает организовать аккуратный ввод кабеля и использовать экранирование там, где необходимо снизить влияние электромагнитных помех.

Для присоединения проводников применяется пайка. Резьбовое сочленение обеспечивает механически прочную фиксацию ответной части разъёма, а одношпоночная поляризация исключает неправильную ориентацию при соединении. Контактные элементы имеют серебряное покрытие, способствующее стабильному электрическому контакту.

Основные характеристики 2РТТ28КПЭ4Г10В

Тип изделия — кабельная розетка цилиндрического соединителя серии 2РТТ
Условный размер корпуса — 28
Количество контактов — 4
Тип патрубка — прямой
Кабельный ввод — для экранированного кабеля
Способ монтажа проводов — пайка
Тип сочленения — резьбовой
Поляризация — одношпоночная
Рабочее напряжение — до 700 В
Рабочая частота цепей переменного тока — до 3 МГц
Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм
Минимальное количество сочленений и расчленений — 500
Минимальная наработка — 1000 часов.

Условия эксплуатации

Соединитель 2РТТ28КПЭ4Г10В разработан для применения в условиях, требующих устойчивости к внешним воздействиям. Для серии 2РТТ заявлена работоспособность при температуре окружающей среды от −60 °C до +100 °C, а также стойкость к вибрационным и ударным нагрузкам. Пылебрызгозащищённое исполнение расширяет возможности использования разъёма в оборудовании, работающем в производственных и транспортных системах.

Номинальные параметры тока зависят от диаметра установленных контактов: для контакта диаметром 2,5 мм указывается ток до 25 А, для контакта диаметром 3,5 мм — до 50 А. Перед выбором ответной части и проектированием соединения важно сверять исполнение контактов с конструкторской документацией на конкретную комплектацию.

Где применяется разъём

2РТТ28КПЭ4Г10В используется как соединитель общего назначения в системах, где важны надёжность, разборная конструкция и защищённый кабельный ввод. Типичные области применения включают:

Радиоэлектронную и радиотехническую аппаратуру
Промышленное электрооборудование
Контрольно-измерительные системы
Силовые и сигнальные кабельные линии
Оборудование, эксплуатируемое при вибрации и температурных перепадах
Аппаратуру, требующую применения экранированных кабелей.

Что учитывать при подборе

При использовании 2РТТ28КПЭ4Г10В следует проверить совместимость с ответной частью по серии, типоразмеру корпуса, расположению и диаметру контактов, а также по ключу поляризации. Отдельное внимание стоит уделить диаметру и конструкции экранированного кабеля, качеству пайки и правильной фиксации гайки патрубка.

Разъём 2РТТ28КПЭ4Г10В сочетает четырёхконтактную компоновку, резьбовую фиксацию, возможность монтажа экранированного кабеля и устойчивость к сложным условиям эксплуатации, поэтому подходит для построения долговечных разъёмных электрических соединений в профессиональной аппаратуре.
