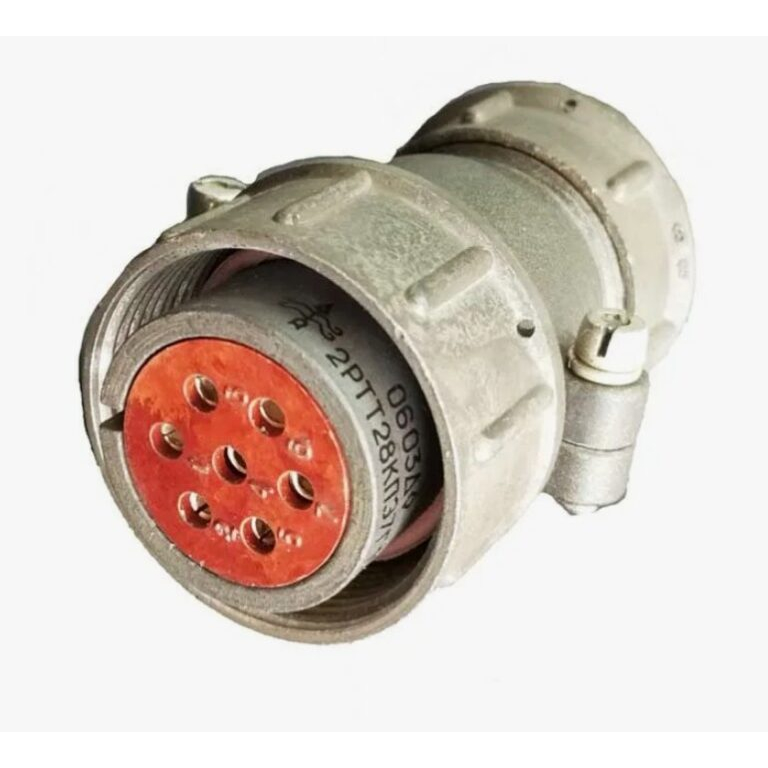

2РТТ28КПЭ4Г10В: кабельная розетка для надёжных электрических соединений

Соединитель 2РТТ28КПЭ4Г10В — это цилиндрическая кабельная розетка серии 2РТТ, предназначенная для создания разъёмных соединений в радиоэлектронной, радиотехнической и промышленной аппаратуре. Изделие относится к пылебрызгозащищённым низкочастотным соединителям и рассчитано на работу в цепях постоянного и переменного тока.

Конструкция и исполнение

Модель 2РТТ28КПЭ4Г10В выполнена в корпусе условного размера 28 и содержит 4 контакта. Конструктивно это кабельная розетка с прямым патрубком и гайкой для экранированного кабеля. Такой вариант исполнения помогает организовать аккуратный ввод кабеля и использовать экранирование там, где необходимо снизить влияние электромагнитных помех.

Для присоединения проводников применяется пайка. Резьбовое сочленение обеспечивает механически прочную фиксацию ответной части разъёма, а одношпоночная поляризация исключает неправильную ориентацию при соединении. Контактные элементы имеют серебряное покрытие, способствующее стабильному электрическому контакту.

Основные характеристики 2РТТ28КПЭ4Г10В

• Тип изделия — кабельная розетка цилиндрического соединителя серии 2РТТ

• Условный размер корпуса — 28

• Количество контактов — 4

• Тип патрубка — прямой

• Кабельный ввод — для экранированного кабеля

• Способ монтажа проводов — пайка

• Тип сочленения — резьбовой

• Поляризация — одношпоночная

• Рабочее напряжение — до 700 В

• Рабочая частота цепей переменного тока — до 3 МГц

• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм

• Минимальное количество сочленений и расчленений — 500

• Минимальная наработка — 1000 часов.

Условия эксплуатации

Соединитель 2РТТ28КПЭ4Г10В разработан для применения в условиях, требующих устойчивости к внешним воздействиям. Для серии 2РТТ заявлена работоспособность при температуре окружающей среды от −60 °C до +100 °C, а также стойкость к вибрационным и ударным нагрузкам. Пылебрызгозащищённое исполнение расширяет возможности использования разъёма в оборудовании, работающем в производственных и транспортных системах.

Номинальные параметры тока зависят от диаметра установленных контактов: для контакта диаметром 2,5 мм указывается ток до 25 А, для контакта диаметром 3,5 мм — до 50 А. Перед выбором ответной части и проектированием соединения важно сверять исполнение контактов с конструкторской документацией на конкретную комплектацию.

Где применяется разъём

2РТТ28КПЭ4Г10В используется как соединитель общего назначения в системах, где важны надёжность, разборная конструкция и защищённый кабельный ввод. Типичные области применения включают:

• Радиоэлектронную и радиотехническую аппаратуру

• Промышленное электрооборудование

• Контрольно-измерительные системы

• Силовые и сигнальные кабельные линии

• Оборудование, эксплуатируемое при вибрации и температурных перепадах

• Аппаратуру, требующую применения экранированных кабелей.

Что учитывать при подборе

При использовании 2РТТ28КПЭ4Г10В следует проверить совместимость с ответной частью по серии, типоразмеру корпуса, расположению и диаметру контактов, а также по ключу поляризации. Отдельное внимание стоит уделить диаметру и конструкции экранированного кабеля, качеству пайки и правильной фиксации гайки патрубка.

Разъём 2РТТ28КПЭ4Г10В сочетает четырёхконтактную компоновку, резьбовую фиксацию, возможность монтажа экранированного кабеля и устойчивость к сложным условиям эксплуатации, поэтому подходит для построения долговечных разъёмных электрических соединений в профессиональной аппаратуре.
