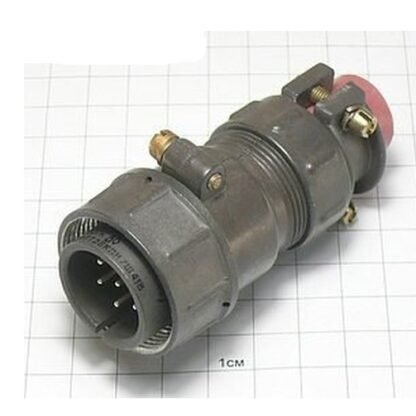

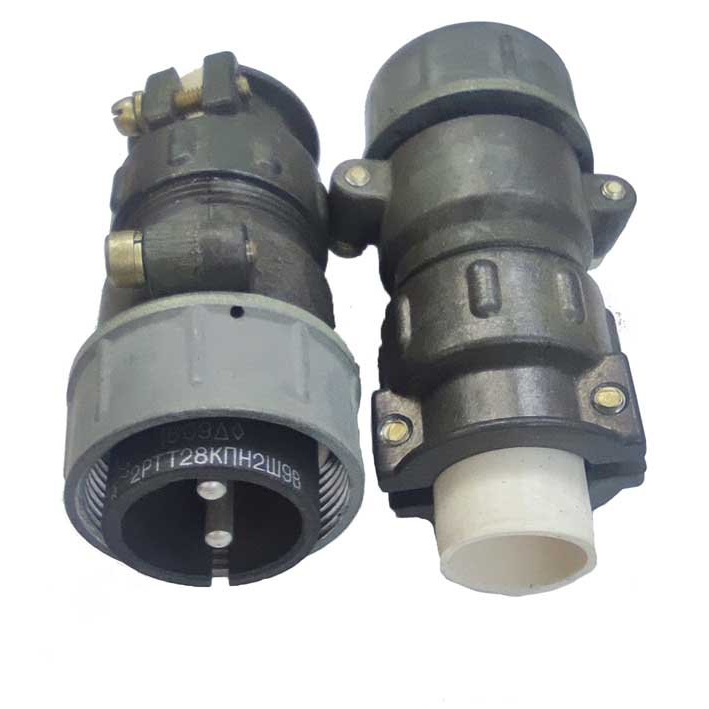

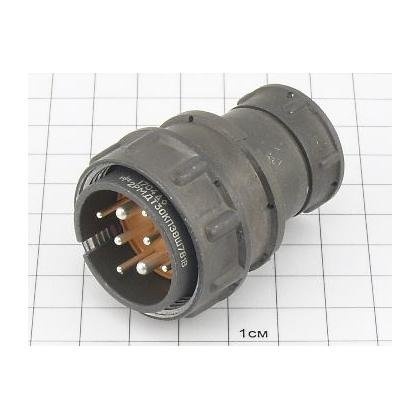

2РТТ28КПЭ2Ш9В — кабельная вилка для надёжных электрических соединений

2РТТ28КПЭ2Ш9В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, предназначенный для формирования разъёмных соединений в цепях постоянного и переменного тока. Исполнение применяется в радиоэлектронной, радиотехнической и промышленной аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность электрического контакта.

Разъём относится к пылебрызгозащищённым соединителям нормальных габаритов и рассчитан на внутренний монтаж. Конструкция обеспечивает надёжное подключение экранированного кабеля, а резьбовое сочленение предотвращает самопроизвольное рассоединение при вибрации и механических нагрузках.

Расшифровка обозначения

Маркировка 2РТТ28КПЭ2Ш9В отражает конструктивное исполнение изделия:

Таким образом, 2РТТ28КПЭ2Ш9В представляет собой кабельную вилку с прямым патрубком, двумя штыревыми контактами и возможностью подключения экранированного кабеля.

Технические особенности

Соединители типоразмера 2РТТ28 с двухконтактной схемой применяются для силовых и сигнальных цепей, требующих передачи сравнительно высокого тока. Контакты имеют серебряное покрытие, снижающее переходное сопротивление и повышающее стабильность электрического соединения при многократной эксплуатации.

Для исполнения с двумя контактами диаметром 3,5 мм указываются следующие ориентировочные параметры:

• Количество контактов — 2.

• Диаметр контактов — 3,5 мм.

• Допустимая токовая нагрузка на один контакт — до 50 А.

• Суммарная токовая нагрузка — до 100 А.

• Сопротивление контакта — не более 0,75 мОм.

• Сопротивление изоляции при нормальных климатических условиях — не менее 5000 МОм.

• Рабочее напряжение цепи — до 700 В; в спецификациях также приводится амплитудное значение до 850 В.

• Частота переменного тока — до 3 МГц.

• Метод присоединения проводников — пайка.

• Ресурс сочленений и расчленений — до 500 циклов.

• Минимальная наработка — 1000 часов.

Конструкция и монтаж

Вилка 2РТТ28КПЭ2Ш9В входит в состав разъёмного соединения вместе с ответной розеткой. Резьбовой механизм сочленения обеспечивает механическую фиксацию частей, а одношпоночная поляризация исключает неправильную ориентацию вилки относительно ответной части при подключении.

Прямой патрубок удобен для кабельных трасс с осевым вводом. Исполнение Э ориентировано на работу с экранированным кабелем: это особенно актуально для оборудования, в котором требуется уменьшить влияние электромагнитных помех на передаваемые сигналы либо сохранить электромагнитную совместимость узлов.

Монтаж контактов выполняется пайкой. При подготовке кабеля необходимо подобрать сечение жил с учётом рабочего тока, соблюдать требования к качеству пайки, исключать натяжение проводников на контактных выводах и обеспечивать корректное подключение экрана. Рекомендуется также контролировать чистоту контактных поверхностей до сборки.

Где применяется 2РТТ28КПЭ2Ш9В

Разъём 2РТТ28КПЭ2Ш9В может использоваться в составе:

• Радиотехнических комплексов и измерительной аппаратуры.

• Силовых цепей промышленного оборудования.

• Систем автоматики и управления.

• Блоков питания, распределительных устройств и испытательных стендов.

• Оборудования, эксплуатируемого при вибрационных нагрузках.

• Аппаратуры с экранированными кабельными линиями.

Работоспособность соединителей серии 2РТТ заявляется в диапазоне температур от −60 °C до +100 °C. Серия также рассчитана на воздействие вибраций и ударных нагрузок, поэтому подходит для аппаратуры, эксплуатируемой в сложных климатических и механических условиях.

Важные моменты при подборе

При замене или проектировании соединения недостаточно ориентироваться только на название серии. Для совместимости следует проверить:

• Исполнение ответной части: вилка должна соответствовать розетке по типоразмеру и контактной схеме.

• Число, тип и расположение контактов: для 2РТТ28КПЭ2Ш9В предусмотрены два штыревых контакта.

• Тип кабеля: данное исполнение рассчитано на экранированный кабель.

• Конструкцию патрубка: прямой ввод кабеля должен соответствовать компоновке оборудования.

• Рабочий ток, напряжение и сечение проводников.

• Условия среды: температуру, вибрацию, наличие пыли, брызг и требования к экранированию.

2РТТ28КПЭ2Ш9В — практичное решение для создания разъёмного двухконтактного соединения в оборудовании с повышенными требованиями к прочности, устойчивости и качеству электрического контакта.
