Назначение соединителя 2РТТ28КПЭ1Ш8В

2РТТ28КПЭ1Ш8В — это цилиндрический низкочастотный кабельный соединитель (вилка) производства АО «Завод Элекон». Изделие входит в серию 2РТТ и предназначено для надежного подключения в электрических цепях постоянного и переменного тока. Соединитель применяется там, где требуется передача сигнала или питания по экранированному кабелю с сохранением стабильности контакта при интенсивных механических и климатических нагрузках.

Приемка «5» (ВП, ПЗ) подтверждает, что изделие изготовлено по военному представительству и предназначено для использования в ответственных системах, включая авиационную, наземную и морскую технику. Такой уровень приемки предполагает ужесточенный контроль параметров при производстве и приемке готовой продукции.

Подтвержденные технические особенности

Соединитель имеет условный размер корпуса 28 и один контакт штыревого типа с серебряным покрытием (Ag). Конструкция включает прямой патрубок для экранированного кабеля и резьбовое сочленение, обеспечивающее механическую фиксацию и надежный электрический контакт.

Основные электрические параметры:

• номинальное напряжение — 850 В;
• рабочий ток — до 25 А (для контактов диаметром 2,5 мм);
• сопротивление изоляции — не менее 5000 МОм;
• диапазон рабочих частот — от 1 до 5000 Гц.

Корпус выполнен из алюминиевого сплава А-22, изолятор — из аминопласта. Цвет изделия — темно-серый. Габаритные размеры составляют 60 на 48 на 38 мм, масса — около 80 г. Метод монтажа — объемный, без герметичности.

Климатическое исполнение — всеклиматическое. Ресурс работы составляет 1000 часов, срок хранения — до 15 лет. Изделие соответствует техническим условиям ТУ ГЕ0.364.120ТУ.

Условия эксплуатации и устойчивость к воздействиям

Соединитель сохраняет работоспособность в интервале температур от минус 60 до плюс 100 градусов Цельсия. При относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия параметры изделия также остаются в норме.

Механическая стойкость подтверждена следующими значениями:

• устойчивость к одиночному удару — ускорение до 10000 метров на секунду в квадрате;
• устойчивость к многократному удару — ускорение до 1500 метров на секунду в квадрате.

Такие характеристики делают 2РТТ28КПЭ1Ш8В пригодным для применения в условиях вибрации, ударных нагрузок и перепадов температур, типичных для бортовой аппаратуры и промышленного оборудования.

Применение и комплектация

Соединитель применяется для подключения экранированных кабельных линий в электрических цепях постоянного и переменного тока. Он может использоваться в составе жгутов и кабельных сборок, где требуется один силовой или сигнальный контакт с высокими изоляционными свойствами.

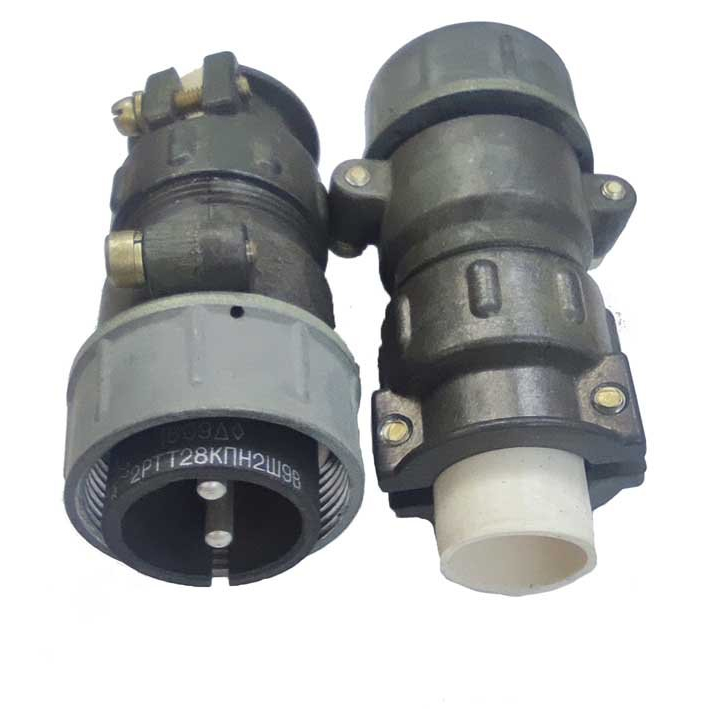

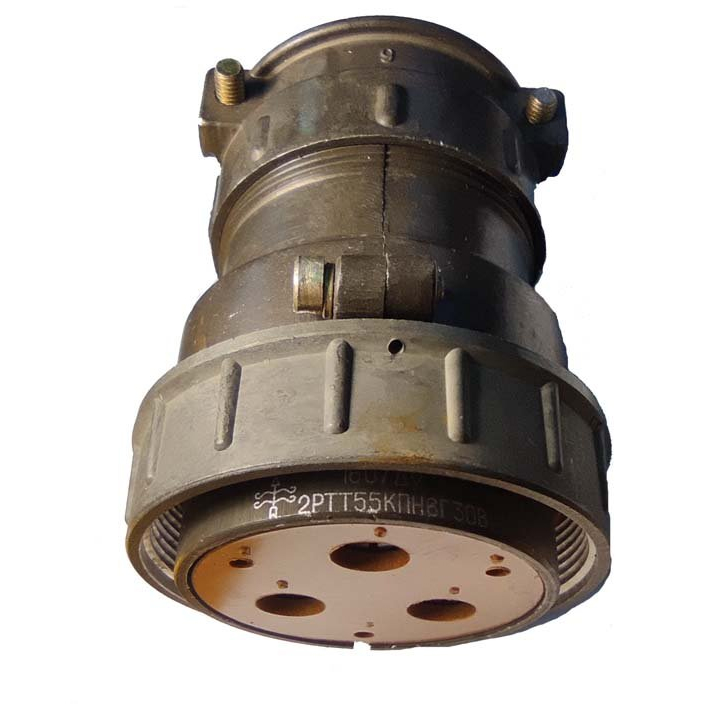

Год выпуска изделия — 2015. Поставляется как отдельный соединитель (вилка) без ответной части, если иное не указано в сопроводительной документации. На изображении показаны подобные цилиндрические разъемы серии Элекон с штыревыми контактами в темных корпусах, что типично для моделей серии 2РТТ.

Перед установкой рекомендуется проверить целостность контакта, состояние изолятора и резьбового соединения. Монтаж выполняется объемным методом в соответствии с требованиями к экранированным кабельным линиям.
