Назначение и область применения

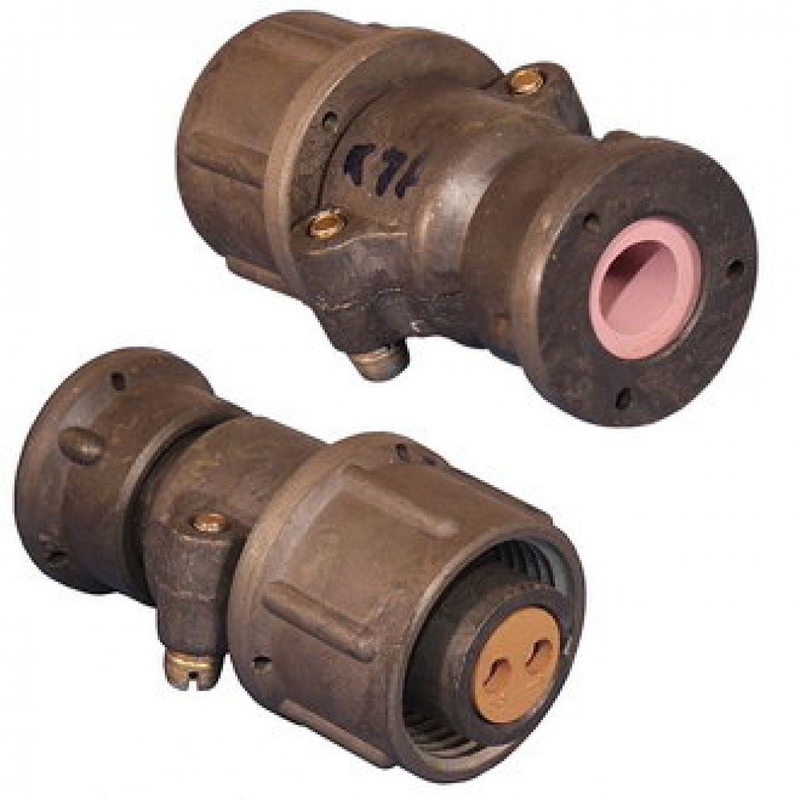

2РТТ28КПЭ1Г8В «5» представляет собой низкочастотный цилиндрический электрический соединитель розеточного типа в пылебрызгозащищённом исполнении. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной и электротехнической аппаратуре общего назначения, а также в бортовых системах, где предъявляются повышенные требования к надёжности соединений и устойчивости к внешним воздействующим факторам.

Буква «5» в конце обозначения указывает на вид приёмки по военной приёмке в соответствии с ТУ ГЕ0.364.120ТУ. Это означает, что соединитель прошёл более строгий контроль качества и соответствует требованиям, предъявляемым к изделиям военной техники. Применение такого разъёма целесообразно в аппаратуре ответственного назначения, где отказ соединительного узла недопустим.

Конструктивные особенности

Соединитель относится к серии 2РТТ и имеет цилиндрический корпус с резьбовым сочленением. Одношпоночная поляризация исключает возможность неправильного подключения ответной части. Исполнение «К» обозначает кабельный корпус, то есть розетка предназначена для монтажа на кабель. Патрубок имеет прямое исполнение и обозначается буквой «П». Материал корпуса — алюминиевый сплав с оксидным покрытием, обеспечивающим защиту от коррозии. Условный размер соединителя — 28.

Монтаж осуществляется методом объёмной пайки проводов непосредственно на контактные стержни. Такой способ обеспечивает надёжное и долговечное соединение, устойчивое к вибрационным и ударным нагрузкам. Контакты изделия обычно выполняются с серебряным покрытием, что способствует стабильности переходного сопротивления в течение всего срока службы.

Электрические параметры

Разъём рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц. Максимальное рабочее напряжение в амплитудном значении составляет до 850 В, что позволяет использовать изделие в широком спектре устройств — от низковольтных сигнальных цепей до цепей питания средней мощности. Сопротивление изоляции в нормальных климатических условиях составляет не менее 1000 МОм, что гарантирует минимальные токи утечки между контактами и на корпус.

Климатическая и механическая стойкость

Изделие имеет всеклиматическое исполнение, обозначаемое буквой «В». Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Допускаются перепады температур до приблизительно плюс-минус 180 градусов Цельсия с учётом нагрева контактов при протекании тока. Соединитель сохраняет работоспособность при воздействии следующих механических факторов:

• вибрация в диапазоне частот от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате;
• одиночные удары с ускорением до 10000 метров на секунду в квадрате;
• многократные удары с ускорением до 1500 метров на секунду в квадрате;
• линейные нагрузки до 2000 метров на секунду в квадрате.

Надёжность и эксплуатационные показатели

Минимальная наработка для соединителей серии 2РТТ составляет порядка 1000 часов. При этом допускается не менее 500 циклов сочленения и расчленения, что подтверждает высокую механическую износостойкость контактных пар и резьбового соединения. Срок сохраняемости при правильно организованном хранении составляет не менее 15 лет, что позволяет формировать долгосрочные складские запасы без риска потери эксплуатационных характеристик.

Год выпуска — 92. Приёмка по военной приёмке «5» гарантирует соответствие каждого экземпляра требованиям технических условий и конструкторской документации, включая проведение всех предусмотренных контрольных испытаний.
