Назначение изделия

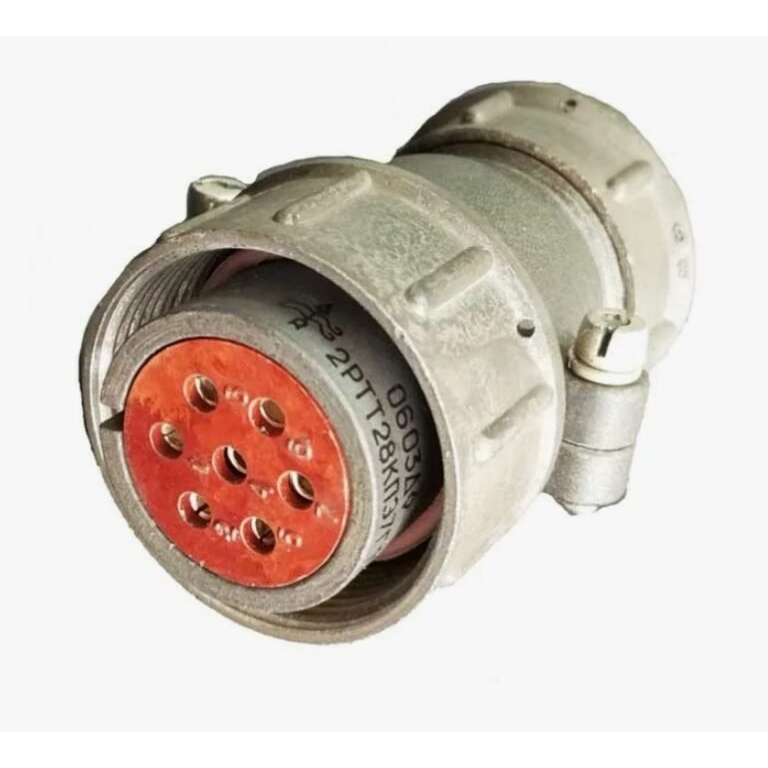

Кабельная розетка 2РТТ28КПЭ1Г8В относится к цилиндрическим низкочастотным соединителям серии 2РТТ и предназначена для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие обеспечивает надёжное разъёмное соединение проводников при работе с переменным и постоянным током в диапазоне частот до 3 МГц. Конструкция с пылебрызгозащитой позволяет применять розетку в условиях, где требуется защита контактной группы от попадания пыли и водяных брызг.

Соединители данной серии находят применение в электротехнических устройствах, радиоаппаратуре, контрольно-измерительных приборах, пультах управления и электрошкафах. Розетка устанавливается на кабельный ввод и служит ответной частью для вилки соответствующего типоразмера, обеспечивая стабильный электрический контакт при многократных циклах соединения и разъединения.

Технические особенности и конструктивное исполнение

Изделие 2РТТ28КПЭ1Г8В имеет всеклиматическое исполнение, подтверждаемое литерой «В» в обозначении. Корпус сохраняет работоспособность в широком температурном диапазоне от минус 60 до плюс 100 градусов Цельсия. При смене температур допускается кратковременное воздействие до плюс 180 градусов Цельсия. Розетка рассчитана на эксплуатацию при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па, что расширяет область её применения в герметичных отсеках и высотной аппаратуре.

Электрические параметры изделия включают максимальное рабочее напряжение 700 В амплитудного значения и сопротивление изоляции не менее 1000 МОм. Контактные элементы выполнены под пайку, покрытие контактов серебряное, что обеспечивает низкое переходное сопротивление и стабильность сигнала. Механическая стойкость подтверждена устойчивостью к вибрационным нагрузкам в диапазоне частот от 1 до 1000 Гц при ускорении 100 метров на секунду в квадрате, а также к одиночным ударам с ускорением до 2000 метров на секунду в квадрате.

Расшифровка обозначения

Структура условного обозначения 2РТТ28КПЭ1Г8В содержит следующие элементы:

• 2РТТ — тип цилиндрического низкочастотного соединителя;
• 28 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок для вывода кабеля;
• Э — способ монтажа контактов пайкой, покрытие серебряное;
• 1Г8 — одна гильза и восемь контактов;
• В — всеклиматическое исполнение.

Применение и эксплуатационные показатели

Розетка рассчитана на наработку не менее 1000 часов при выполнении 500 циклов сочленения и расчленения. Такая наработка подтверждает пригодность изделия для оборудования, где соединения периодически размыкаются при техническом обслуживании, настройке или замене узлов. Прямой кабельный патрубок упрощает монтаж и фиксацию кабеля, а кабельный корпус обеспечивает механическую защиту места заделки.

Изделие ориентировано на использование в составе серийной аппаратуры, где требуется сочетание восьмиконтактной схемы, компактного корпуса условного размера 28 и защиты от внешних воздействий. Благодаря расширенному температурному диапазону и стойкости к перепадам давления розетка подходит для установки в блоках, эксплуатируемых в жёстких климатических условиях.

Конструктив с одной гильзой на восемь контактов позволяет компактно разместить соединение в ограниченном пространстве монтажной панели или корпуса прибора. Серебряное покрытие контактов снижает риск окисления в процессе хранения и эксплуатации, а паяное соединение обеспечивает надёжную фиксацию проводников без дополнительного обжимного инструмента.
