Назначение изделия

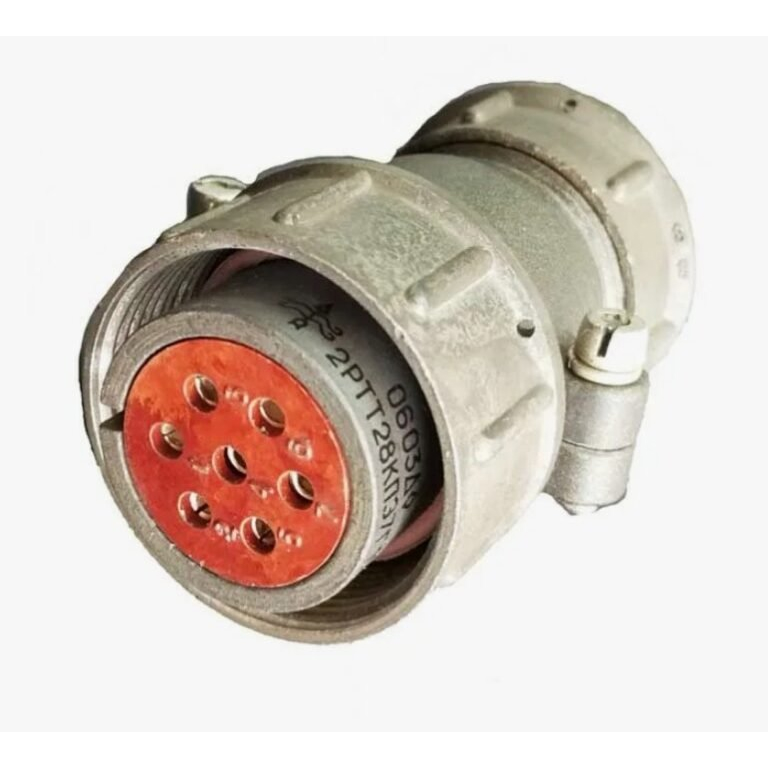

Соединитель 2РТТ28КПЭ1Г8 относится к категории цилиндрических электрических разъёмов пылебрызгозащищённого исполнения серии 2РТТ. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиотехнической и радиоэлектронной аппаратуры. Разъём допускает работу в цепях с частотой до 3 МГц при амплитудном значении напряжения до 850 В.

Изделие ориентировано на применение в аппаратуре общего назначения, где требуется надёжное разъёмное соединение с защитой от проникновения пыли и брызг. Конструкция предусматривает монтаж методом пайки и резьбовое соединение ответных частей, что обеспечивает стабильный электрический контакт и механическую фиксацию. Соединитель рассчитан на многократное использование и сохраняет рабочие параметры в пределах установленной наработки.

Расшифровка обозначения

Маркировка 2РТТ28КПЭ1Г8 содержит полную информацию о конструктивных особенностях соединителя. Каждый символ обозначения указывает на конкретную характеристику изделия.

• 2РТТ — тип соединителя, определяющий принадлежность к серии цилиндрических разъёмов пылебрызгозащищённого исполнения;
• 28 — условный размер корпуса;
• К — кабельный корпус, предназначенный для монтажа на кабель;
• П — прямой патрубок, задающий направление вывода кабеля;
• Э — наличие гайки для экранированного кабеля, обеспечивающей надёжное крепление экранирующей оплётки;
• 1 — количество контактов;
• Г — розетка, определяющая тип ответной части разъёма;
• 8 — вариант исполнения, уточняющий конструктивные особенности конкретной модификации.

Технические характеристики

Соединители условного размера 2РТТ28 обладают подтверждёнными электрическими и механическими параметрами, определяющими область их применения. Изделие рассчитано на токовую нагрузку до 50 А на контакт, при этом общая допустимая нагрузка достигает 100 А. Сопротивление контакта составляет не более 0,75 мОм, что обеспечивает минимальные потери в месте соединения. Сопротивление изоляции — не менее 5000 МОм, что гарантирует надёжное разделение цепей и безопасность эксплуатации.

Конструкция соединителя сохраняет работоспособность в широком диапазоне внешних воздействий. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g, а также ударные воздействия с ускорением до 1000 g. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Разъём сохраняет заявленные характеристики при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па.

Материал контактов — серебро, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Корпус выполнен во всеклиматическом исполнении, допускающем эксплуатацию в различных климатических зонах. Ресурс изделия составляет 500 сочленений-расчленений при наработке 1000 часов, что подтверждает его пригодность для многократного применения в составе оборудования.

Применение и монтаж

Разъём 2РТТ28КПЭ1Г8 устанавливается на кабель и предназначен для соединения с ответной вилочной частью. Монтаж проводов осуществляется методом пайки к серебряным контактам. Наличие гайки для экранированного кабеля позволяет фиксировать экранирующую оплётку, что особенно важно при работе в условиях электромагнитных помех.

Резьбовое соединение корпусов обеспечивает герметичность узла сочленения и защиту внутренних контактов от внешних воздействий. Прямой патрубок упрощает ввод кабеля и делает конструкцию удобной для применения в аппаратуре с ограниченным пространством. Изделие используется как соединитель общего назначения в приборах, где требуется надёжная коммутация электрических цепей с защитой от пыли и брызг, в том числе в радиотехнических устройствах и радиоэлектронной аппаратуре.
