Назначение и область применения

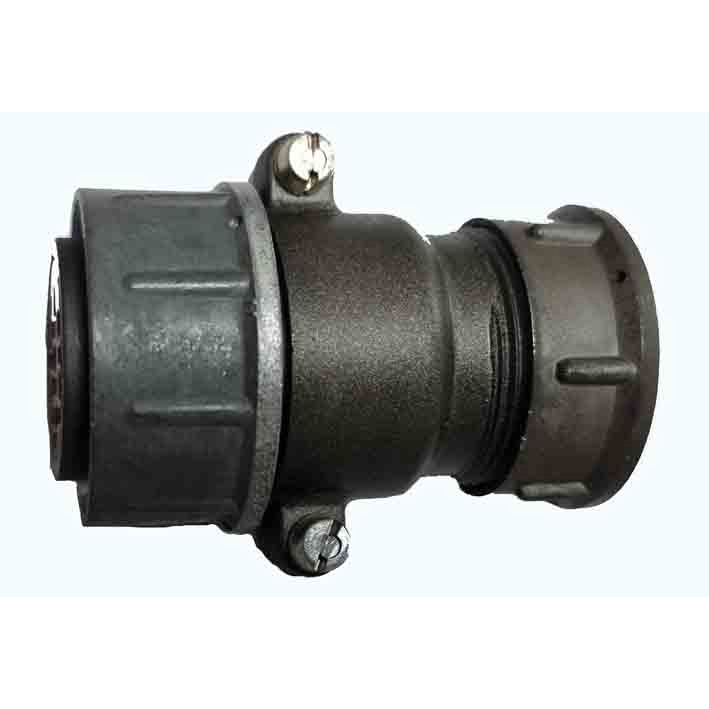

Кабельная вилка 2РТТ28КПЭ-7Ш-11В относится к серии теплостойких пылебрызгозащищенных цилиндрических разъемов ручного соединения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В, амплитудное значение которого составляет 850 В. Разъем рассчитан на применение в радиоэлектронной и радиотехнической аппаратуре, где требуется надежное соединение цепей с высокой токовой нагрузкой.

Конструкция предусматривает внутренний объемный монтаж с экранированным или неэкранированным кабелем методом пайки. Это делает вилку удобной для использования в составе бортовой аппаратуры, промышленного оборудования и измерительных комплексов, эксплуатируемых в условиях повышенных механических и климатических воздействий.

Конструктивные особенности

Сочленение вилки с ответной частью осуществляется резьбовым способом с одношпоночной поляризацией корпусов, что исключает неправильное подключение и обеспечивает надежную фиксацию. Корпус выполнен из алюминиевого сплава, вставка — из аминопласта. Контакты штыревые, диаметром 2,5 мм, в количестве 7 штук, с серебряным покрытием, которое повышает проводимость и устойчивость к окислению. Условный размер корпуса составляет 28, патрубок прямой и предназначен для экранированного кабеля.

Ответной частью для данной вилки служит розетка, например, ШР28П7ЭГ9. Резьбовое сочленение обеспечивает герметичность и защиту внутренних контактов от пыли и брызг, что соответствует заявленной категории пылебрызгозащищенности. Конструкция рассчитана на многократное ручное соединение и расчленение без применения специального инструмента.

Технические характеристики

• Максимальный ток на один контакт: 25 А.
• Общий максимальный ток: 175 А.
• Сопротивление контакта: не более 1 мОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Вибрационная нагрузка: частота от 1 до 5000 Гц, ускорение до 300 метров на секунду в квадрате (30 g).
• Ударная нагрузка: до 10000 метров на секунду в квадрате.
• Срок службы: 500 сочленений-расчленений.
• Наработка: 1000 часов.

Эксплуатационные преимущества

Разъем 2РТТ28КПЭ-7Ш-11В сочетает высокую токовую нагрузочную способность с устойчивостью к вибрационным и ударным воздействиям. Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление, что особенно важно при работе в цепях с большими токами. Широкий диапазон рабочих температур позволяет эксплуатировать изделие как в условиях низких отрицательных температур, так и при повышенном нагреве.

Применение алюминиевого сплава для корпуса снижает массу разъема без потери механической прочности. Аминопластовая вставка обеспечивает электрическую изоляцию контактов и фиксирует их положение. Прямой патрубок упрощает монтаж экранированного кабеля и способствует сохранению целостности экранирующей оплетки в месте ввода, что важно для защиты от электромагнитных помех.

Изделие подходит для использования в аппаратуре, где требуется компактное и надежное разъемное соединение с высокой плотностью тока. Резьбовая фиксация предотвращает самопроизвольное расчленение при вибрации, а одношпоночная поляризация исключает ошибки при подключении в условиях ограниченного доступа.
