Назначение и область применения

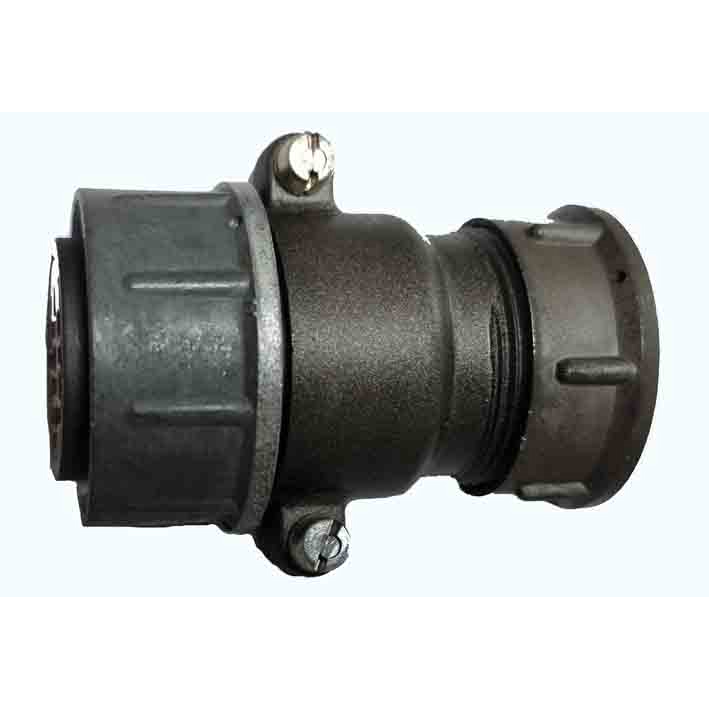

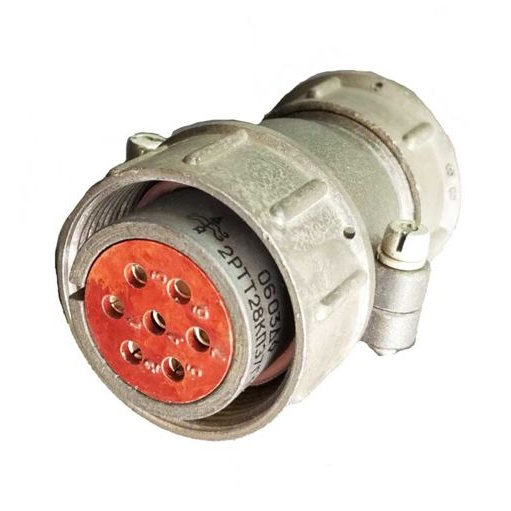

Кабельная розетка 2РТТ28КПЭ-7Г-11В относится к цилиндрическим низкочастотным соединителям серии 2РТТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель выполнен в пылебрызгозащищённом и теплостойком исполнении, что позволяет использовать его в условиях повышенной влажности, запылённости и значительных перепадов температур.

Розетка рассчитана на работу во внутренних цепях радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи. Токовая нагрузка достигает 25 А на контакт, а максимальное рабочее напряжение составляет 850 В (амплитудное значение). Благодаря всеклиматическому исполнению изделие сохраняет работоспособность в широком диапазоне внешних воздействий.

Расшифровка маркировки

Обозначение 2РТТ28КПЭ-7Г-11В содержит полную информацию о конструктивных особенностях соединителя:

• 2РТТ — теплостойкий пылебрызгозащищённый цилиндрический соединитель нормальных габаритов;
• 28 — условный размер корпуса;
• КПЭ — кабельная розетка с прямым патрубком;
• 7Г — розетка с семью контактами;
• 11 — сочетание контактов диаметром 2,5 мм;
• В — всеклиматическое исполнение.

Такая структура обозначения обеспечивает однозначную идентификацию изделия при подборе ответных частей и оформлении заказов.

Технические характеристики

Соединитель 2РТТ28КПЭ-7Г-11В обладает стабильными электрическими параметрами и высокой механической прочностью. Ключевые показатели приведены ниже:

• количество контактов — 7 штук диаметром 2,5 мм;
• максимальный ток на контакт — 25 А;
• сопротивление контакта — не более 1 мОм;
• сопротивление изоляции — от 1000 до 5000 МОм;
• наработка — не менее 1000 часов;
• количество сочленений-расчленений — не менее 500 циклов;
• срок сохраняемости — от 15 до 20 лет.

Монтаж контактов выполняется внутренним объёмным способом с применением пайки. Контактные поверхности покрыты серебром, что обеспечивает низкое переходное сопротивление и защиту от окисления.

Стойкость к внешним воздействиям

Изделие рассчитано на эксплуатацию при температурах от минус 60 до плюс 100 градусов Цельсия. Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате (30 g). Соединитель сохраняет работоспособность после многократных механических ударов с ускорением до 1500 метров в секунду в квадрате (150 g), а также одиночных ударов с ускорением до 10000 метров в секунду в квадрате (1000 g).

Пылебрызгозащищённое исполнение предотвращает попадание внутрь корпуса пыли и водяных брызг, а теплостойкие материалы изоляторов и уплотнений обеспечивают стабильность параметров при длительной работе в жёстких условиях. Розетка с прямым патрубком удобна для монтажа кабеля на объекте без дополнительных переходных элементов.

Монтаж и эксплуатация

Розетка 2РТТ28КПЭ-7Г-11В устанавливается на кабель и фиксируется посредством патрубка, обеспечивающего надёжное удержание проводника и защиту места пайки от механических нагрузок. Соединение с ответной вилкой серии 2РТТ выполняется по направляющим элементам корпуса, исключающим неправильную ориентацию контактов. Серебряное покрытие контактов допускает многократные циклы сочленения без существенного роста переходного сопротивления. При соблюдении правил монтажа и эксплуатации изделие обеспечивает длительный срок службы в составе аппаратуры различного назначения.
