Назначение соединителя 2РТТ28КНП7Ш11В

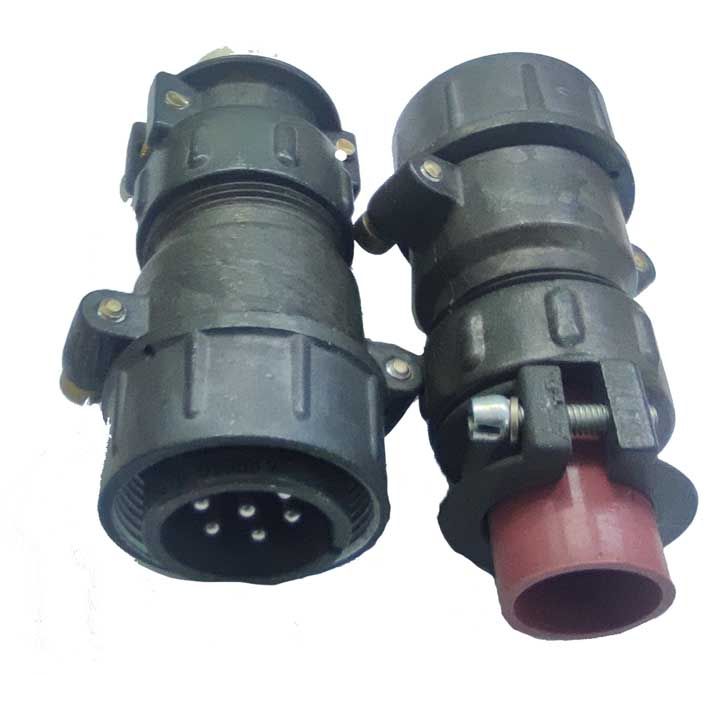

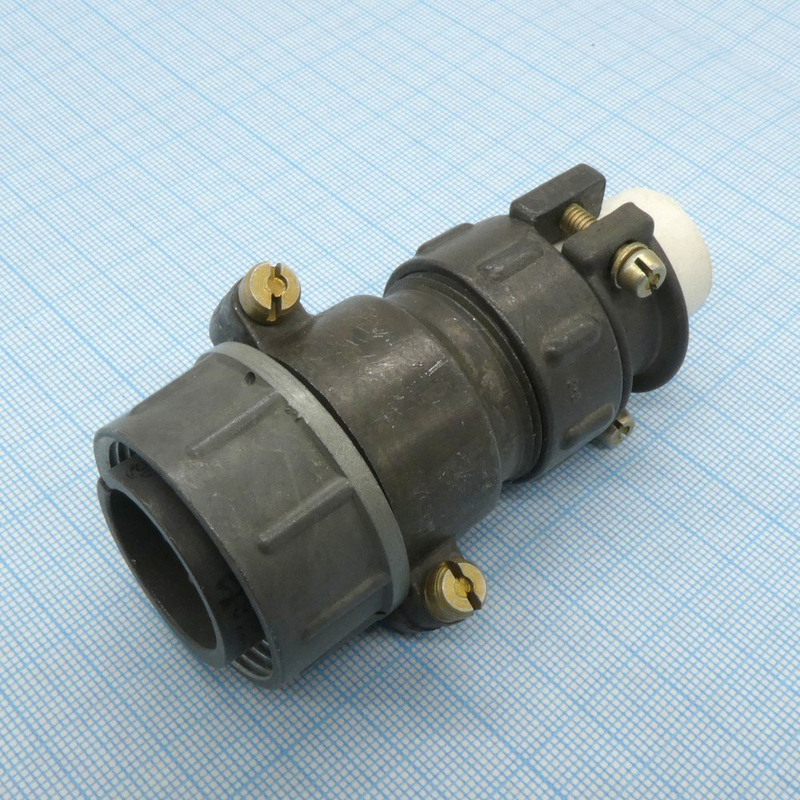

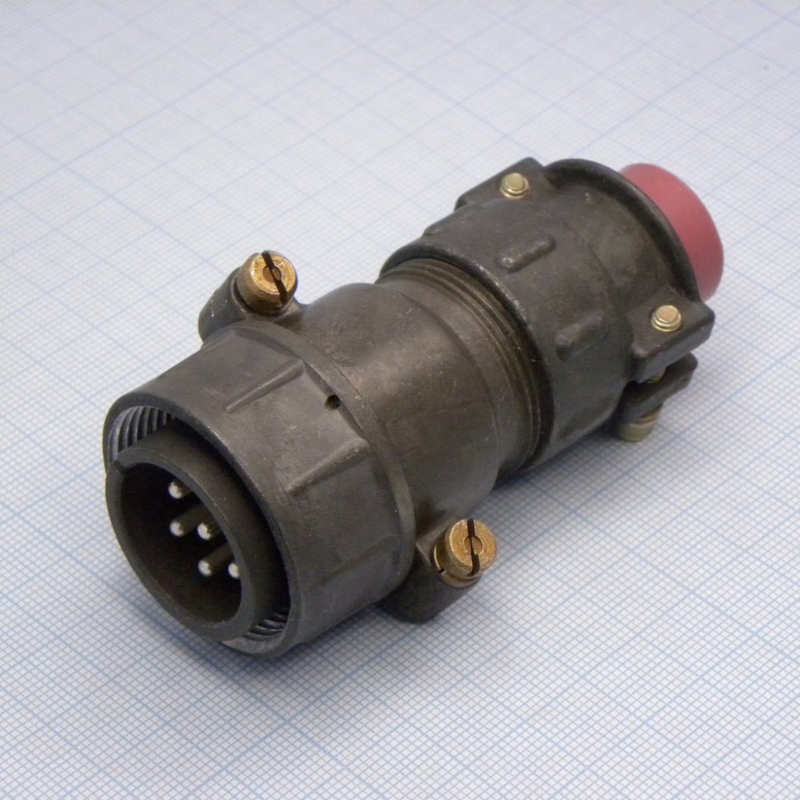

2РТТ28КНП7Ш11В — низкочастотный цилиндрический электрический соединитель, выполненный в виде кабельной вилки. Изделие предназначено для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Применяется там, где требуется надёжная резьбовая фиксация сочленения, теплостойкость и устойчивость к воздействию климатических факторов.

Соединитель относится к серии 2РТТ, которая объединяет негерметичные, теплостойкие и тропикоустойчивые изделия. Вилки этой серии взаимосочленяемы с соединителями типов ШР и 2РТ-А, что расширяет область применения и позволяет использовать изделие в составе уже существующих жгутов и блоков.

Конструктивные особенности

Корпус соединителя выполнен кабельным, с прямым патрубком и гайкой для монтажа неэкранированного кабеля. Внутренний монтаж объёмный, выполняется методом пайки. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление. Сочленение резьбовое, с одношпоночной поляризацией, исключающей неправильную стыковку ответных частей.

Маркировка 2РТТ28КНП7Ш11В расшифровывается следующим образом:

• 2РТТ — тип соединителя;
• 28 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — гайка для неэкранированного кабеля;
• 7 — количество контактов;
• Ш — шаг контактов;
• 11 — диаметр контактов 2,5 мм;
• В — всеклиматическое исполнение.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 850 В (амплитудное значение) при частоте до 3 МГц. Рабочий ток на контакт составляет 25 А, общий ток — до 175 А. Сопротивление контакта не превышает 1 мОм, сопротивление изоляции — не менее 5000 МОм. Такие параметры позволяют применять изделие в силовых и сигнальных цепях низкочастотного диапазона.

Рабочая температура эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Наработка составляет минимум 1000 часов, количество сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет. Совокупность этих показателей подтверждает пригодность соединителя для длительной работы в составе ответственной аппаратуры.

Условия применения и монтажа

Монтаж соединителя выполняется пайкой объёмным способом, что требует аккуратности при подготовке проводников и соблюдения температурного режима пайки. Гайка прямого патрубка фиксирует неэкранированный кабель, обеспечивая механическую прочность соединения. Резьбовое сочленение с одношпоночной поляризацией предотвращает самоотвинчивание и ошибки при стыковке.

Всеклиматическое исполнение и тропикоустойчивость позволяют использовать вилку в аппаратуре, работающей в условиях повышенной влажности, перепадов температур и воздействия тропического климата. Изделие не является герметичным, поэтому при эксплуатации в средах с высокой влажностью или агрессивными средами требуется дополнительная защита сочленения.

Совместимость и область применения

Благодаря взаимосочленяемости с типами ШР и 2РТ-А соединитель 2РТТ28КНП7Ш11В может применяться для замены или дополнения существующих разъёмных соединений в электро- и радиоаппаратуре. Семь контактов диаметром 2,5 мм с шагом контактов позволяют передавать как силовые, так и сигнальные цепи в одном соединителе.

Типовые области применения включают блоки питания, пульты управления, измерительные приборы, радиотехнические устройства и другую аппаратуру, где требуется низкочастотное соединение с резьбовой фиксацией. Изделие подходит для стационарной и подвижной аппаратуры, работающей в широком диапазоне климатических условий.

Комплектация и эксплуатационные ограничения

Соединитель поставляется в виде кабельной вилки с прямым патрубком и гайкой для неэкранированного кабеля. Ответные части, кабель и элементы крепления в комплект не входят, если иное не указано отдельно. Для монтажа требуется пайка, поэтому при установке следует использовать припой и флюс, совместимые с серебряным покрытием контактов.

При эксплуатации необходимо учитывать, что соединитель негерметичен и не предназначен для работы под водой или в средах с прямым воздействием жидкостей без дополнительной защиты. Соблюдение допустимых значений напряжения, тока и температуры обеспечивает заявленные показатели наработки и количества циклов сочленения.
