Назначение соединителя 2РТТ28К7В

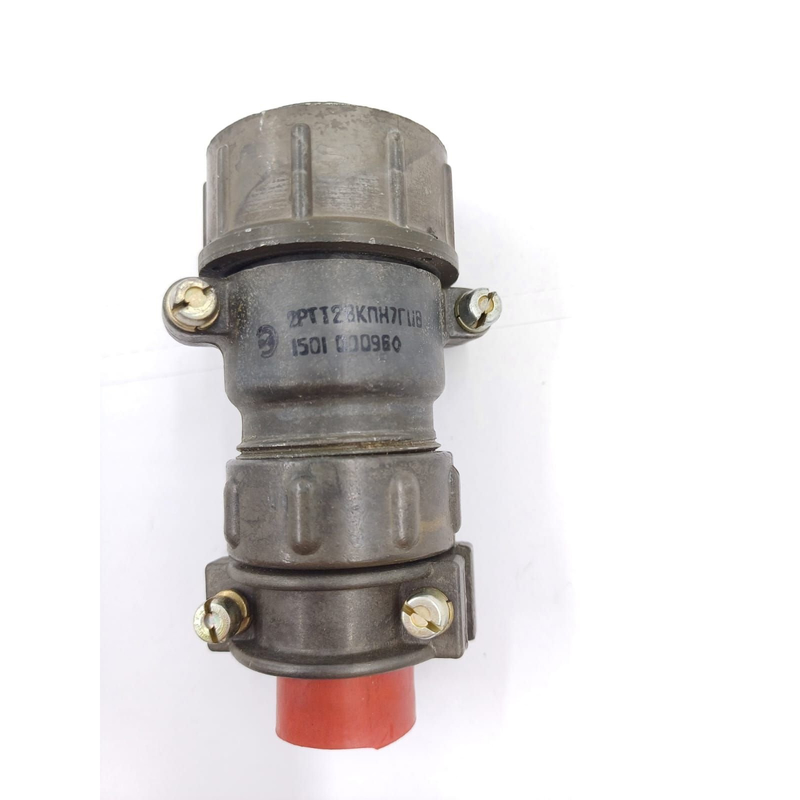

Соединитель 2РТТ28К7В относится к серии низкочастотных цилиндрических электрических соединителей типа 2РТТ. Он предназначен для соединения и разъединения электрических цепей в электро- и радиоаппаратуре специального и общего назначения. Конструктивно изделие состоит из вилки и розетки, что обеспечивает разъёмное сочленение кабельных линий и блоков аппаратуры.

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц при максимальном напряжении 850 В (амплитудное значение). Такое сочетание параметров делает его пригодным для передачи сигналов и питания в составе электротехнических и радиотехнических устройств.

Расшифровка условного обозначения

Обозначение 2РТТ28К7В построено по единой системе маркировки соединителей серии 2РТТ. Его элементы означают следующее:

• 2РТТ — тип низкочастотного цилиндрического соединителя;
• 28 — условный размер корпуса;
• К — кабельное исполнение корпуса;
• 7 — число контактов;
• В — всеклиматическое исполнение.

В родственных модификациях серии указываются также тип патрубка, вид экранирования кабеля и наличие гайки для фиксации, что отражает конструктивные особенности конкретного варианта корпуса. Индекс «В» подтверждает, что изделие рассчитано на эксплуатацию в различных климатических зонах.

Подтверждённые технические характеристики

Для соединителей серии 2РТТ, к которым относится и модель 2РТТ28К7В, заявлены следующие параметры:

• рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия;
• сопротивление изоляции — не менее 5000 мегаом;
• устойчивость к синусоидальной вибрации с частотой до 5000 герц при ускорении до 300 метров на секунду в квадрате;
• стойкость к механическим ударам с ускорением до 10000 метров на секунду в квадрате;
• максимальная рабочая частота — 3 мегагерца;
• ресурс сочленений-расчленений — до 500 циклов;
• срок сохраняемости — 15 лет.

Рабочее напряжение соединителя достигает 850 вольт амплитудного значения, что определяет область его применения в цепях с соответствующим уровнем напряжений. Монтаж выполняется объёмным способом пайкой, внутренним, с резьбовой фиксацией сочленённого положения.

Условия эксплуатации и применение

Соединитель 2РТТ28К7В применяется в различных видах аппаратуры для надёжного соединения проводов, кабелей, узлов и блоков. Всеклиматическое исполнение позволяет использовать его в условиях повышенной влажности — до 98 процентов при температуре плюс 40 градусов Цельсия, а также при пониженном атмосферном давлении.

Устойчивость к вибрациям и ударам делает изделие пригодным для оборудования, работающего в жёстких механических условиях. Взаимосочленяемость с соединителями ШР и 2РТ-А по соответствующим техническим условиям обеспечивает совместимость с уже эксплуатируемыми системами и упрощает замену элементов соединений.

Краткая сводка

Таким образом, 2РТТ28К7В — это кабельный низкочастотный соединитель с семью контактами во всеклиматическом исполнении, рассчитанный на напряжение до 850 вольт, частоту до 3 мегагерц, температуру от минус 60 до плюс 100 градусов Цельсия и ресурс до 500 сочленений. Он предназначен для пайки объёмным монтажом и применяется в электро- и радиоаппаратуре общего и специального назначения.
