Назначение соединителя 2РТТ28К7Ш11В

2РТТ28К7Ш11В — низкочастотный цилиндрический электрический соединитель общего назначения из серии 2РТТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется там, где требуется надёжное разъёмное электрическое соединение кабельных линий и блоков аппаратуры: в составе вилки и розетки он обеспечивает коммутацию цепей при сборке, монтаже и эксплуатации электротехнических и радиоэлектронных устройств.

Конструктивные особенности

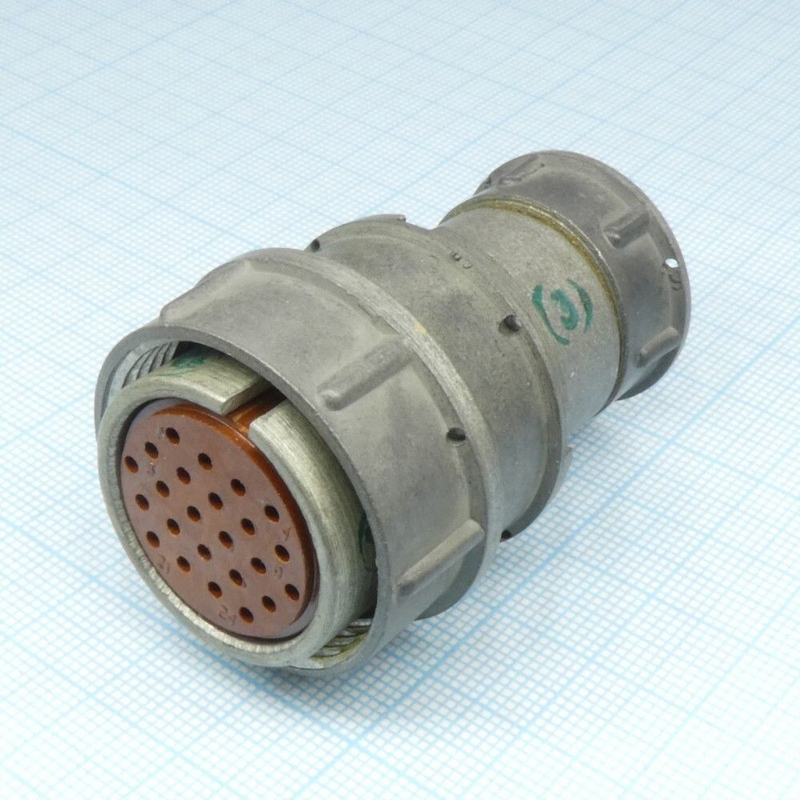

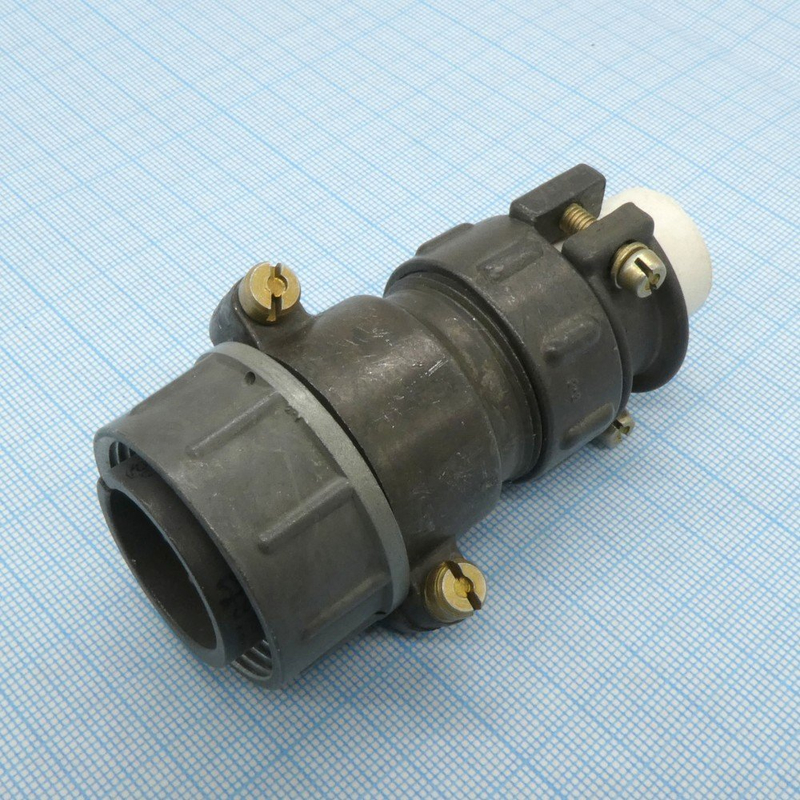

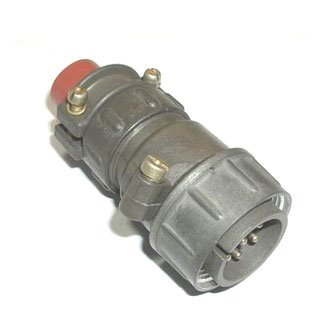

2РТТ28К7Ш11В представляет собой кабельную вилку с угловым патрубком и гайкой для монтажа неэкранированным кабелем. Фиксация сочленённого положения выполняется резьбовым соединением, а электрический монтаж осуществляют объёмной пайкой. Соединители серии 2РТТ состоят из вилки и розетки, каждая из которых может быть блочной или кабельной, с прямым либо угловым патрубком. Изделия серии негерметичные, теплостойкие, тропикоустойчивые, всеклиматического исполнения.

Расшифровка условного обозначения

• 2РТТ — тип соединителя;
• 28 — условный размер корпуса;
• К — кабельный корпус;
• 7Ш11 — схема контактов (7 контактов по схеме Ш11);
• В — всеклиматическое исполнение.

В обозначении также отражены признаки исполнения корпуса и патрубка. Такая структура позволяет однозначно определить тип корпуса, число контактов и климатическое исполнение изделия при заказе и подборе ответной части.

Технические характеристики

Соединители серии 2РТТ рассчитаны на рабочую температуру от минус 60 до плюс 100 °C. Сопротивление изоляции составляет не менее 5000 МОм. Изделия выдерживают синусоидальную вибрацию с ускорением до 1500 м/с² (150 g), повышенную влажность 98 процентов при плюс 40 °C и пониженное давление до 1,3·10⁻⁴ Па.

• Минимальная наработка — 1000 часов;
• Количество сочленений-расчленений — 500;
• Срок сохраняемости — 15 лет;
• Покрытие контактов — серебро;
• Монтаж — внутренний;
• Число контактов — 7 (схема Ш11).

Применение и условия эксплуатации

Соединитель 2РТТ28К7Ш11В применяется для подключения неэкранированного кабеля к блокам и приборам, где необходима стойкость к широкому диапазону климатических и механических воздействий. Всеклиматическое исполнение и тропикоустойчивость позволяют использовать изделие в аппаратуре, работающей при высокой влажности, пониженном давлении и значительных вибрационных нагрузках. Резьбовая фиксация сочленённого положения предотвращает самопроизвольное расчленение под воздействием вибрации, а объёмный монтаж пайкой обеспечивает надёжный электрический контакт.

При подборе ответной части следует учитывать, что соединители серии 2РТТ образуют пару «вилка — розетка»; ответная часть должна соответствовать типу корпуса, схеме контактов и климатическому исполнению. Изделие поставляется как самостоятельный соединитель; сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют.

Ключевые преимущества

• Работа в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В;
• Стойкость к вибрации до 1500 м/с² (150 g);
• Серебряное покрытие контактов;
• Всеклиматическое исполнение, теплостойкость и тропикоустойчивость;
• Ресурс 500 сочленений-расчленений и срок сохраняемости 15 лет.
