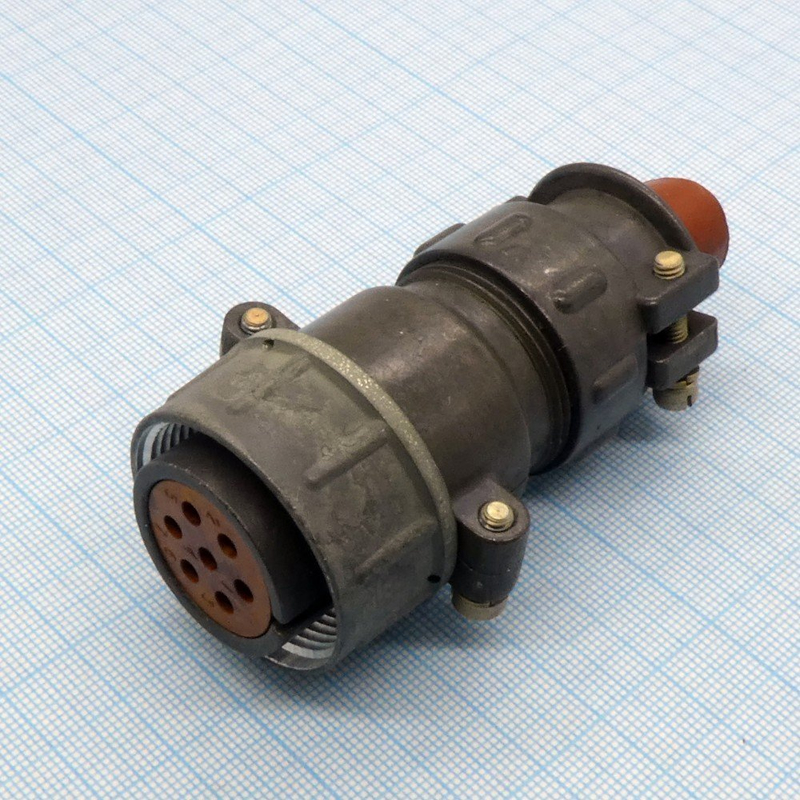

Назначение соединителя 2РТТ28К1Ш8В

2РТТ28К1Ш8В — это кабельная вилка из серии теплостойких пылебрызгозащищённых цилиндрических соединителей 2РТТ с внутренним объёмным монтажом. Изделие предназначено для соединения электрических цепей с токовой нагрузкой до 100 А на контакт и напряжением до 700 В, а также при амплитудном значении до 850 В. Соединитель работоспособен в цепях переменного и постоянного тока с частотой до 3 МГц.

Вилка применяется там, где требуется надёжное разъёмное соединение неэкранированных кабелей. Резьбовое сочленение обеспечивает механическую фиксацию и плотный контакт, а одношпоночная поляризация корпусов исключает неправильную стыковку ответных частей.

Расшифровка обозначения

Маркировка 2РТТ28К1Ш8В содержит полную информацию о конструкции и исполнении изделия. Разбор обозначения приведён ниже.

• 2РТТ — тип соединителя: теплостойкий, пылебрызгозащищённый.
• 28 — условный размер корпуса.
• К — кабельный корпус.
• 1 — количество контактов, один контакт диаметром 5,5 мм.
• Ш — покрытие контактов серебром.
• 8В — исполнение: вилка, конкретная модификация.

Технические характеристики

Соединитель рассчитан на эксплуатацию в широком диапазоне температур и сохраняет рабочие параметры при интенсивных токовых нагрузках. Основные подтверждённые характеристики приведены в списке.

• Сопротивление контакта: не более 0,3 мОм.
• Максимальная токовая нагрузка: 100 А на контакт и общая.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Кратковременный нагрев: допускается до плюс 180 градусов Цельсия.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Наработка: 1000 часов.
• Коммутационная стойкость: 500 циклов соединений-расчленений.
• Сохраняемость: 15 лет.

Указанные параметры подтверждают пригодность вилки для ответственных электрических соединений, в том числе в аппаратуре, работающей при повышенных температурах и в условиях возможного попадания пыли и брызг.

Конструктивные особенности

Корпус изделия выполнен цилиндрическим, кабельного типа, с внутренним объёмным монтажом. Контакт диаметром 5,5 мм имеет серебряное покрытие, что снижает переходное сопротивление и повышает стабильность соединения. Одношпоночная поляризация корпусов обеспечивает однозначную ориентацию вилки и ответной части при сочленении. Резьбовое сочленение удерживает соединение от самопроизвольного разъединения при вибрационных и механических воздействиях.

Применение

Вилка 2РТТ28К1Ш8В используется в радиотехнической и радиоэлектронной аппаратуре для надёжного соединения неэкранированных кабелей. Она востребована в составе устройств, где требуется передача значительного тока и напряжения при частотном диапазоне до 3 МГц, а также устойчивость к нагреву, пыли и брызгам.

Изделие соответствует техническим условиям ТУ ГЕ0.364.120, что подтверждает его соответствие установленным требованиям к соединителям данного типа.

Артикул товара — 5708. Товар относится к категории 2РТТ28.
