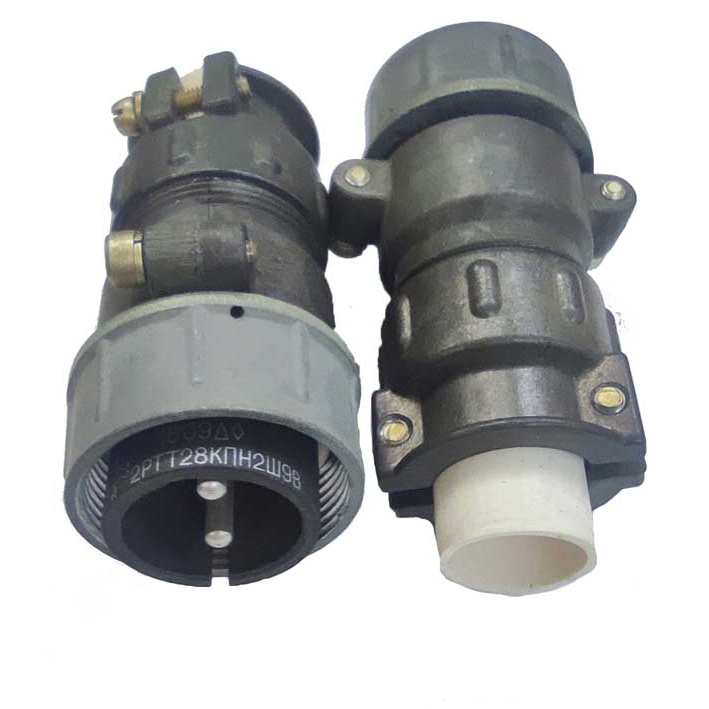

Назначение соединителя 2РТТ28К 2Ш9В

2РТТ28К 2Ш9В — это обозначение низкочастотного цилиндрического соединителя серии 2РТТ с условным размером корпуса 28, кабельным исполнением (К) и конфигурацией контактов 2Ш9В (2 штыря, 9 гнезд, вариант вилки). Такой соединитель предназначен для надёжного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Соединители типа 2РТТ являются пылебрызгозащищёнными и применяются во внутренних цепях различного оборудования, включая приборы и системы автоматики. Они обеспечивают резьбовую фиксацию сочленения и одношпоночную поляризацию для правильной установки, что исключает ошибку при подключении ответных частей.

Конструкция и особенности

Изделие состоит из вилки и розетки. Кабельная часть (К) имеет патрубок для вывода кабеля. Монтаж — объёмный, с пайкой контактов; покрытие контактов — серебро. Корпус может быть блочным или кабельным, без патрубка либо с прямым или угловым патрубком.

Ключевые особенности, подтверждённые для данной серии и исполнения:

• низкочастотное цилиндрическое исполнение серии 2РТТ;
• условный размер корпуса 28;
• кабельное исполнение с индексом К;
• конфигурация контактов 2Ш9В: 2 штыря и 9 гнезд, вариант вилки;
• пылебрызгозащищённое исполнение;
• резьбовая фиксация сочленения;
• одношпоночная поляризация;
• объёмный монтаж с пайкой контактов;
• серебряное покрытие контактов.

Технические характеристики

Ниже приведены параметры, указанные для соединителя. Иные значения, включая размеры, массу, материал корпуса, степень защиты по стандартам и гарантийные условия, в предоставленных данных не приводятся.

• рабочая температура: от минус 60 до плюс 100 °C;
• вибрация: до 1500 м/с²;
• влажность: до 98 % при плюс 40 °C;
• наработка: 1000 часов;
• число сочленений-расчленений: 500;
• частота: до 3 МГц;
• напряжение: до 850 В (амплитудное значение).

Применение

Соединитель 2РТТ28К 2Ш9В применяется во внутренних цепях различного оборудования, в приборах и системах автоматики. Он подходит для случаев, где требуется пылебрызгозащищённое соединение с резьбовой фиксацией и поляризацией, а также стойкость к вибрации, повышенной влажности и широкому диапазону температур.

Совместимость и монтаж

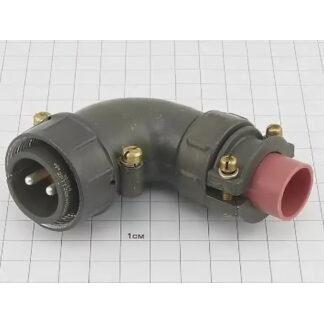

Соединитель выполнен в виде вилки с конфигурацией 2Ш9В и рассчитан на работу в паре с ответной частью соответствующего исполнения. Монтаж объёмный, контакты паяются. Кабельное исполнение с индексом К предусматривает патрубок для вывода кабеля; корпус может быть без патрубка, с прямым или угловым патрубком. Для правильного сочленения используется одношпоночная поляризация, а резьбовая фиксация удерживает соединение в условиях вибрации.

Перед монтажом следует убедиться в соответствии конфигурации контактов и типа корпуса требованиям конкретного оборудования. Данные о сертификатах, стандартах, стране производства, комплектации и наличии в предоставленной информации отсутствуют, поэтому не приводятся.
