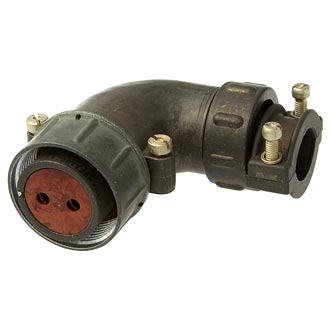

Назначение соединителя 2РТТ28К 2Г9В

2РТТ28К 2Г9В — это кабельная розетка из серии низкочастотных цилиндрических теплостойких пылебрызгозащищённых соединителей 2РТТ нормальных габаритов. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при максимальном напряжении до 850 В (амплитудное значение).

Розетка применяется там, где требуется надёжное разъёмное соединение кабельных линий с возможностью многократного сочленения и расчленения без потери качества контакта. Конструкция ориентирована на эксплуатацию в жёстких условиях: при повышенной и пониженной температуре, вибрации, механических ударах и воздействии влаги.

Расшифровка условного обозначения

Полное условное обозначение изделия — 2РТТ28КПН2Г9В. Каждый элемент обозначения несёт конкретную информацию о конструкции и исполнении разъёма.

• 2РТТ — тип разъёма: теплостойкий, тропикоустойчивый, пылебрызгозащищённый цилиндрический.
• 28 — условный размер корпуса.
• К — кабельная часть.
• П — прямой патрубок.
• Н — наличие гайки для фиксации.
• 2 — количество контактов.
• Г — розетка (гнездо).
• 9 — сочетание контактов.
• В — всеклиматическое исполнение.

Таким образом, обозначение указывает на двухконтактную кабельную розетку с прямым патрубком и резьбовой фиксацией, выполненную во всеклиматическом исполнении.

Технические характеристики и подтверждённые особенности

Соединитель выдерживает рабочую температуру в диапазоне от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Ресурс изделия составляет не менее 500 циклов сочленения-расчленения, а минимальная наработка — не менее 1000 часов.

Розетка обладает высокой стойкостью к вибрационным нагрузкам: диапазон частот от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате. Изделие также устойчиво к механическому удару. Сопротивление изоляции составляет не менее 1000 МОм.

Корпус соединителя металлический, изолятор выполнен из карболита. Металлический корпус обеспечивает механическую прочность и защиту от внешних воздействий, а карболитовый изолятор — электрическую изоляцию контактов и теплостойкость.

Применение

Разъёмы серии 2РТТ используются для надёжного соединения цепей с током до 200 А на контакт в различных промышленных и специальных установках. Благодаря резьбовой фиксации обеспечивается устойчивое соединение, не размыкающееся при вибрации и ударных нагрузках.

Типичные области применения включают приборные и кабельные монтажи, где требуется пылебрызгозащищённое исполнение и стойкость к перепадам температуры. Всеклиматическое исполнение позволяет эксплуатировать изделие в различных климатических зонах, включая тропические условия.

Розетка 2РТТ28К 2Г9В устанавливается как ответная часть кабельного соединения и работает в паре с соответствующим вилочным разъёмом серии 2РТТ типоразмера 28. Артикул изделия — 5706, категория — 2РТТ28.
