Назначение изделия

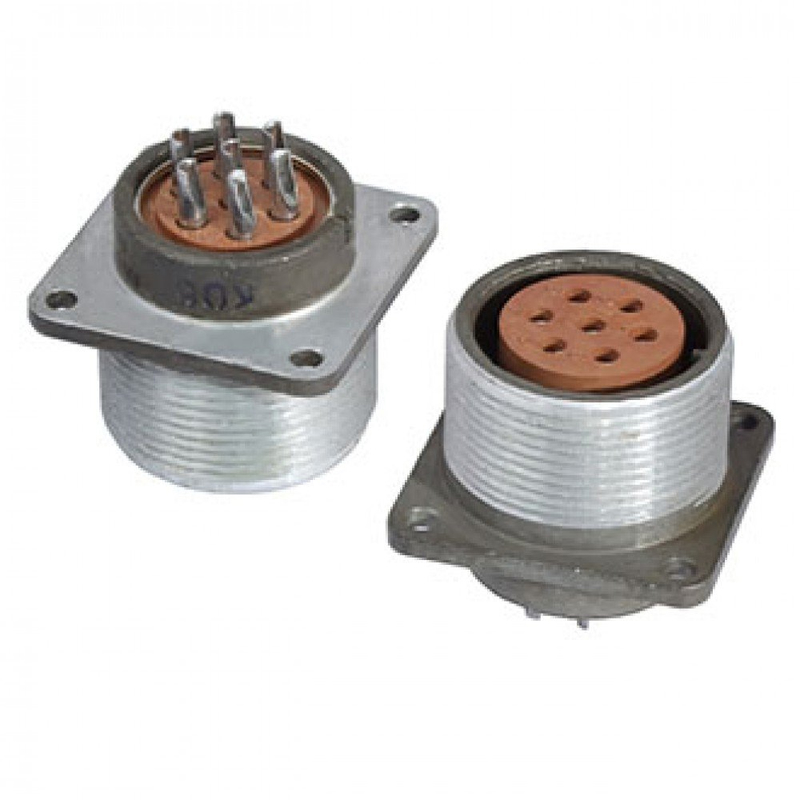

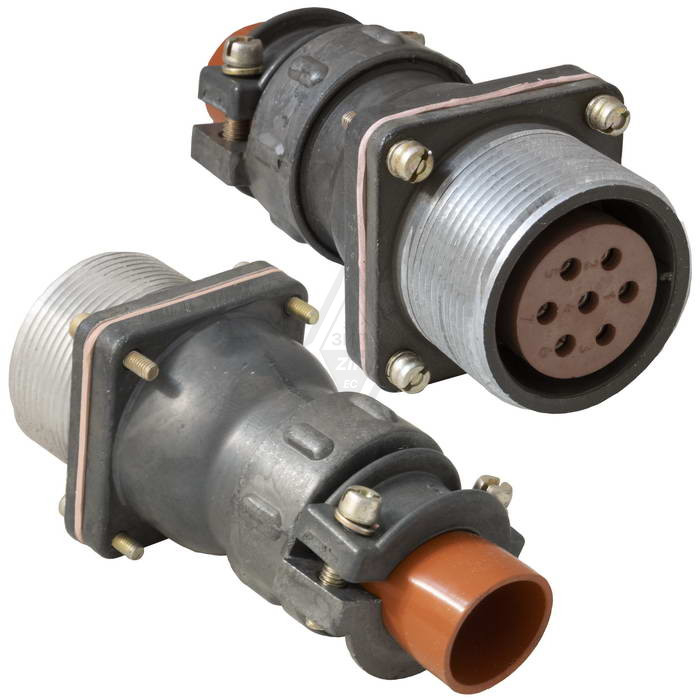

2РТТ28БПН7В «ОТК» — цилиндрический теплостойкий низкочастотный пылебрызгозащищённый разъём блочного типа, выполненный в виде приборной розетки. Он предназначен для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструкция рассчитана на эксплуатацию в составе радиоэлектронной и радиотехнической аппаратуры, где требуется защита контактной группы от пыли, брызг и воздействия экстремальных внешних условий.

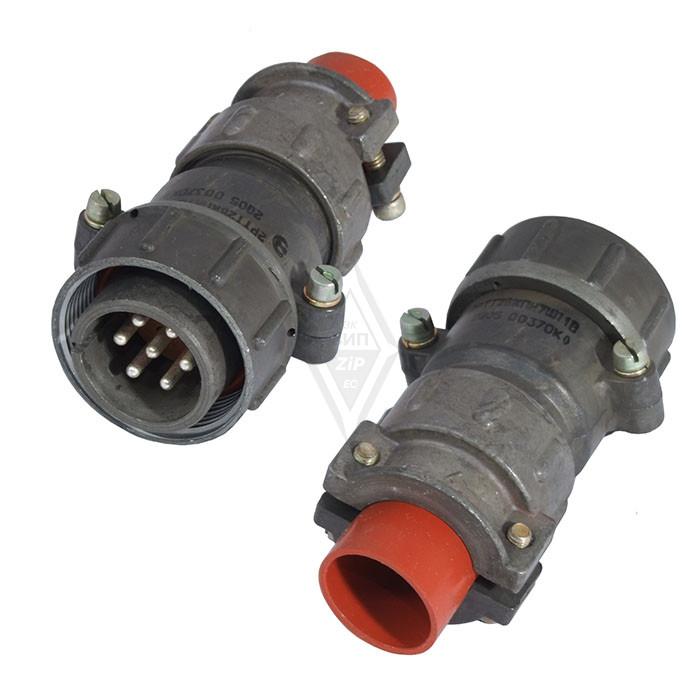

Розетка относится к семейству соединителей типа 2РТТ и применяется преимущественно при объёмном монтаже, когда ответная часть соединяется с кабелем через прямой патрубок с гайкой для неэкранированного кабеля.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме и содержит полную информацию о конструктивных особенностях:

• 2РТТ — тип соединителя, пылебрызгозащищённый;
• 28 — условный размер корпуса;
• Б — блочный, то есть приборный тип корпуса;
• П — прямой патрубок;
• Н — гайка патрубка под неэкранированный кабель;
• 7 — количество контактов;
• В — всеклиматическое исполнение.

Таким образом, обозначение однозначно описывает корпус, способ присоединения кабеля и климатическое исполнение розетки.

Технические характеристики

Соединитель оснащён семью контактами диаметром 2,5 мм. Максимальная токовая нагрузка составляет до 35 А на контакт, а сопротивление изоляции — не менее 5000 МОм. Контакты изготовлены из серебра, пайка проводов выполняется непосредственно к выводам. Дизайн изделия негерметичный, при этом корпус обеспечивает защиту от пыли и брызг.

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, к ударам с ускорением до 10000 метров на секунду в квадрате, а также к пониженному давлению до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

• Количество сочленений-расчленений — 500;
• Наработка — не менее 1000 часов;
• Срок сохраняемости — 15 лет;
• Приёмка — «ОТК»;
• Год выпуска — 2011.

Условия эксплуатации и применение

Благодаря всеклиматическому исполнению и стойкости к механическим и климатическим воздействиям розетка 2РТТ28БПН7В «ОТК» востребована в составе бортовой, наземной и стационарной радиоэлектронной аппаратуры. Она подходит для участков схем, где необходимо коммутировать силовые и сигнальные цепи при значительных токах и напряжениях, сохраняя работоспособность при перепадах температуры, вибрации и ударах.

Пайка проводов к серебряным контактам обеспечивает стабильное переходное сопротивление, а негерметичная конструкция предполагает монтаж в местах, защищённых от прямого попадания воды, но допускающих воздействие пыли и брызг. Приёмка «ОТК» подтверждает, что изделие прошло заводской контроль качества.
