Назначение соединителя

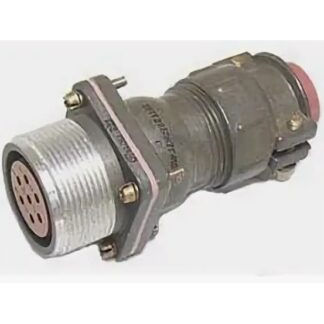

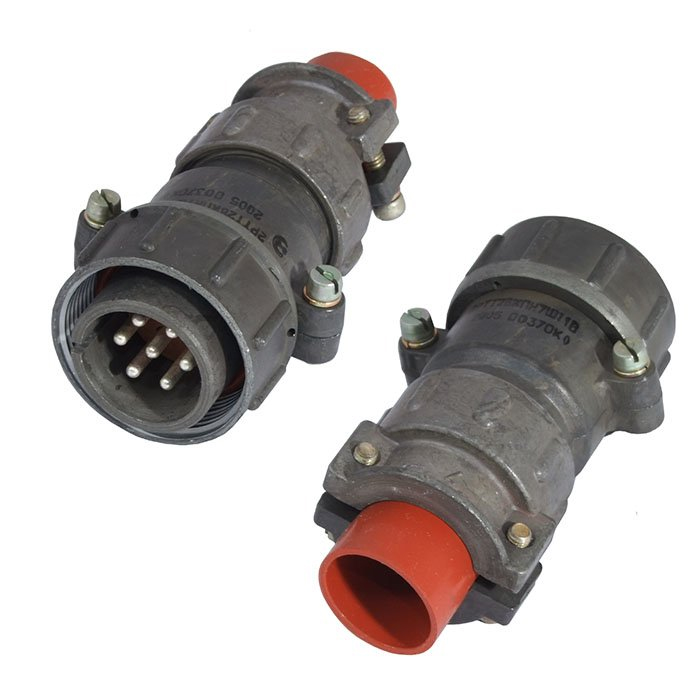

2РТТ28БПН7Ш41В — низкочастотный цилиндрический соединитель, выполненный в виде вилки блочной приборной. Изделие предназначено для замены модели ШР28ПК7ЭШ7 (вилка блочная) и применяется для электрического соединения цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основная задача соединителя — обеспечить надёжную коммутацию проводников в составе электротехнических систем, работающих в суровых условиях эксплуатации. Вилка блочная монтируется объёмным способом и фиксируется резьбовым соединением, что позволяет использовать её как в составе приборных блоков, так и в кабельных сборках ответственного назначения.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Значения относятся именно к исполнению 2РТТ28БПН7Ш41В и его аналогу ШР28ПК7ЭШ7.

• Количество контактов — 7, диаметр каждого контакта 1,5 мм, покрытие серебром.
• Сопротивление контакта — не более 2,5 мОм.
• Максимальная токовая нагрузка на один контакт — 10 А, суммарная нагрузка — до 70 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрации — в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² (30 g).
• Количество сочленений-расчленений — 500 циклов.
• Наработка — не менее 1000 часов.
• Условный размер корпуса — 28.
• Исполнение — всеклиматическое, теплостойкое и тропикоустойчивое, негерметичное.

Конструктивные особенности

Корпус соединителя изготовлен из металла, изолятор — из карболита. Вилка выполнена без патрубка, в некоторых вариациях исполнения предусмотрен прямой патрубок. Поляризация одношпоночная, что исключает неправильное сочленение и обеспечивает однозначную ориентацию ответной части. Провода присоединяются пайкой.

Соединители серии 2РТТ при наличии резиновых кожухов обладают пылебрызгозащищёнными свойствами. Важной особенностью является взаимосочленяемость с изделиями типов ШР и 2РТ-А, что упрощает замену вышедших из строя элементов без переделки ответных узлов.

Область применения

Изделие применяется в электротехнических системах для надёжного соединения в тяжёлых условиях: при повышенной вибрации, широком перепаде температур, воздействии влаги и тропического климата. Типовые сферы использования — приборные блоки, пульты, стойки и кабельные сборки, где требуется стабильная передача сигнала и питания по цепям постоянного и переменного тока.

Благодаря всеклиматическому исполнению и стойкости к вибрационным нагрузкам соединитель подходит для эксплуатации в составе оборудования, работающего на подвижных объектах и в неотапливаемых помещениях. При монтаже важно соблюдать поляризацию и обеспечивать надёжную резьбовую затяжку для сохранения заданных характеристик переходного сопротивления.

Указания по подбору и эксплуатации

1. Перед установкой убедитесь, что ответная часть совместима по типу и числу контактов.
2. Соблюдайте ориентацию по шпонке — это предотвращает повреждение контактов.
3. Затягивайте резьбовое соединение равномерно, без чрезмерного усилия.
4. При пайке проводов не допускайте перегрева изолятора из карболита.
5. Для защиты от пыли и брызг применяйте резиновые кожухи, если это предусмотрено условиями эксплуатации.

Соблюдение этих правил позволяет сохранить заявленные параметры: низкое сопротивление контакта, высокое сопротивление изоляции и устойчивость к вибрации на протяжении всего срока службы.
