Назначение соединителя 2РТТ28БПН7Ш41В

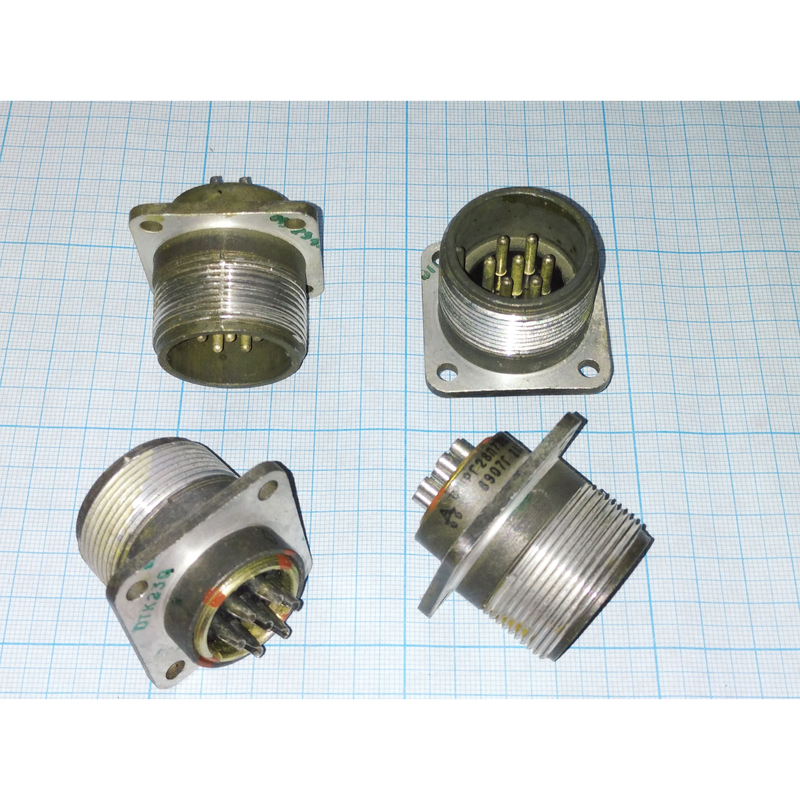

2РТТ28БПН7Ш41В — это блочная вилка, представляющая собой низкочастотный цилиндрический теплостойкий и тропикоустойчивый соединитель с резьбовой фиксацией. Изделие предназначено для объёмного монтажа и применяется в радиотехнической и радиоэлектронной аппаратуре, эксплуатируемой в различных климатических условиях. Соединитель обеспечивает электрическое соединение цепей постоянного или переменного тока с частотой до 3 МГц.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме и содержит следующую информацию:

• 2РТТ — тип соединителя;
• 28 — размер корпуса;
• Б — блочный (приборный) вариант исполнения;
• П — прямой патрубок;
• Н — гайка для неэкранированного кабеля;
• Ш — вилка;
• 41 — сочетание контактов;
• В — всеклиматическое исполнение.

Технические характеристики

Электрические параметры

Соединитель имеет 7 контактов диаметром 1,5 мм и предназначен для пайки проводов. Рабочее напряжение составляет до 700–850 В, максимальный ток на контакт — 20 А, суммарный ток на соединитель — 70 А. Сопротивление контактов — не более 2,5 мОм, сопротивление изоляции — не менее 1000 МОм. Рабочий диапазон частот — до 3 МГц.

Эксплуатационные параметры

Корпус соединителя выполнен пылебрызгозащищённым, контакты имеют серебряное покрытие, что обеспечивает надёжность соединения. Изделие работает при температурах от минус 60 °С до плюс 180 °С, выдерживает 500 сочленений-расчленений и наработку не менее 1000 часов. Теплостойкое и тропикоустойчивое исполнение позволяет использовать соединитель в различных климатах.

Совместимость и применение

Взаимосочленяется с розетками типа 2РТТ (например, 2РТТ28КПН7Г41В), а также с разъёмами ШР и 2РТ-А. Производители, такие как НПО «Каскад», предлагают его для объёмного монтажа. Благодаря совокупности характеристик соединитель подходит для радиотехнической и радиоэлектронной аппаратуры, работающей в цепях постоянного и переменного тока при напряжении до 700–850 В.

Комплектация и особенности

• Тип изделия: блочная вилка с резьбовой фиксацией;
• Количество контактов: 7;
• Диаметр контактов: 1,5 мм;
• Способ монтажа: пайка проводов, объёмный монтаж;
• Покрытие контактов: серебряное;
• Исполнение: всеклиматическое, теплостойкое, тропикоустойчивое;
• Степень защиты корпуса: пылебрызгозащищённый.

Соединитель 2РТТ28БПН7Ш41В сочетает прочную резьбовую фиксацию, устойчивость к широкому диапазону температур и коррозионно-климатическим воздействиям, что делает его применимым в ответственных узлах радиоэлектронной аппаратуры. Артикул изделия — 5683.
