Назначение соединителя 2РТТ28БПН7Ш41В

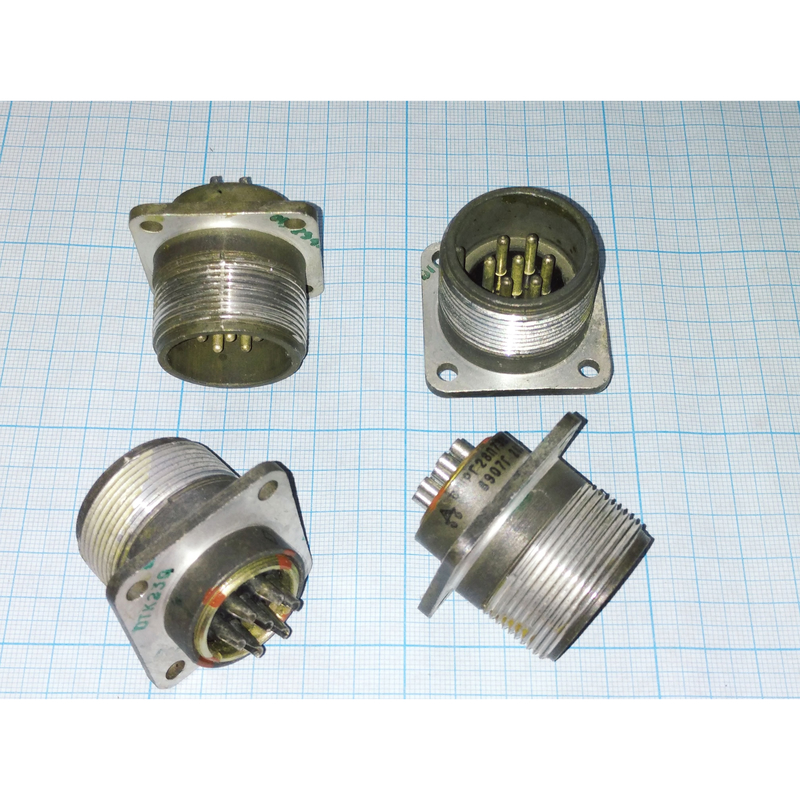

Соединитель 2РТТ28БПН7Ш41В с маркировкой «5» производства завода «Элекон» (г. Казань) представляет собой низкочастотный цилиндрический разъём серии 2РТТ, предназначенный для объёмного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной аппаратуре, промышленных устройствах и системах связи, где требуется надёжное электрическое соединение и защита контактов от воздействия пыли и влаги.

Маркировка «5» обозначает вид приёмки и исполнения по ГЕ0.364.120 ТУ. Это означает, что изделие прошло дополнительные испытания и соответствует повышенным требованиям по качеству и производственному контролю. Такой соединитель востребован в тех случаях, когда к стабильности работы и долговечности разъёмного соединения предъявляются особые условия.

Подтверждённые технические особенности

Конструкция разъёма обеспечивает защиту контактной группы от пыли и влаги, что допускает его эксплуатацию в условиях повышенной влажности и запылённости. Условный размер корпуса — 28, что соответствует диаметру корпуса в миллиметрах условного обозначения.

Часть соединителя — вилка, тип корпуса — приборный, с прямым патрубком и резьбовой фиксацией. Такое исполнение позволяет надёжно закрепить ответную часть и исключить самопроизвольное разъединение при вибрации и механических воздействиях.

• Количество контактов — 7.
• Способ присоединения проводов — пайка в контактные ножки.
• Максимальное рабочее напряжение постоянного тока — до 700 В.
• Рабочий диапазон частот серии 2РТТ — низкочастотные цепи до 3 МГц.
• Сопротивление контактов — малое, от десятых долей до единиц миллиом в зависимости от диаметра контакта.
• Приёмка — «5» по ГЕ0.364.120 ТУ.
• Год выпуска — 2015.
• Категория — 2РТТ28.
• Артикул — 50587.

Применение и эксплуатационные свойства

Благодаря низкому сопротивлению контактов соединитель обеспечивает малые потери и стабильную передачу сигнала или питания. Это делает его пригодным для использования в цепях, где важна точность и надёжность соединения: в блоках питания, измерительных трактах, системах управления и связи.

Пылевлагозащищённое исполнение расширяет область применения разъёма. Он может использоваться в помещениях с повышенной влажностью, на производственных объектах с высокой запылённостью, а также в составе аппаратуры, работающей в неблагоприятных условиях окружающей среды.

Резьбовая фиксация и приборный тип корпуса с прямым патрубком упрощают монтаж и обслуживание: соединение собирается и разбирается без специального инструмента, при этом сохраняется механическая прочность и стабильность электрического контакта.

Серия 2РТТ28 объединяет цилиндрические низкочастотные соединители, рассчитанные на объёмный монтаж. Модель 2РТТ28БПН7Ш41В с приёмкой «5» относится к изделиям повышенного качества и предназначена для ответственных применений, где требуется сочетание компактности, защищённости и надёжной передачи электрического сигнала или питания.
