Назначение изделия

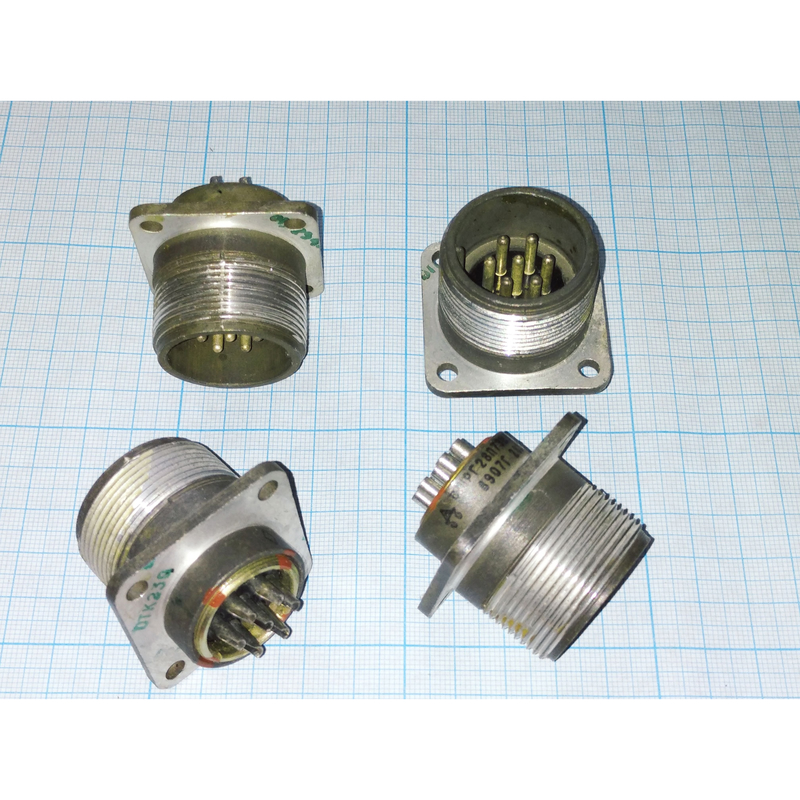

2РТТ28БПН7Ш41В представляет собой вилку блочную цилиндрического низкочастотного разъёма серии 2РТТ. Изделие предназначено для электрического соединения в радиотехнической и радиоэлектронной аппаратуре и применяется как разъём общего назначения. Основная задача данной вилки — обеспечение надёжного контакта в цепях постоянного и переменного тока с рабочими частотами до 3 МГц.

Конструкция ориентирована на внутренний блочный монтаж с использованием неэкранированных кабелей. Это означает, что разъём устанавливается внутри корпуса устройства или блока, где не требуется экранирование сигнальных цепей от внешних электромагнитных помех. Благодаря блочному исполнению вилка удобна для соединения отдельных узлов и модулей аппаратуры между собой.

Подтверждённые особенности и параметры

Модель выпускается во всеклиматическом исполнении «5» (2015 год). Маркировка Ш41В содержит указание на тип изделия: буква Ш обозначает вилку, а число 41 — комбинацию контактов. Условный размер корпуса составляет 28, что определяет габаритные и присоединительные характеристики разъёма.

Ниже перечислены основные технические характеристики, заявленные для данной модели.

• Количество контактов — 7 штук, диаметр каждого контакта 2,5 мм, покрытие серебром.
• Рабочий ток на контакт — 25 ампер.
• Максимальное рабочее напряжение — от 700 до 850 вольт.
• Сопротивление контакта — не более 1 миллиома.
• Сопротивление изоляции — не менее 1000 до 5000 мегаом.
• Количество сочленений и расчленений — 500 циклов.
• Тип сочленения — резьбовое, с одношпоночной поляризацией.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и снижает потери в местах соединения. Резьбовое сочленение с одношпоночной поляризацией исключает неправильное подключение и удерживает вилку в ответной части при механических воздействиях. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать изделие в жёстких климатических условиях, что согласуется с всеклиматическим исполнением «5».

Применение и условия эксплуатации

Вилка 2РТТ28БПН7Ш41В применяется в составе радиоэлектронной аппаратуры для коммутации цепей питания и сигнальных цепей с частотами до 3 МГц. Типовые сферы использования — внутренний блочный монтаж, соединение модулей и узлов, передача постоянного и переменного тока в пределах заявленных электрических параметров.

Изделие рассчитано на работу с неэкранированными кабелями, поэтому его рационально применять там, где требования к защите от помех не являются критическими, а важны надёжность механического соединения и стойкость к температурным перепадам. Ресурс в 500 циклов сочленения и расчленения определяет область применения как разъём для соединений, которые не подвергаются частой перекоммутации, но должны сохранять стабильные характеристики в течение длительного срока службы.

При монтаже следует учитывать условный размер корпуса 28 и резьбовой способ фиксации, а также соблюдать поляризацию при соединении с ответной частью. Соблюдение этих условий обеспечивает заявленные значения сопротивления контакта и изоляции, а также бесперебойную работу аппаратуры в диапазоне температур от минус 60 до плюс 100 градусов Цельсия.
