Назначение

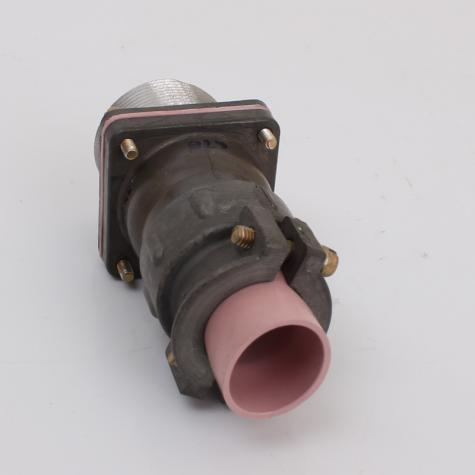

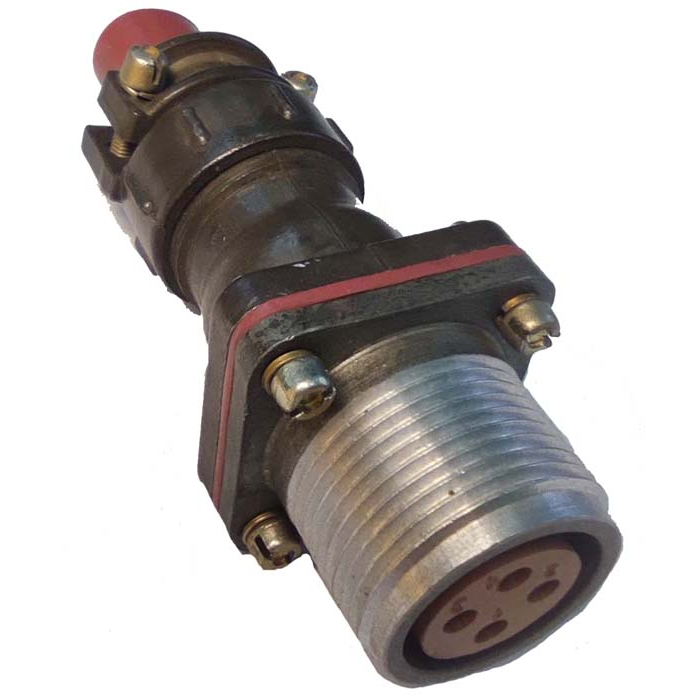

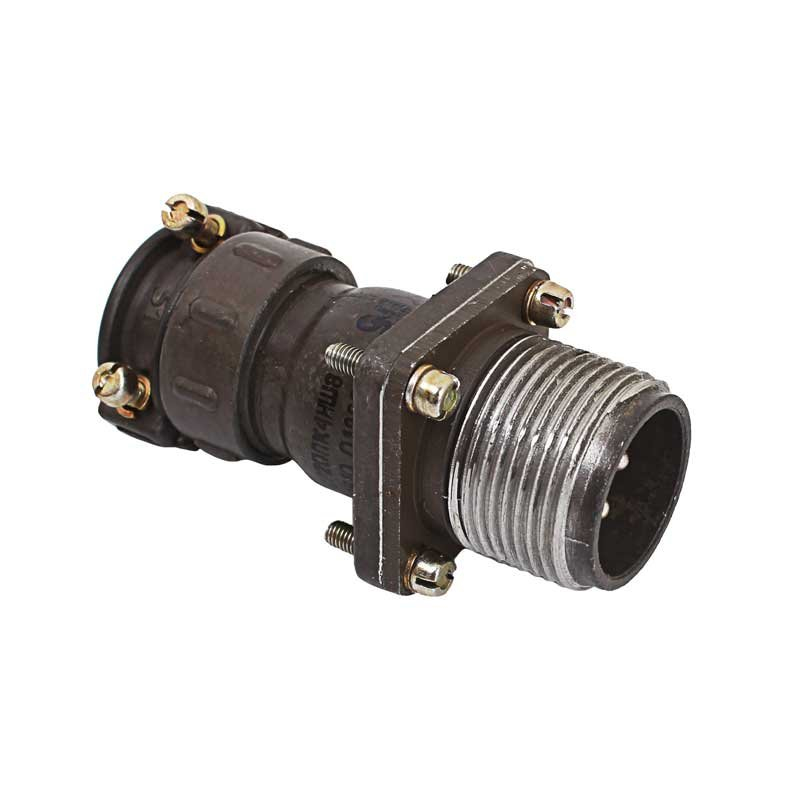

2РТТ28БПН7Ш11В — блочная вилка цилиндрического низкочастотного соединителя серии 2РТТ. Изделие предназначено для внутренней установки в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Применяется там, где требуется разъёмное соединение с резьбовой фиксацией и стойкостью к внешним воздействиям.

Артикул: 5680. Категория: 2РТТ28. Производитель в предоставленных данных не указан. Приёмка: «ОТК».

Расшифровка обозначения

Маркировка 2РТТ28БПН7Ш11В описывает конструкцию и условия эксплуатации соединителя. Ниже приведены подтверждённые значения.

• 2РТТ — тип соединителя: пылебрызгозащищённый, теплостойкий, тропикоустойчивый.
• 28 — условный размер корпуса.
• Б — блочный (приборный) тип.
• ПН — прямой патрубок с гайкой для неэкранированного кабеля.
• 7 — семь контактов диаметром 2,5 мм.
• Ш — вилка.
• 11 — комбинация контактов.
• В — всеклиматическое исполнение.

Технические характеристики

• Номинальный ток на контакт — до 25 А; общий ток — до 175 А.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Ресурс соединений и расчленений — 500 циклов.
• Наработка — 1000 часов.
• Вибрация — диапазон 1–5000 Гц с ускорением до 300 м/с² (30 g).
• Механический удар — изделие рассчитано на механический удар.
• Рабочая температура — от -60 до +100 °C, возможна кратковременная работа до +180 °C.
• Пониженное давление — до 1,3 × 10⁻⁴ Па.
• Срок хранения — 15 лет.

Конструктивные особенности и монтаж

Соединитель имеет резьбовое соединение и негерметичную конструкцию. Монтаж выполняется объёмной пайкой. Контакты имеют серебряное покрытие. Для подключения предусмотрен прямой патрубок с гайкой под неэкранированный кабель.

Вилка предназначена для внутренней установки в аппаратуре. Она обеспечивает надёжное электрическое соединение в цепях постоянного и переменного тока в указанных диапазонах частоты и напряжения. Пылебрызгозащищённое, теплостойкое и тропикоустойчивое исполнение расширяет область применения.

Применение и совместимость

2РТТ28БПН7Ш11В используется в радиотехнической и радиоэлектронной аппаратуре. Основное назначение — создание разъёмных соединений, которые должны сохранять работоспособность при вибрации, механических ударах, широком диапазоне температур и пониженном давлении.

Изделие является заменой модели ШР28ПК7НШ9 благодаря аналогичным параметрам корпуса и контактов. Это позволяет применять 2РТТ28БПН7Ш11В в тех же цепях, где ранее использовалась указанная модель, при соблюдении электрических и эксплуатационных ограничений.

Приёмка «ОТК» подтверждает, что изделие прошло контроль качества в рамках указанной категории. Перед установкой следует учитывать негерметичность конструкции и неэкранированное исполнение кабельного ввода.
