Общее описание изделия

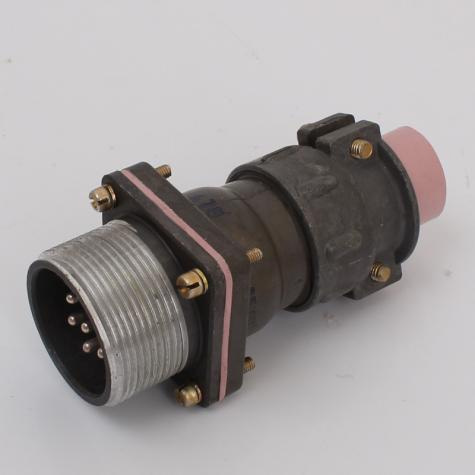

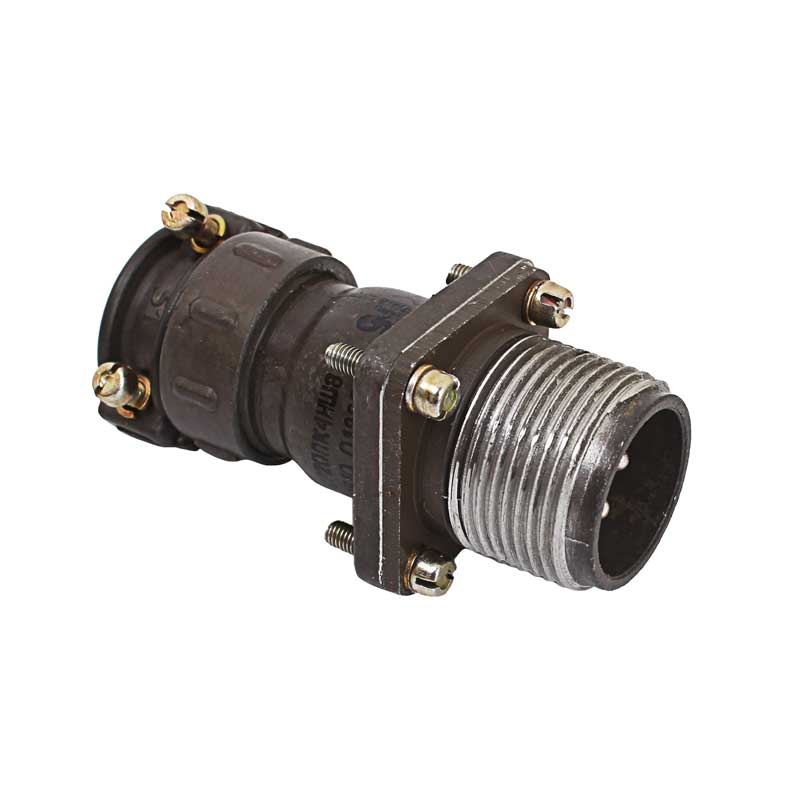

2РТТ28БПН7Ш11В — это блочная вилка цилиндрического низкочастотного соединителя серии 2РТТ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие относится к классу пылебрызгозащищённых соединителей и выпускается во всеклиматическом исполнении, что позволяет применять его в аппаратуре, эксплуатируемой в широком диапазоне климатических условий. Вилка является заменой модели ШР28ПК7НШ9 и предназначена для блочного монтажа в составе радиоэлектронной и радиотехнической аппаратуры.

Расшифровка обозначения

Обозначение соединителя построено по стандартной схеме и содержит полную информацию о его конструкции и назначении:

• 2РТТ — серия пылебрызгозащищённых соединителей;
• 28 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса;
• ПН — прямой патрубок с гайкой для неэкранированного кабеля;
• 7 — количество контактов диаметром 2,5 мм;
• Ш — вилка, то есть исполнение со штыревыми контактами;
• 11 — код сочетания контактов;
• В — всеклиматическое исполнение.

Такая расшифровка позволяет однозначно определить тип корпуса, способ присоединения кабеля и число контактных элементов ещё до обращения к технической документации.

Конструктивные особенности

Соединитель выполнен теплостойким и тропикоустойчивым. Корпусные детали соединяются резьбовым способом, а взаимное расположение частей обеспечивается одношпоночной поляризацией, которая исключает неправильное сочленение. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление. Монтаж проводников выполняется объёмным способом пайкой. Вид корпуса — блочный кабельный, что позволяет закреплять вилку непосредственно на приборной панели или корпусе блока.

Основные технические характеристики

• Рабочий ток на контакт — до 25 А, суммарный ток — до 175 А;
• Максимальное напряжение — от 700 до 850 В;
• Сопротивление контакта — не более 1 мОм;
• Сопротивление изоляции — не менее 1000–5000 МОм;
• Количество сочленений-расчленений — 500;
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• Вибрация — диапазон от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате;
• Механический удар — до 10 000 метров на секунду в квадрате;
• Наработка — не менее 1000 часов;
• Срок сохраняемости — 15 лет.

Применение и замена

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для внутреннего монтажа во всеклиматическом исполнении, изготовленный по техническим условиям ТУ ГЕ0.364.120 ТУ. Благодаря пылебрызгозащищённому исполнению и стойкости к климатическим воздействиям изделие подходит для оборудования, работающего в сложных условиях эксплуатации.

Модель 2РТТ28БПН7Ш11В является заменой ШР28ПК7НШ9. Она имеет аналогичную конструкцию, но обладает улучшенными характеристиками для блочного монтажа, что делает её предпочтительным выбором при обновлении или ремонте существующего парка аппаратуры.
