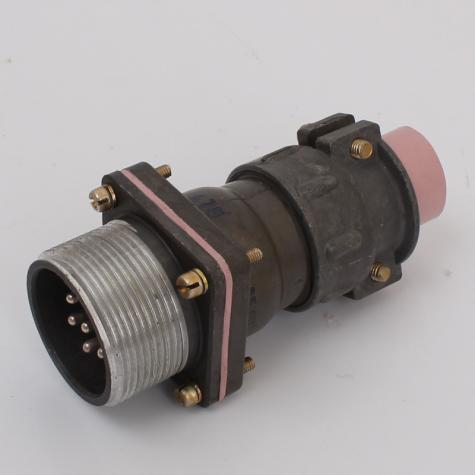

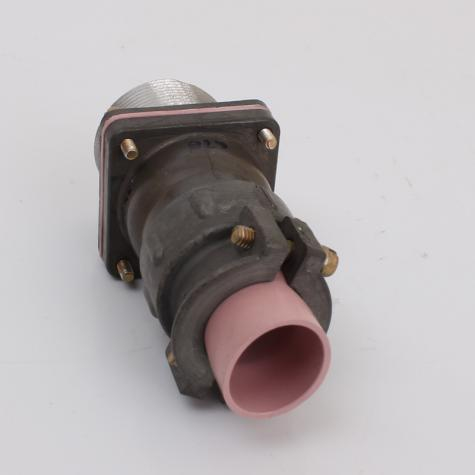

2РТТ28БПН7Ш11В: надёжная приборная вилка для промышленной аппаратуры

Разъём 2РТТ28БПН7Ш11В — низкочастотный цилиндрический многоконтактный соединитель серии 2РТТ, рассчитанный на применение в электрических цепях постоянного и переменного тока частотой до 3 МГц. Исполнение ориентировано на приборный монтаж, подключение неэкранированного кабеля и работу оборудования в широком диапазоне внешних воздействий.

Расшифровка маркировки

Обозначение 2РТТ28БПН7Ш11В содержит основные конструктивные параметры изделия:

Таким образом, 2РТТ28БПН7Ш11В представляет собой блочную вилку с прямым патрубком для присоединения неэкранированного кабеля, с семью штырьковыми контактами диаметром 2,5 мм.

Ключевые технические параметры

Контактная группа схемы 11 включает семь контактов Ø 2,5 мм. Для каждого такого контакта допускается токовая нагрузка до 25 А, а суммарная нагрузка на соединитель может достигать 175 А при соблюдении условий эксплуатации и правильном распределении токов по цепям. Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления и сохранению качества электрического соединения.

Указанные показатели делают разъём подходящим для коммутации цепей питания, управления, контроля и передачи низкочастотных сигналов в составе радиоэлектронной, промышленной и специальной аппаратуры.

Конструкция и условия эксплуатации

Соединитель использует резьбовое сочленение: после стыковки вилки с ответной частью корпус фиксируется резьбой, что помогает исключить самопроизвольное рассоединение при вибрациях и механических нагрузках. Одношпоночная поляризация корпусов предотвращает неправильную ориентацию при подключении.

Корпус выполнен в металлическом исполнении, а изолятор — из карболита. Блочная конструкция предназначена для установки на корпус прибора, шкафа, панели или другого оборудования. Прямой патрубок упрощает ввод кабеля по оси разъёма, а гайка типа «Н» рассчитана на использование неэкранированного кабеля.

Разъём сохраняет работоспособность в условиях вибрации частотой от 1 до 5000 Гц при ускорении до 300 м/с², а также выдерживает одиночные механические удары с ускорением до 10 000 м/с². Такие характеристики важны для аппаратуры, эксплуатируемой на транспорте, в производственных установках, системах автоматики и другом оборудовании с повышенной механической нагрузкой.

Где применяется 2РТТ28БПН7Ш11В

Вилка 2РТТ28БПН7Ш11В может применяться там, где требуется разъёмное и механически прочное подключение многожильного кабеля к приборной части оборудования:

• В шкафах управления, распределительных устройствах и системах промышленной автоматики

• В измерительной, контрольной и испытательной аппаратуре

• В радиоэлектронных устройствах общего назначения

• В бортовых и стационарных системах, работающих при вибрации и температурных перепадах

• В оборудовании, где необходимо передавать питание и сигналы через семь отдельных цепей

• В узлах, требующих сервисного отключения кабеля без перепайки проводников

При подборе ответной части важно учитывать серию, размер корпуса 28, поляризацию, контактную схему 11, тип контактов и способ монтажа. Соединители 2РТТ по соответствующим техническим условиям указываются как взаимосочленяемые с отдельными соединителями серий ШР и 2РТ-А, однако фактическую совместимость конкретной пары следует проверять по документации на оба изделия.

2РТТ28БПН7Ш11В — функциональное решение для устойчивого приборного соединения семи электрических цепей: с токовой нагрузкой до 25 А на контакт, резьбовой фиксацией, широким температурным диапазоном и всеклиматическим исполнением.
