Назначение разъёма 2РТТ28БПН7Ш11В

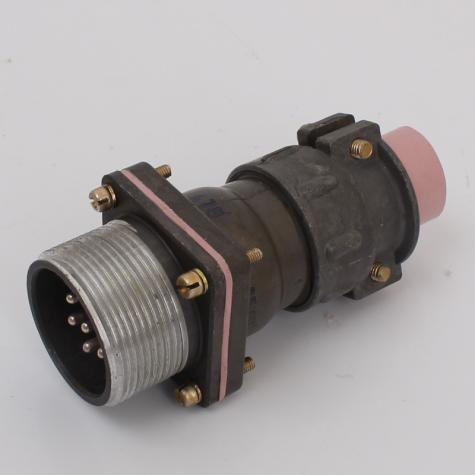

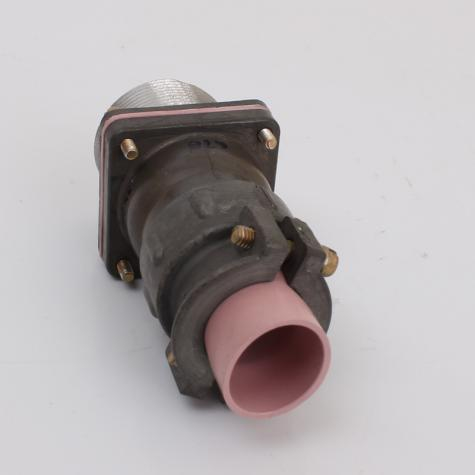

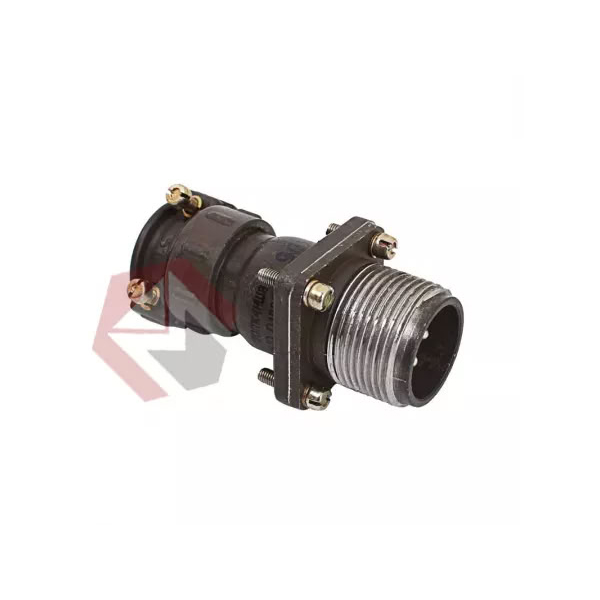

2РТТ28БПН7Ш11В — цилиндрический низкочастотный пылебрызгозащищённый электрический разъём‑вилка серии 2РТТ производства казанского завода «Элекон». Изделие относится к приборному исполнению, на что указывает обозначение «БПН» в маркировке, и предназначено для внутреннего монтажа в радиоэлектронной и измерительной аппаратуре. Разъём обеспечивает электрическое соединение цепей питания и сигнальных линий внутри блоков, стоек и пультов, где требуется компактная установка и защита контактов от пыли и брызг.

Модификация с индексом «5» поставляется с приёмкой «5», что подтверждает соответствие изделия требованиям, предъявляемым к элементам ответственного применения. Год выпуска экземпляров данной партии — 2015.

Подтверждённые технические особенности

Конструкция разъёма рассчитана на эксплуатацию в жёстких условиях и характеризуется следующими параметрами:

• Количество контактов — 7 штыревых контактов диаметром 2,5 мм.
• Номинальный рабочий ток на контакт — до 35 А, общий ток на разъём — порядка 155 А.
• Рабочее напряжение — цепи постоянного и переменного тока до 850 В (амплитудное значение) при частоте до 3 МГц.
• Корпус — металлический, приборный тип, без патрубка, пылебрызгозащищённое исполнение.
• Степень защиты — пылебрызгозащищённый разъём, предназначенный для работы во всеклиматическом исполнении.
• Рабочий диапазон температур — от примерно минус 60 до плюс 100 градусов Цельсия.
• Контакты — из латуни с серебряным покрытием, извлекаемые, с низким сопротивлением контакта порядка 1–2,5 мОм.
• Прочность соединения — ресурс многократных сочленений‑расчленений около 500 циклов.

Устойчивость к нагрузкам

Разъём выдерживает значительные вибрационные и ударные нагрузки, что типично для радиоэлектронной аппаратуры и промышленного оборудования. Совокупность перечисленных свойств позволяет применять изделие в составе ответственных узлов, работающих в условиях повышенных механических воздействий.

Применение и монтаж

Монтаж разъёма — объёмный, выполняется пайкой жил кабеля; типовое соединение — пайка. Извлекаемые контакты упрощают обслуживание и замену отдельных элементов при ремонте аппаратуры.

Изделие применяется в измерительной и радиоэлектронной технике, в блоках питания и коммутационных узлах, где необходимо передавать токи до 35 А на контакт при напряжении до 850 В. Пылебрызгозащищённое и всеклиматическое исполнение делает разъём пригодным для работы в широком диапазоне температур — от минус 60 до плюс 100 градусов Цельсия.

Артикул изделия — 50586, категория — 2РТТ28, производитель — Элекон. Приёмка «5», год выпуска 2015.
