Назначение соединителя

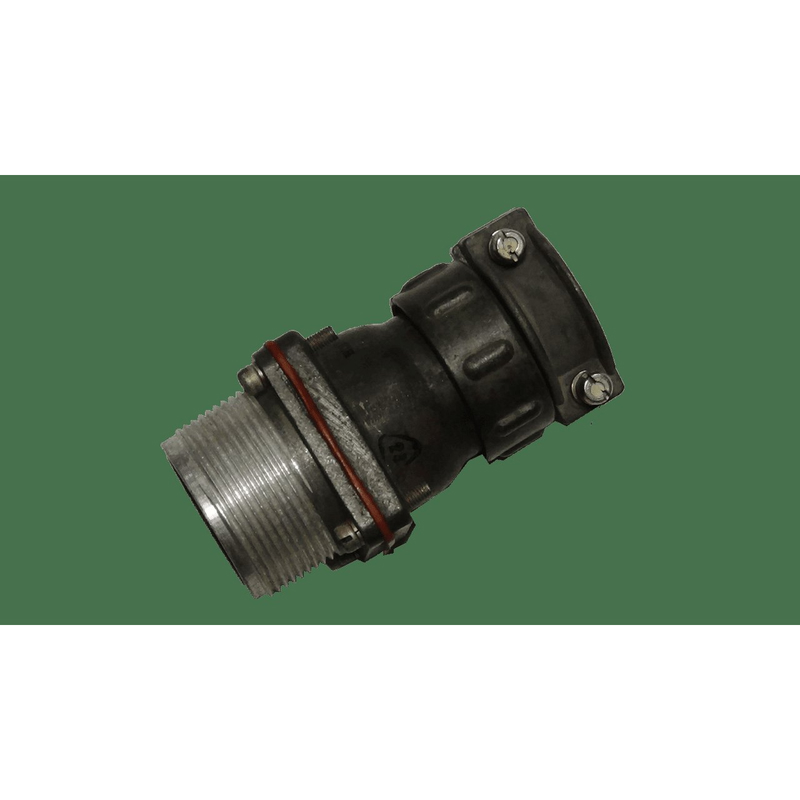

2РТТ28БПН7Ш11В — это блочная вилка цилиндрического низкочастотного соединителя производства завода «Элекон», выпущенная в исполнении «5». Изделие предназначено для работы в составе радиотехнической и радиоэлектронной аппаратуры, где требуется надёжная коммутация электрических цепей в герметичных условиях эксплуатации. Вилка применяется для объёмного внутреннего монтажа и обеспечивает электрическое соединение при помощи пайки.

Конструкция ориентирована на эксплуатацию в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Всеклиматическое исполнение по ТУ ГЕ0.364.120 ТУ позволяет использовать соединитель в аппаратуре, работающей в широком диапазоне климатических условий.

Подтверждённые технические особенности

Соединитель оснащён семью контактами диаметром 2,5 мм с серебряным покрытием. Максимальный ток на один контакт составляет 25 А, а общий ток через все контакты достигает 175 А. Электрическая прочность и стабильность работы подтверждаются значением сопротивления изоляции не менее 5000 МОм.

• Количество контактов: 7, диаметр 2,5 мм, покрытие серебряное.
• Максимальный ток на контакт: 25 А, суммарно до 175 А.
• Рабочее напряжение: до 850 В.
• Частотный диапазон: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Количество сочленений: 500 циклов.
• Исполнение: всеклиматическое по ТУ ГЕ0.364.120 ТУ.
• Приемка: «5».
• Год выпуска: 2004.

Вилка выполнена в блочном исполнении с прямым патрубком и гайкой, предназначенной для внутреннего объёмного монтажа пайкой. Применяется неэкранированный кабель. Корпус металлический, изолятор карболитовый. Поляризация корпуса одношпоночная, фиксация резьбовая. Изделие пылебрызгозащищено и предназначено для герметичных условий эксплуатации.

Применение и условия эксплуатации

Благодаря совокупности характеристик, 2РТТ28БПН7Ш11В применяется в аппаратуре, где необходима передача значительных токов при умеренных напряжениях и относительно невысоких частотах. Типичные области использования — радиотехнические и радиоэлектронные устройства, включая блоки питания, силовые цепи, коммутационные узлы и другие компоненты, работающие в составе комплексов, подверженных воздействию влаги, пыли и перепадов температуры.

Резьбовая фиксация обеспечивает надёжное удержание соединения при механических нагрузках и вибрациях, а одношпоночная поляризация исключает неправильное сочленение. Прямой патрубок и гайка упрощают монтаж внутри блока при прокладке неэкранированного кабеля. Исполнение «5» и приёмка соответствующей категории подтверждают пригодность изделия для ответственных применений.

Соединитель поставляется в заводской упаковке. Артикул изделия — 20535, категория — 2РТТ28. Изготовитель — завод «Элекон».
