Назначение разъёма

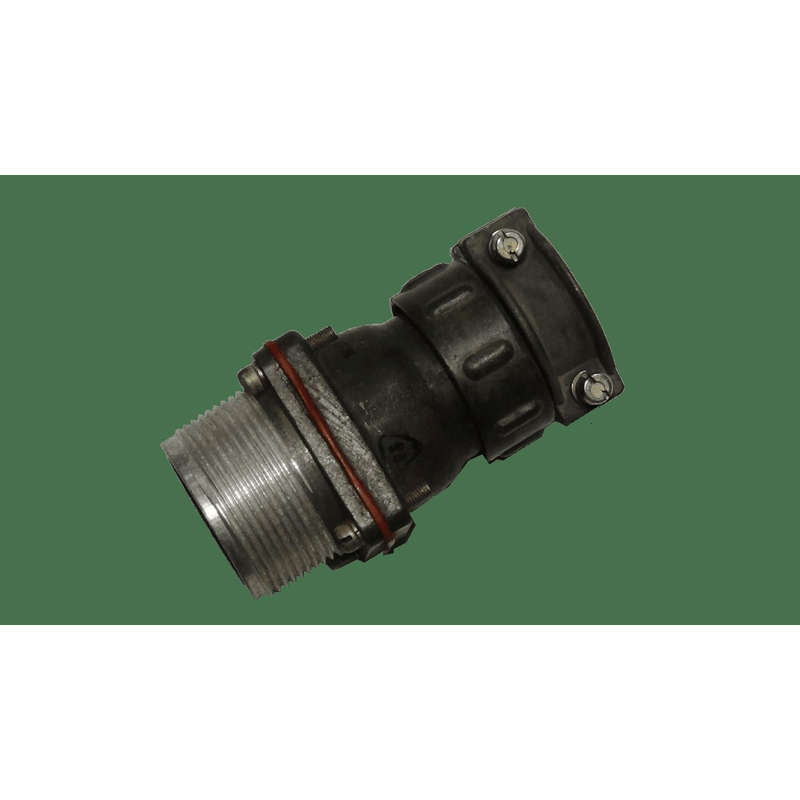

2РТТ28БПН7Ш11В Элекон «5» — это цилиндрический низкочастотный блочный разъём, выпускаемый в виде вилки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой сигнала до 3 МГц. Максимальное рабочее напряжение составляет 850 В. Разъём применяется в составе приборов и блоков, где требуется надёжное объёмное соединение при внутреннем монтаже.

Исполнение «5» соответствует всеклиматическому и тропикоустойчивому варианту, что позволяет эксплуатировать изделие в условиях повышенной влажности и перепадов температур без потери рабочих свойств.

Подтверждённые технические особенности

Соединитель оснащён семью контактами диаметром 2,5 мм. Контактная группа имеет серебряное покрытие, а переходное сопротивление одного контакта не превышает 1 мОм. Такие параметры обеспечивают стабильную передачу тока с минимальными потерями.

• Максимальная токовая нагрузка на один контакт — 25 А, суммарная нагрузка на разъём — до 175 А.
• Ресурс по сочленениям и расчленениям — 500 циклов.
• Сопротивление изоляции — не менее 5000 МОм.
• Корпус выполнен из металла, изолятор — из карболита.
• Поляризация одношпоночная, что исключает неправильное соединение ответных частей.
• Степень защиты — пылебрызгозащищённая, корпус негерметичный.
• Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.

Вилка имеет прямой патрубок и гайку, рассчитана на внутренний объёмный монтаж пайкой с использованием неэкранированного кабеля. Конструкция ориентирована на установку внутри приборов, а не на наружное применение.

Совместимость и приёмка

Разъём взаимосочленяется с изделиями серий ШР и 2РТ-А, что расширяет возможности его применения при замене или сборке однотипных соединений. Изделие соответствует требованиям ТУ ГЕ0.364.120 ТУ, а также обозначению АШДК.434410.060ТУ.

Приёмка выполнена по варианту «5». Год выпуска указан как 2003. Изделие поставляется в заводской упаковке, что подтверждает сохранность контактов и защиту от загрязнений при транспортировке и хранении.

Область применения

Благодаря сочетанию токовой нагрузки, климатического исполнения и виброустойчивой конструкции разъём востребован в приборостроении, радиоэлектронике и промышленном оборудовании. Он подходит для силовых и сигнальных цепей низкой частоты в составе блоков, работающих при экстремальных температурах.

Комплектация и монтаж

Вилка рассчитана на объёмный монтаж пайкой внутри корпуса прибора. Для подключения используется неэкранированный кабель, а прямое исполнение патрубка упрощает прокладку проводников в ограниченном пространстве. Заводская упаковка обеспечивает поставку без механических повреждений и загрязнений контактных поверхностей.
