Назначение соединителя 2РТТ28БПН7Ш11В

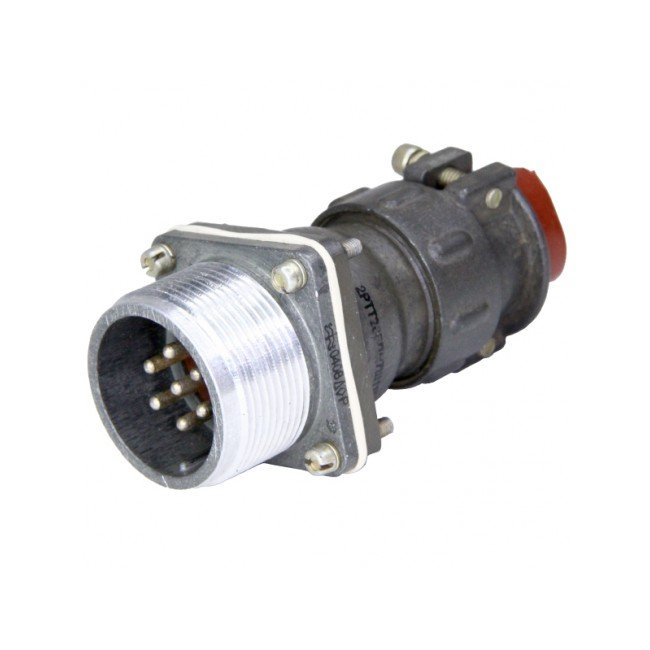

Соединитель 2РТТ28БПН7Ш11В (артикул 40455) представляет собой пылебрызгозащищённый цилиндрический низкочастотный соединитель общего назначения. Он предназначен для применения в радиотехнической и радиоэлектронной аппаратуре и используется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700–850 В (амплитудное значение).

Изделие состоит из вилки (обозначение Ш в маркировке) и розетки и применяется для внутреннего монтажа в приборах. Исполнение — всеклиматическое (обозначение В), что подтверждает пригодность соединителя к эксплуатации в различных климатических зонах.

Подтверждённые технические характеристики

Основные электрические параметры соединителя приведены ниже и подтверждены данными каталога:

• Рабочий ток на контакт — 25 А.
• Диаметр контакта — 2,5 мм.
• Покрытие контактов — серебро.
• Сопротивление электрического контакта — не более 1 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество контактов — 7.
• Число сочленений-расчленений — 500.
• Монтаж — пайкой.
• Поляризация корпусов — одношпоночная.

Такое сочетание параметров обеспечивает стабильную передачу тока в цепях средней мощности при сохранении низкого переходного сопротивления контактной пары.

Климатические и механические параметры

Соединитель рассчитан на работу в жёстких условиях эксплуатации. Рабочий диапазон температур составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, при этом допускается смена температур до плюс 180 градусов Цельсия. Изделие выдерживает пониженное давление 1,3·10⁻⁴ Па, вибрацию в диапазоне от 1 до 5000 Гц и удары с ускорением до 1500 м/с².

К механическим свойствам относится одношпоночная поляризация корпусов, исключающая неправильное сочленение вилки и розетки, а также паячный способ монтажа. Минимальная наработка составляет 1000 часов, срок сохраняемости — 15 лет.

Применение и приёмочные данные

Соединитель 2РТТ28БПН7Ш11В применяется для внутреннего монтажа в радиотехнической и радиоэлектронной аппаратуре, работающей в цепях постоянного и переменного тока частотой до 3 МГц. Благодаря пылебрызгозащищённому исполнению и всеклиматическому варианту исполнения он подходит для аппаратуры, эксплуатируемой в сложных условиях.

Товар имеет приёмку «5», а его выпуск относится к периоду 2004–2009 годов. Производитель в предоставленных данных не указан. Категория товара — 2РТТ28.

Таким образом, 2РТТ28БПН7Ш11В «5» — это семиконтактный низкочастотный соединитель с серебряным покрытием контактов, рассчитанный на ток до 25 А на контакт и предназначенный для ответственных цепей коммутации в составе радиоэлектронной аппаратуры.
