Назначение соединителя 2РТТ28БПН7Ш11В

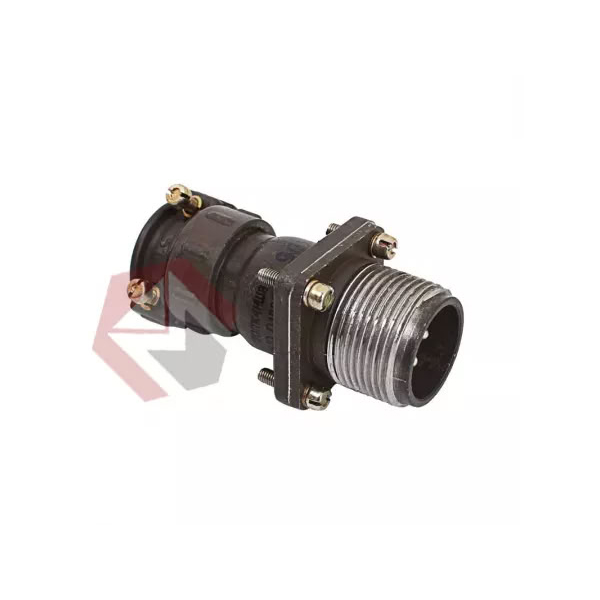

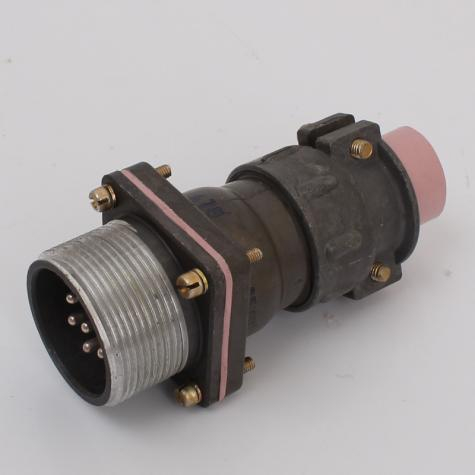

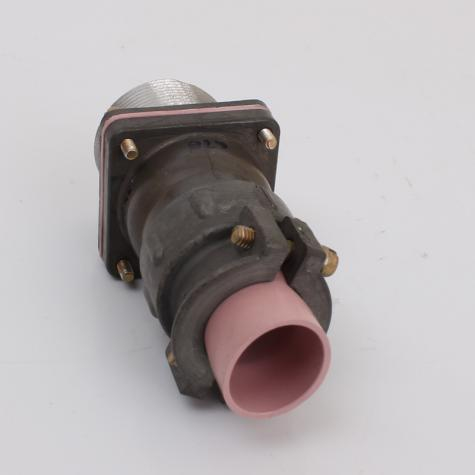

2РТТ28БПН7Ш11В — это блочная вилка низкочастотного цилиндрического соединителя серии 2РТТ с прямым патрубком и гайкой, предназначенная для монтажа неэкранированным кабелем. Изделие применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Соединитель относится к классу пылебрызгозащищённых, теплостойких и тропикоустойчивых изделий с резьбовой фиксацией сочленения. Основная область применения — радиоэлектронная и радиотехническая аппаратура общего назначения, а также внутренний монтаж оборудования, где требуется надёжное разъёмное соединение кабельных линий.

Блочное исполнение с прямым патрубком и гайкой позволяет закреплять вилку непосредственно на корпусе блока или прибора, обеспечивая удобный доступ к разъёму при эксплуатации и обслуживании.

Расшифровка обозначения 2РТТ28БПН7Ш11В

Маркировка изделия построена по стандартной схеме и содержит полную информацию о конструкции и исполнении соединителя:

• 2РТТ — тип соединителя, низкочастотный цилиндрический соединитель серии 2РТТ.
• 28 — условный размер корпуса.
• БПН — блочный монтаж с прямым патрубком и гайкой для неэкранированного кабеля.
• 7 — количество контактов в соединителе.
• Ш — вилка, то есть исполнение со штыревыми контактами.
• 11 — сочетание контактов.
• В — всеклиматическое исполнение, допускающее эксплуатацию в различных климатических зонах.

Таким образом, по обозначению можно однозначно определить, что перед нами семиконтактная вилка блочного монтажа с прямым патрубком и гайкой, рассчитанная на присоединение неэкранированного кабеля.

Технические характеристики

Соединитель 2РТТ28БПН7Ш11В рассчитан на работу в цепях с максимальным рабочим напряжением до 700 В. Сопротивление изоляции составляет не менее 1000–5000 МОм, что обеспечивает надёжную электрическую изоляцию цепей друг от друга и от корпуса.

Ток на контакт диаметром 2,5 мм достигает 25 А. Контакты имеют серебряное покрытие, что снижает переходное сопротивление и повышает стабильность соединения при многократных сочленениях.

Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при воздействии вибраций и одиночных ударов с ускорением до 10 000 метров на секунду в квадрате.

Ресурсные показатели соединителя:

• количество сочленений-расчленений — 500 циклов;
• наработка — не менее 1000 часов.

Резьбовая фиксация обеспечивает механическую прочность и устойчивость соединения к вибрационным нагрузкам, исключая самопроизвольное разъединение в процессе эксплуатации.

Конструктивные особенности и применение

Вилка выполнена в блочном исполнении: прямой патрубок и гайка предназначены для закрепления неэкранированного кабеля и монтажа соединителя на блоке. Пылебрызгозащищённое исполнение препятствует проникновению пыли и брызг внутрь корпуса, что важно при работе оборудования в условиях повышенной влажности и загрязнённости.

Теплостойкое и тропикоустойчивое исполнение позволяет использовать соединитель в аппаратуре, эксплуатируемой в жарком и влажном климате. Всеклиматическое исполнение, обозначенное буквой В в маркировке, подтверждает пригодность изделия для работы в различных климатических зонах.

Основное применение — внутренний монтаж радиоэлектронной и радиотехнической аппаратуры общего назначения. Соединитель подходит для коммутации цепей питания и сигнальных цепей с частотой до 3 МГц, где требуется разъёмное соединение с повышенной механической стойкостью и защитой от внешних воздействий.

Артикул изделия — 5679, категория — 2РТТ28. Производитель в предоставленных данных не указан.
