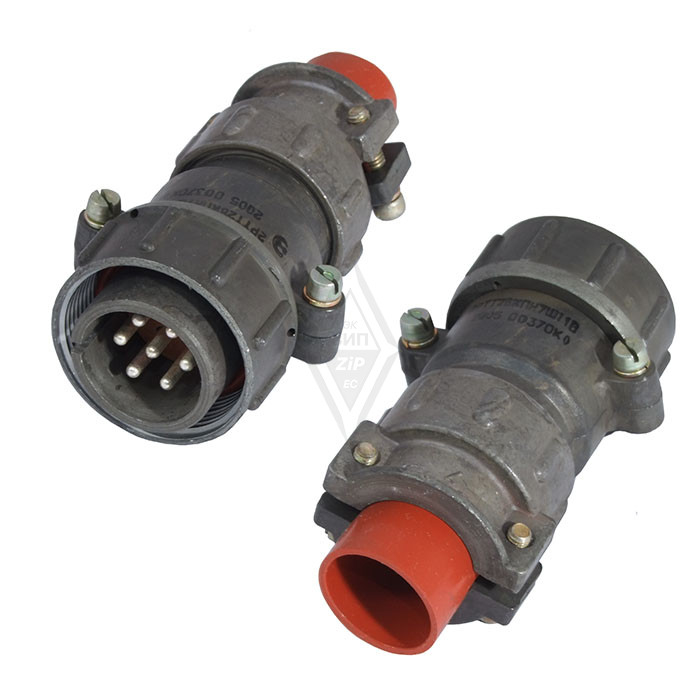

Назначение соединителя 2РТТ28БПН7Г41В

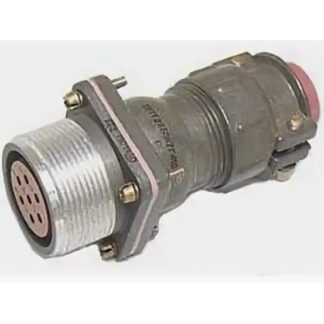

2РТТ28БПН7Г41В — это блочная (приборная) розетка из серии пылевлагозащищённых цилиндрических соединителей 2РТТ. Изделие предназначено для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Такое сочетание делает розетку пригодной как для цепей питания, так и для передачи сигналов в составе электро- и радиооборудования.

Блочное исполнение означает, что соединитель рассчитан на установку непосредственно в корпус прибора или блока аппаратуры, а не на оконцевание кабеля. Розетка применяется в электро- и радиооборудовании, а также в контрольно-измерительных приборах, где требуется надёжное разъёмное соединение при воздействии пыли, влаги, вибрации и перепадов температуры.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя построена по стандартной для серии 2РТТ схеме и несёт полную информацию о его исполнении:

• 2РТТ — тип соединителя;
• 28 — условный размер корпуса;
• Б — блочное (приборное) исполнение;
• П — прямой патрубок;
• Н — неэкранированный;
• 7 — число контактов;
• Г41 — сочетание контактов;
• В — модификация.

Конструктивно розетка имеет 7 контактов диаметром 1,5 мм и резьбовую фиксацию сочленения, что исключает самопроизвольное разъединение под действием вибрации. Корпус изделия металлический, изолятор выполнен из карболита, а покрытие контактов — серебро. Серебряное покрытие обеспечивает стабильное переходное сопротивление и сохраняет его в течение длительного срока службы.

Технические характеристики

Основные электрические и эксплуатационные параметры соединителя подтверждены для следующих значений:

• максимальное рабочее напряжение — 700–850 В;
• сопротивление контактов — не более 2,5 мОм;
• токовая нагрузка на контакт — до 10 А;
• общая токовая нагрузка — 70 А;
• рабочая температура — от минус 60 до плюс 100 °C;
• кратковременный нагрев — до плюс 180 °C;
• вибрация — 1–10000 Гц при ускорении до 30 g;
• ускорение — до 2000 м/с²;
• ресурс сочленений-расчленений — не менее 500 циклов;
• наработка — 1000 часов;
• срок сохраняемости — 20 лет.

Розетка относится к теплостойким и тропикоустойчивым изделиям. Это означает, что она сохраняет работоспособность при повышенной температуре и в условиях влажного тропического климата, что важно для аппаратуры, эксплуатируемой в сложных условиях.

Совместимость и применение

Розетка 2РТТ28БПН7Г41В взаимосочленяема с вилками серий 2РТТ, ШР и 2РТА. Такая совместимость позволяет использовать её как для комплектации новой аппаратуры, так и для замены вышедших из строя соединителей в уже эксплуатируемом оборудовании без изменения ответной части.

Типовые области применения изделия — электро- и радиооборудование, контрольно-измерительные приборы, а также другие устройства, где необходимы пылевлагозащищённое разъёмное соединение, высокая стойкость к вибрационным и ударным нагрузкам и широкий температурный диапазон. Благодаря блочному исполнению и резьбовой фиксации розетка удобна для монтажа на приборных панелях и корпусах блоков, а металлический корпус и карболитовый изолятор обеспечивают механическую прочность и электрическую изоляцию в течение всего заявленного ресурса.

При подборе ответной вилки следует учитывать число контактов, сочетание контактов Г41 и условный размер корпуса 28 — эти параметры должны соответствовать ответной части для обеспечения правильного сочленения и надёжного электрического контакта.
