Назначение и область применения

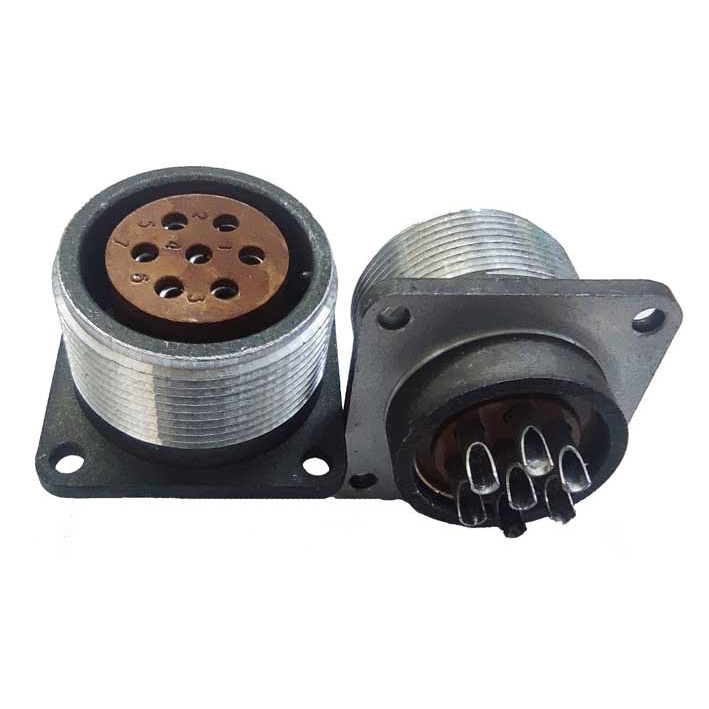

2РТТ28БПН7Г11В — это цилиндрический низкочастотный пылебрызгозащищённый соединитель блочного типа, предназначенный для создания надёжных разъёмных соединений проводов и кабелей в электро- и радиоаппаратуре. Изделие рассчитано на работу в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Соединитель сохраняет работоспособность в широком диапазоне температур окружающей среды — примерно от −60 до +100 °C. Это позволяет применять его в сложных климатических условиях, при воздействии вибрационных нагрузок и кратковременных механических ударов. Разъём подходит для установки в приборные корпуса, блоки питания, промышленное оборудование и радиоэлектронную аппаратуру, где требуется стабильное контактное соединение с защитой от внешних воздействий.

Конструктивные особенности

Соединитель относится к серии 2РТТ и имеет условный размер корпуса 28. Обозначение вида корпуса «Б» указывает на блочное исполнение, предназначенное для монтажа на панель или корпус устройства. Вид патрубка «П» соответствует прямому патрубку, который используется, как правило, для подключения неэкранированного кабеля.

Основные параметры конструкции

• Тип: цилиндрический низкочастотный пылебрызгозащищённый соединитель серии 2РТТ
• Условный размер корпуса: 28
• Вид корпуса: «Б» — блочный
• Вид патрубка: «П» — прямой
• Количество контактов: 7
• Диаметр контактов: около 2,5 мм

Электрические характеристики

Разъём рассчитан на максимальное рабочее напряжение до 700–850 В амплитудного значения. Токовая нагрузка на один контакт достигает порядка 25–35 А, что позволяет использовать соединитель для подключения достаточно мощных потребителей. Сопротивление изоляции в нормальных условиях составляет не менее нескольких тысяч мегаом, обеспечивая надёжную электрическую развязку между контактами и корпусом.

Условия эксплуатации и комплектация

Соединитель устойчив к воздействию пыли и брызг, что подтверждается его пылебрызгозащищённым исполнением. Изделие рассчитано на работу при повышенной относительной влажности до 98 процентов при температуре +40 °C, а также при пониженном атмосферном давлении. Эти свойства позволяют применять разъём в аппаратуре, эксплуатируемой в неотапливаемых помещениях, на открытом воздухе под навесом и в условиях умеренного загрязнения.

Поставка обычно осуществляется в комплекте «вилка + розетка». Обозначение 2РТТ28БПН7Г11В чаще всего относится к розетке с пайкой проводов под контактами. Точный состав комплекта уточняется при заказе, поскольку производитель в исходных данных не указан.

Применение

Благодаря сочетанию семи контактов диаметром около 2,5 мм, высокой токовой нагрузке и блочному корпусу, соединитель находит применение в следующих областях:

• промышленные системы управления и автоматики
• источники вторичного электропитания
• измерительная и испытательная аппаратура
• радиоэлектронные устройства с повышенными требованиями к защите от пыли и влаги
• подвижные и стационарные установки, подверженные вибрации

Изделие обеспечивает многократное сочленение и расчленение при сохранении стабильных электрических параметров, что делает его удобным для эксплуатации и технического обслуживания аппаратуры.
