Назначение и область применения

Разъём 2РТТ28БПН4В — цилиндрический низкочастотный пылебрызгозащищённый соединитель серии 2РТТ, выполненный в приборном (блочном) исполнении. Он предназначен для коммутации силовых и сигнальных цепей постоянного и переменного тока в аппаратуре, где предъявляются повышенные требования к пыле- и брызгозащите, вибро- и ударостойкости.

Соединитель рассчитан на работу в электрических цепях с частотой до 3 МГц и допускает эксплуатацию при напряжении до 850 В (амплитудное значение). Такие параметры делают его пригодным для промышленной, транспортной, военной и специальной техники, где важны надёжность контакта и стойкость к внешним воздействиям.

Расшифровка обозначения

Маркировка 2РТТ28БПН4В построена по стандартной схеме серии 2РТТ и содержит следующие сведения:

• 2РТТ — серия низкочастотных цилиндрических соединителей;
• 28 — условный размер корпуса (габарит разъёма);
• Б — блочный (приборный) тип корпуса, устанавливается на панель, блок или шасси;
• П — прямой патрубок;
• Н — гайка патрубка для неэкранированного кабеля;
• 4 — количество силовых контактов;
• В — вариант исполнения по ключеванию и комбинации контактов (типоисполнение внутри серии).

Конструкция и контакты

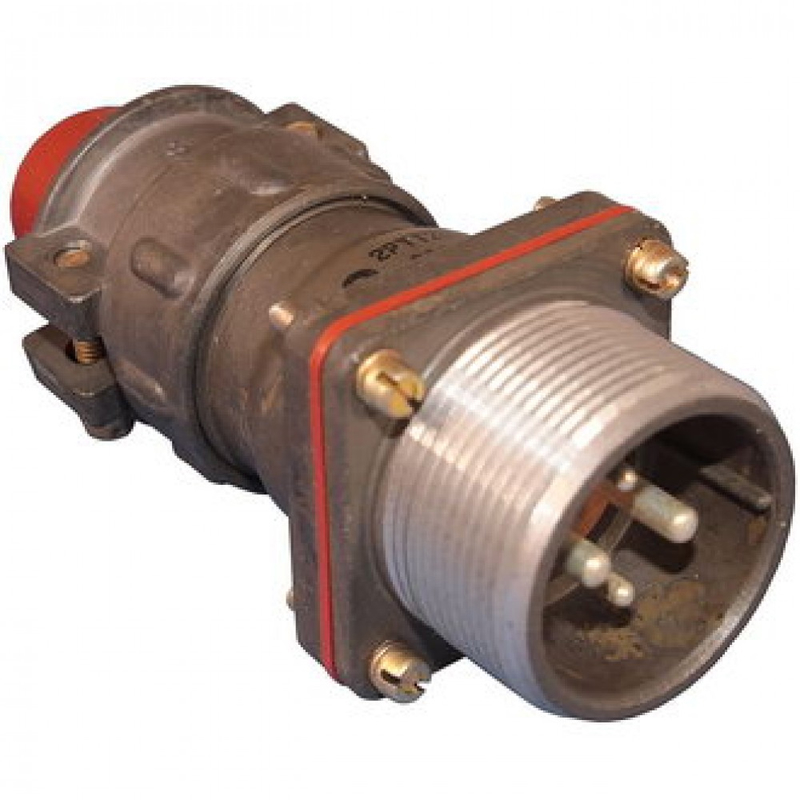

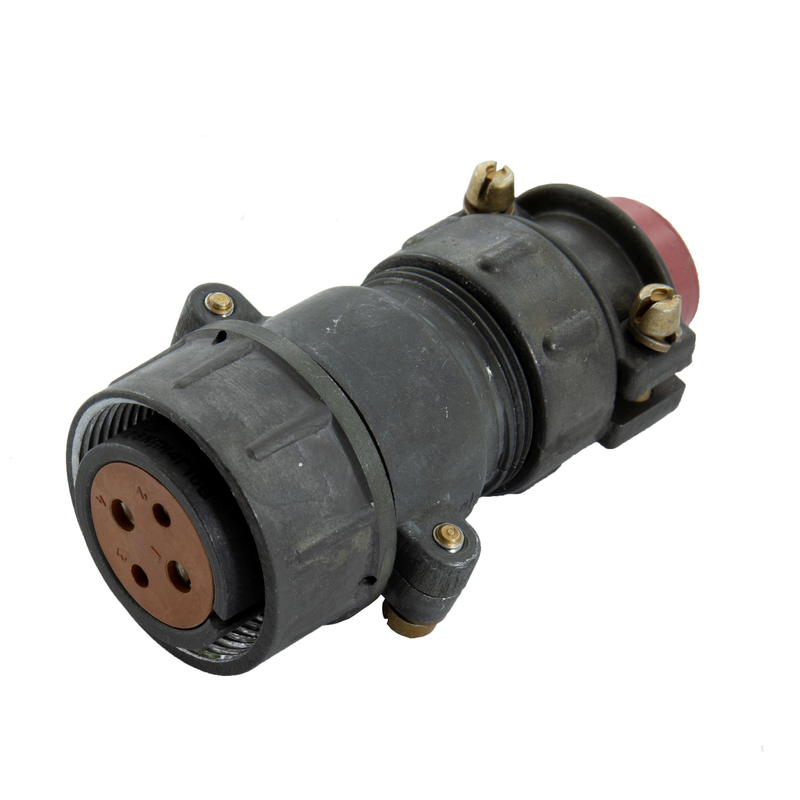

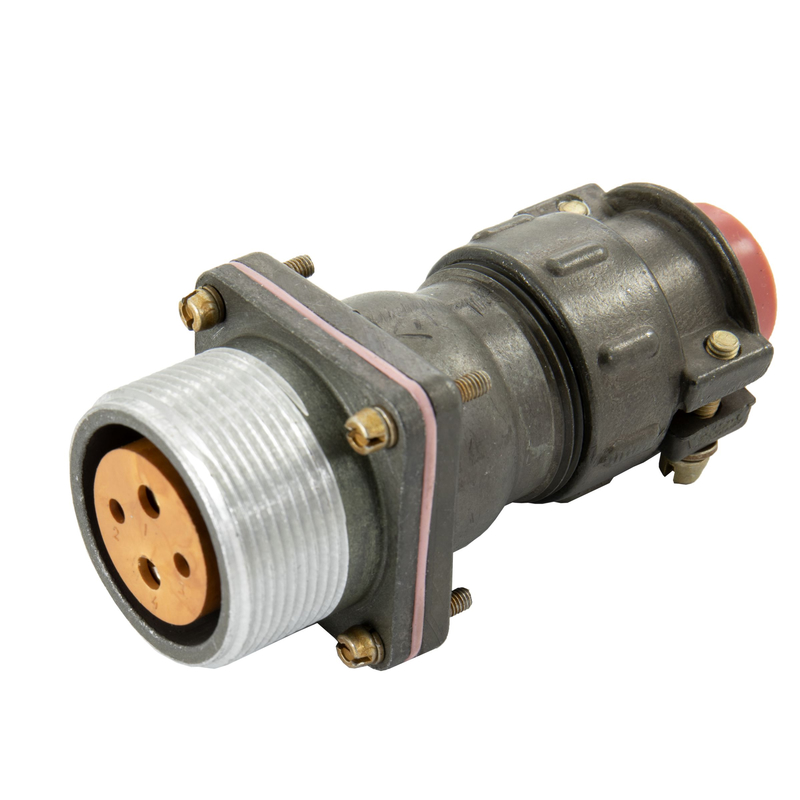

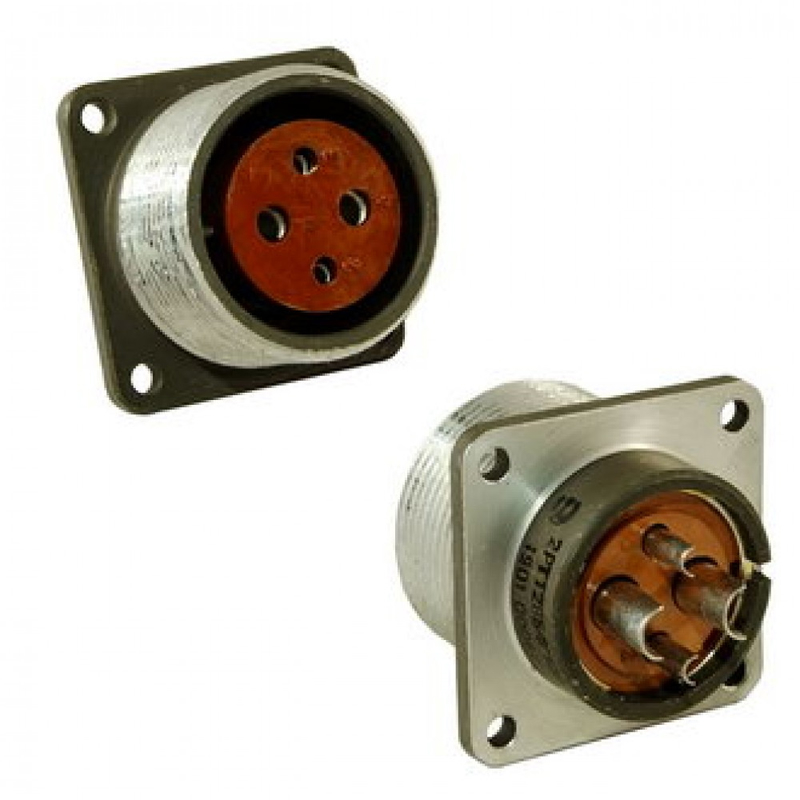

Корпус соединителя — приборный, в виде блочной розетки, монтируемой на панель или корпус аппаратуры. Патрубок прямой, с гайкой, рассчитанной на неэкранированный кабель. Присоединение проводов к контактам выполняется пайкой.

Всего в разъёме четыре контакта: два диаметром 2,5 мм и два диаметром 3,5 мм. Контакты имеют серебряное покрытие. На практике контакты диаметром 3,5 мм используют как силовые линии с повышенным током, а контакты диаметром 2,5 мм — как менее нагруженные силовые или управляющие цепи.

Электрические характеристики

• Максимальное рабочее напряжение — до 850 В (амплитудное значение);
• Максимальная частота — до 3 МГц;
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм;
• Сопротивление контакта — не более 1 мОм для контактов диаметром 2,5 мм и не более 0,75 мОм для контактов диаметром 3,5 мм;
• Максимальная токовая нагрузка на один контакт — до 25 А для диаметра 2,5 мм и до 50 А для диаметра 3,5 мм;
• Максимальная суммарная токовая нагрузка — до 150 А.

Механическая и климатическая стойкость

Соединитель относится к пылебрызгозащищённым, теплостойким и тропикоустойчивым изделиям. Диапазон рабочих температур составляет примерно от минус 60 до плюс 100…180 °C в зависимости от конкретных технических условий; для серии 2РТТ указываются высокотемпературные режимы.

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (примерно 30 g). Это подтверждает пригодность разъёма для эксплуатации в условиях интенсивных механических нагрузок.

Применение

Разъём 2РТТ28БПН4В применяется для подключения силовых и сигнальных цепей в блоках и шкафах промышленного, транспортного и специального оборудования. Благодаря приборному исполнению он удобен для стационарного монтажа на панель или шасси, а сочетание контактов разного диаметра позволяет рационально распределить нагрузку между силовыми и управляющими линиями.

Изделие подходит для аппаратуры, работающей в тяжёлых условиях: при повышенной влажности, запылённости, вибрации и ударах, а также в расширенном диапазоне температур. Пыле- и брызгозащита, теплостойкость и тропикоустойчивость обеспечивают стабильное соединение и длительный срок службы в составе ответственных электротехнических комплексов.
