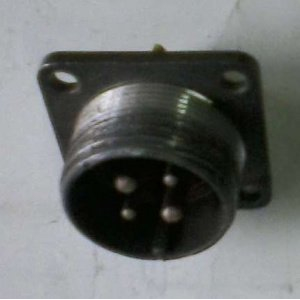

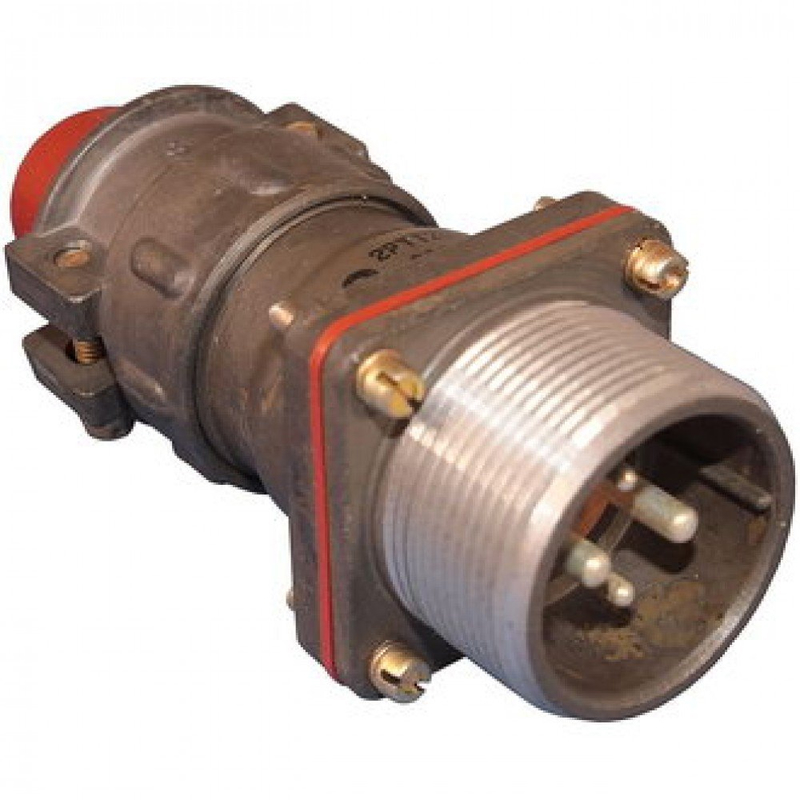

2РТТ28БПН4Ш10В — цилиндрический низкочастотный соединитель для надежного монтажа

Соединитель 2РТТ28БПН4Ш10В применяется для разъемного подключения электрических цепей в радиоэлектронной, промышленной и специальной аппаратуре. Это цилиндрическая низкочастотная вилка блочного исполнения, рассчитанная на внутренний объемный монтаж и пайку проводников. Конструкция с резьбовым сочленением помогает обеспечить механически прочное и устойчивое подключение в оборудовании с вибрационными и климатическими воздействиями.

Расшифровка маркировки

Обозначение 2РТТ28БПН4Ш10В содержит ключевые сведения о конструкции соединителя:

Таким образом, 2РТТ28БПН4Ш10В представляет собой блочную вилку с прямым патрубком, рассчитанную на подключение неэкранированного кабеля и содержащую четыре контакта.

Конструктивные особенности

Разъем 2РТТ28БПН4Ш10В относится к соединителям с цилиндрическим корпусом и резьбовой фиксацией в сочлененном положении. Резьбовое соединение снижает вероятность самопроизвольного разъединения при эксплуатации оборудования, транспортировке и вибрациях.

Для правильной ориентации ответных частей используется одношпоночная поляризация корпуса. Это исключает неправильное взаимное положение вилки и розетки при подключении. Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления и повышению стабильности электрического соединения. Подключение проводников выполняется пайкой, что характерно для объемного внутреннего монтажа.

Электрические и эксплуатационные параметры

Серия 2РТТ предназначена для цепей постоянного и переменного тока, а также для работы на частотах до 3 МГц. Для соединителей серии указывается возможность применения при напряжении до 850 В амплитудного значения; конкретные допустимые значения тока определяются сочетанием контактов, диаметром контактной группы и требованиями технической документации на конкретное исполнение.

Для варианта 2РТТ28БПН4Ш10В существенны следующие особенности:

• четыре контакта для передачи питания, сигналов управления или комбинированных цепей;

• корпус условного размера 28;

• блочный монтаж на панели, корпусе прибора или аппаратном узле;

• прямой патрубок для ввода кабеля;

• исполнение для неэкранированного кабеля;

• всеклиматическое исполнение «В»;

• негерметичная конструкция, предназначенная для внутреннего монтажа;

• ресурс до 500 циклов сочленения и разъединения, приводимый для данного исполнения в справочных данных.

Области применения

Цилиндрический разъем 2РТТ28БПН4Ш10В востребован там, где требуется надежное многоконтактное соединение между блоками, кабельными жгутами и элементами аппаратуры. Типовые области применения включают:

• промышленную автоматику и системы управления;

• измерительные приборы и испытательное оборудование;

• силовые и распределительные устройства;

• радиоэлектронные комплексы;

• шкафы управления, приборные панели и блочно-модульную аппаратуру;

• специальную технику, рассчитанную на эксплуатацию в широком диапазоне климатических условий.

Соединители 2РТТ могут стыковаться с совместимыми ответными частями серий ШР и 2РТ-А при соблюдении соответствующего сочетания контактов и требований технической документации.

Что учитывать при применении

При проектировании или ремонте оборудования важно подбирать ответную часть не только по серии и размеру корпуса, но и по назначению контактов, сочетанию контактов «10», виду корпуса, поляризации и способу ввода кабеля. Нельзя заменять исполнение для неэкранированного кабеля вариантом с гайкой для экранированного кабеля без оценки требований по электромагнитной совместимости и конструкции жгута.

Для надежной работы соединения следует соблюдать технологию пайки, контролировать качество изоляции проводников, исключать натяжение кабеля на контактах и выполнять соединение резьбовой части до полной фиксации. 2РТТ28БПН4Ш10В — функциональное решение для построения прочных, обслуживаемых и устойчивых к эксплуатационным воздействиям электрических соединений.
