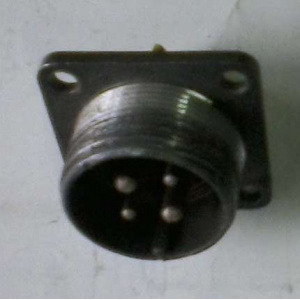

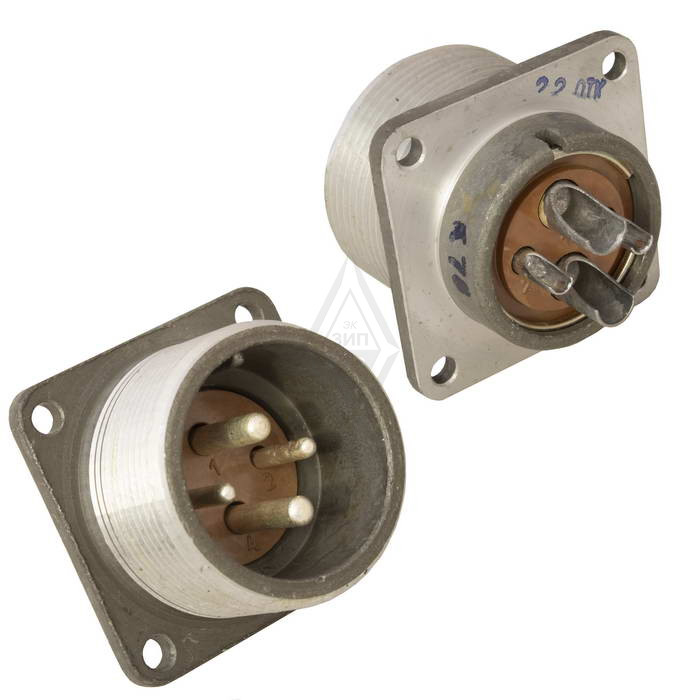

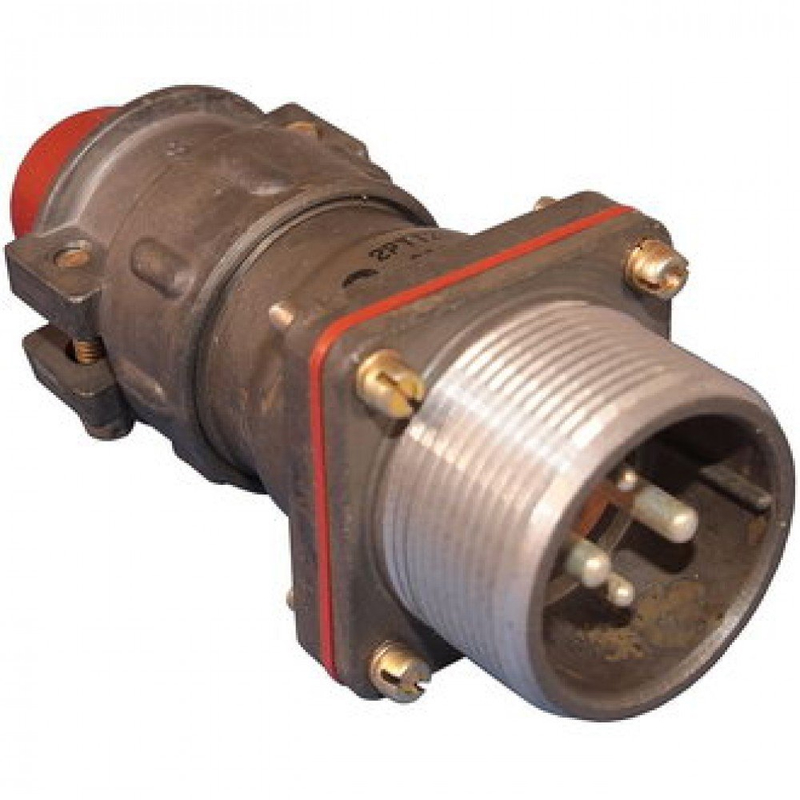

Назначение соединителя 2РТТ28БПН4Ш10В

2РТТ28БПН4Ш10В — это низкочастотный цилиндрический соединитель пылебрызгозащищенного типа, изготовленный в соответствии с техническими условиями ТУ ГЕ0.364.120ТУ. Основное назначение изделия — соединение и разъединение электрических цепей, а именно проводов, кабелей, отдельных узлов и блоков в электро- и радиоаппаратуре. Соединитель применяется там, где требуется надежная и многократно разъемная коммутация низкочастотных сигналов и цепей питания.

Конструктивно изделие выполнено блочного типа, что позволяет устанавливать его непосредственно на панель или корпус аппаратуры. Такое исполнение удобно для приборов, в которых важны компактность, быстрый монтаж и возможность оперативной замены соединителя без демонтажа всей системы.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТТ28БПН4Ш10В содержит полную информацию о конструкции и исполнении изделия. Условный размер корпуса составляет 28. Соединитель имеет четыре контакта, обозначенные в маркировке как 4Ш, и прямое исполнение патрубка (индекс П). Блочное исполнение (индекс Б) определяет способ установки на панель или корпус.

В расшифровке присутствует обозначение «5», которое соответствует варианту покрытия контактов серебром по техническим условиям завода «Элекон» на 2015 год (ГЕ0.364.120ТУ). Контакты выполнены с серебряным покрытием, что обеспечивает низкое переходное сопротивление, высокую электропроводность и хорошую коррозионную стойкость.

• Тип: низкочастотный цилиндрический соединитель.
• Состав: вилка и розетка.
• Конструкция: блочного типа, с прямым патрубком.
• Условный размер корпуса: 28.
• Количество контактов: 4.
• Покрытие контактов: серебряное.
• Климатическое исполнение: всеклиматическое (В).
• Фиксация: резьбовая.
• Подключение проводов: внутренний объемный монтаж пайкой.

Технические и эксплуатационные характеристики

Степень защиты и климатическое исполнение

Соединитель выполнен в пылебрызгозащищенном исполнении, что обеспечивает надежную работу в условиях повышенной влажности и запыленности. Всеклиматическое исполнение (В) гарантирует стабильную работу в широком диапазоне температур и влажности, что делает изделие пригодным для эксплуатации в жестких условиях окружающей среды.

Монтаж и подключение

Подключение проводов осуществляется методом внутреннего объемного монтажа пайкой, что обеспечивает надежное электрическое соединение. Резьбовая фиксация вилки и розетки дает прочное и устойчивое к вибрациям сочленение, исключающее самопроизвольное разъединение цепей.

Коммутационные свойства

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и высокую электропроводность, что особенно важно при коммутации слаботочных низкочастотных сигналов. Устойчивость покрытия к коррозии продлевает срок службы соединителя и сохраняет стабильность параметров на протяжении всего периода эксплуатации.

Применение

Благодаря совокупности характеристик, соединитель 2РТТ28БПН4Ш10В находит применение в следующих областях:

• Электро- и радиоаппаратура общего и специального назначения.
• Промышленное оборудование и автоматизированные системы управления (АСУ).
• Оборудование, эксплуатируемое в жестких условиях окружающей среды: при повышенной влажности, запыленности и вибрациях.
• Транспортные средства, включая железнодорожный, автомобильный и морской транспорт.
• Аппаратура связи и контрольно-измерительные приборы.
• Системы энергоснабжения и сигнализации, где требуется надежная коммутация низкочастотных сигналов и питания.

Таким образом, 2РТТ28БПН4Ш10В представляет собой надежный пылебрызгозащищенный соединитель, объединяющий прочную резьбовую фиксацию, серебряное покрытие контактов и всеклиматическое исполнение, что делает его пригодным для ответственных применений в различных отраслях техники.
