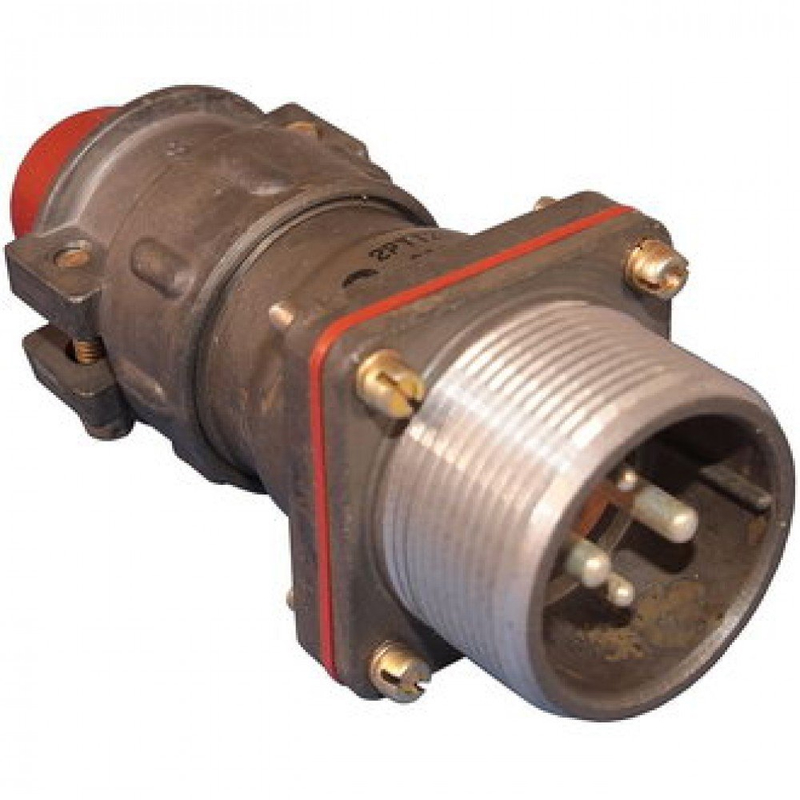

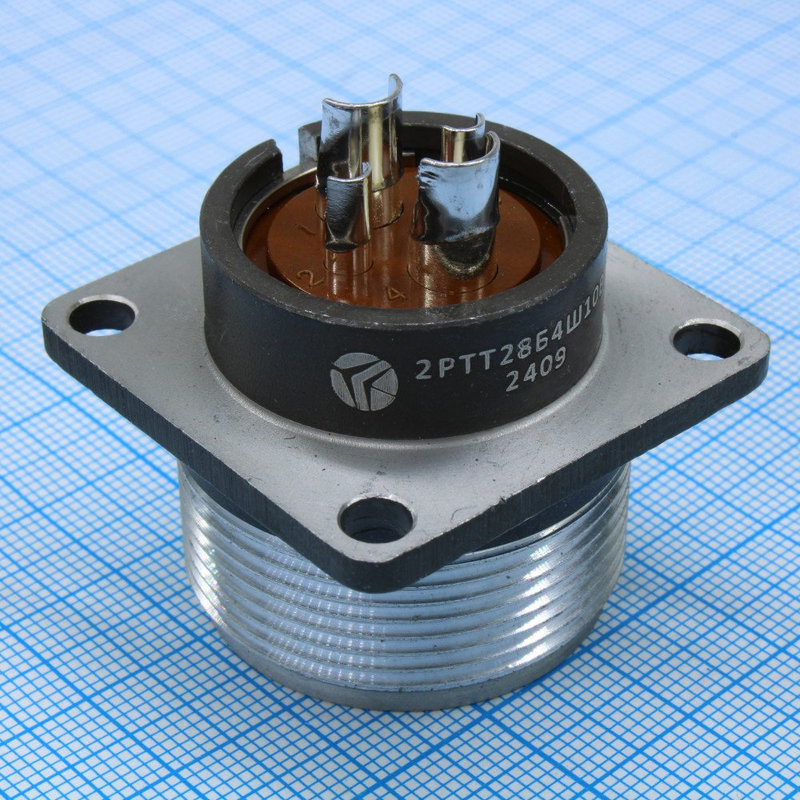

Назначение соединителя 2РТТ28БПН4Г10В

2РТТ28БПН4Г10В представляет собой цилиндрический низкочастотный соединитель пылебрызгозащищённого типа. Устройство разработано для применения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет 850 В по амплитудному значению, что позволяет использовать соединитель в широком спектре промышленного и приборного оборудования.

Изделие относится к категории 2РТТ28 и имеет артикул 80152. Конструктивно это приборная розетка с прямым патрубком и гайкой, предназначенная для монтажа неэкранированного кабеля. Условный размер корпуса — 28 мм. Соединитель состоит из вилки и розетки, что обеспечивает разъёмное соединение электрических цепей с резьбовой фиксацией и надёжной защитой от пыли и брызг.

Подтверждённые особенности

Соединитель 2РТТ28БПН4Г10В обладает следующими характеристиками, подтверждёнными каталожными данными:

• Количество контактов — 4, из них два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм, сочетание контактов — 10.
• Способ присоединения проводов — пайка, что обеспечивает надёжный и стабильный электрический контакт.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Материал корпуса — металл, обеспечивающий механическую прочность и экранирование.
• Материал изолятора — карболит, обладающий высокими диэлектрическими свойствами и теплостойкостью.
• Тип защиты — пылебрызгозащищённое исполнение, подходящее для эксплуатации в условиях повышенной влажности и запылённости.
• Теплостойкое и тропикоустойчивое исполнение, допускающее работу в сложных климатических условиях.

Сведения о наличии на складе по данным каталога: 12 штук на 2018 год, 10 штук на 2021 год. Данные о производителе, стране производства, сертификатах и гарантийных обязательствах в исходных материалах не указаны.

Применение

Соединитель 2РТТ28БПН4Г10В предназначен для блочного монтажа в приборах и оборудовании, где требуется надёжное разъёмное соединение электрических цепей с фиксацией при помощи резьбового соединения. Приборная розетка с прямым патрубком и гайкой устанавливается на корпуса устройств и обеспечивает подключение внешних кабелей.

Благодаря пылебрызгозащищённому исполнению и широкому температурному диапазону изделие подходит для применения в промышленной электронике, измерительной аппаратуре, системах управления и другом оборудовании, эксплуатируемом в неблагоприятных условиях окружающей среды. Тропикоустойчивое исполнение дополнительно расширяет область применения соединителя в регионах с повышенной влажностью и температурой.

Пайка проводов к контактам обеспечивает долговременную стабильность соединения и низкое переходное сопротивление. Комбинация контактов различного диаметра позволяет подключать цепи с разными токовыми нагрузками в пределах одного соединителя.

Технические параметры

Основные технические параметры соединителя 2РТТ28БПН4Г10В, которые необходимо учитывать при проектировании и монтаже:

• Тип изделия — приборная розетка с прямым патрубком и гайкой.
• Условный размер корпуса — 28 мм.
• Максимальная частота — 3 МГц.
• Максимальное напряжение — 850 В амплитудного значения.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Количество контактов — 4, сочетание контактов — 10.

Соединитель поставляется в составе вилки и розетки, что обеспечивает полную комплектность для организации разъёмного соединения. Резьбовая фиксация гарантирует защиту от самопроизвольного разъединения при вибрациях и механических воздействиях.
