Назначение

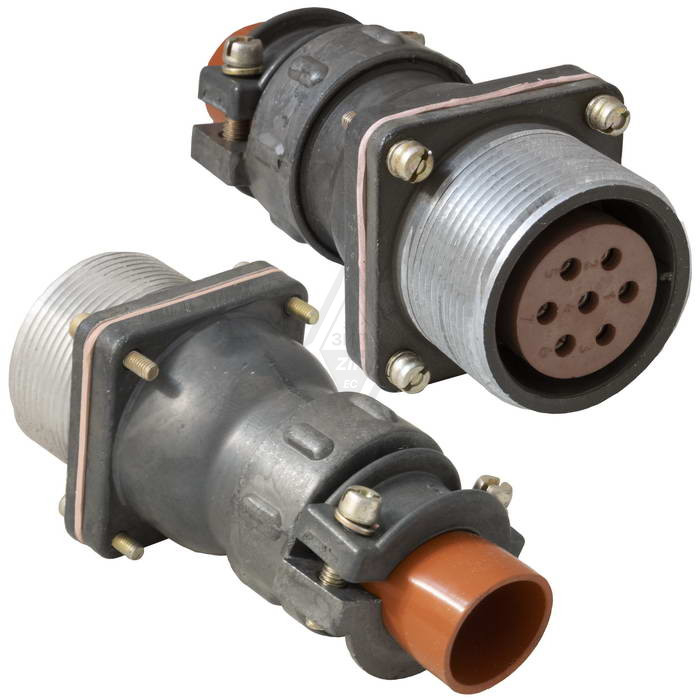

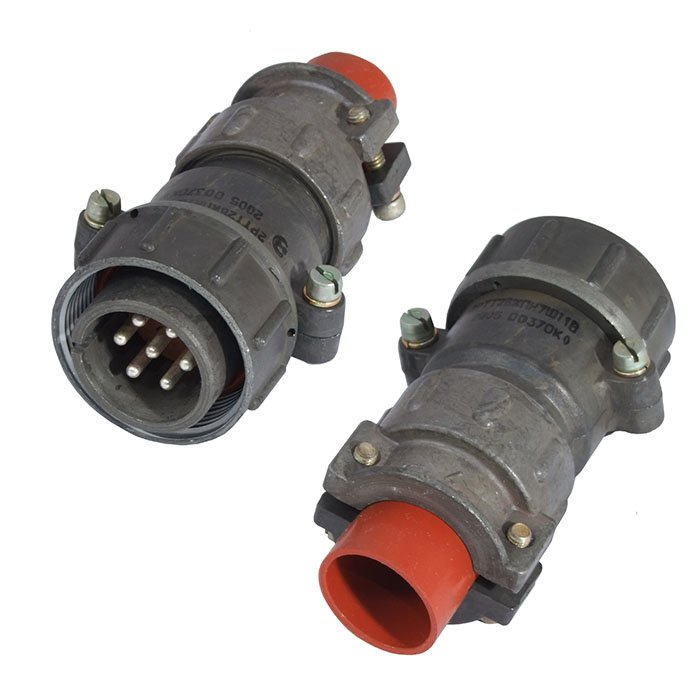

2РТТ28БПН2Ш9В представляет собой блочную вилку низкочастотного цилиндрического соединителя теплостойкого тропикоустойчивого исполнения с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Вилка применяется для коммутации электрических цепей в составе радиоэлектронной аппаратуры, приборов и устройств, где требуется надёжное разъёмное соединение с защитой от пыли и брызг, а также устойчивость к воздействию климатических и механических факторов.

Подтверждённые особенности

Соединитель выполнен пылебрызгозащищённым, всеклиматического исполнения, с условным размером корпуса 28 и двумя контактами. Ниже перечислены основные технические характеристики, заявленные для данной модели.

• Максимальная токовая нагрузка на контакт — до 50 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Присоединение проводов осуществляется пайкой, без патрубка.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Выдерживает механические удары до 10000 метров на секунду в квадрате (одиночные).
• Устойчива к повышенной влажности 98 процентов при температуре плюс 40 градусов Цельсия.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500.
• Поляризация корпусов одношпоночная, сочленение резьбовое.

Конструктивные особенности

Корпус соединителя имеет условный размер 28, что определяет его установочные и присоединительные габариты. Одношпоночная поляризация исключает неправильное сочленение ответных частей, а резьбовая фиксация обеспечивает механическую прочность соединения и предотвращает самопроизвольное расчленение при вибрации и ударах.

Отсутствие патрубка при паечном присоединении проводов упрощает монтаж и позволяет использовать различные способы подвода кабеля в зависимости от конкретной схемы сборки.

Применение и условия эксплуатации

Вилка предназначена для эксплуатации в жёстких условиях, включая воздействие широкого диапазона температур, вибрации, ударов и повышенной влажности. Такие параметры делают её пригодной для использования в аппаратуре, работающей на открытом воздухе, в неотапливаемых помещениях и в других сложных климатических условиях.

Теплостойкое тропикоустойчивое исполнение позволяет применять изделие в регионах с жарким и влажным климатом, а также в составе техники, подвергающейся нагреву при работе.

Замена и совместимость

Данная вилка служит заменой модели ШР28ПК2НШ7 (вилка блочная), с которой она взаимосовместима по ГОСТам согласно ГЕ0.364.107 ТУ. При замене сохраняются установочные, присоединительные и электрические параметры, что позволяет использовать изделие в уже существующих схемах и конструкциях без дополнительной доработки.

Резьбовое сочленение и одношпоночная поляризация обеспечивают совместимость с ответными частями, соответствующими указанным техническим условиям.

Комплектация и общие сведения

Артикул изделия — 5660, категория — 2РТТ28. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Сведения о комплектации, стране производства, гарантийных обязательствах и наличии сертификатов в исходных данных не приводятся.
