Назначение и область применения

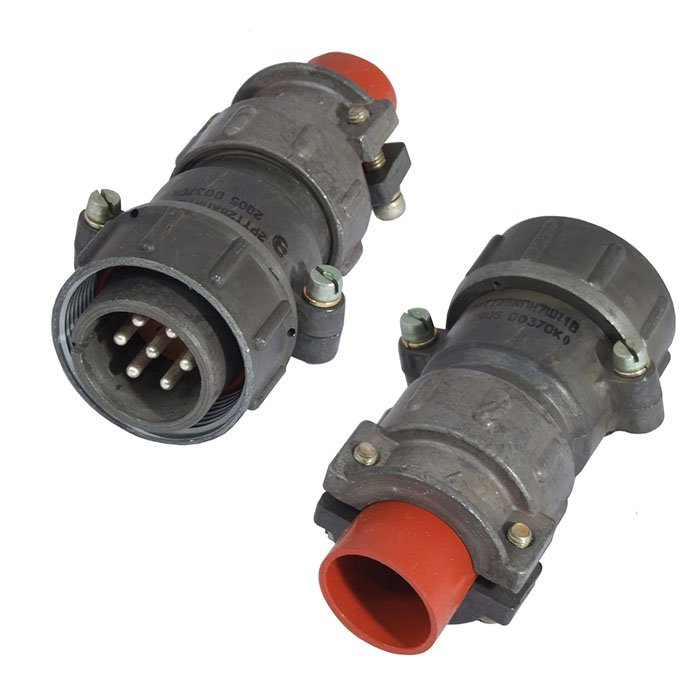

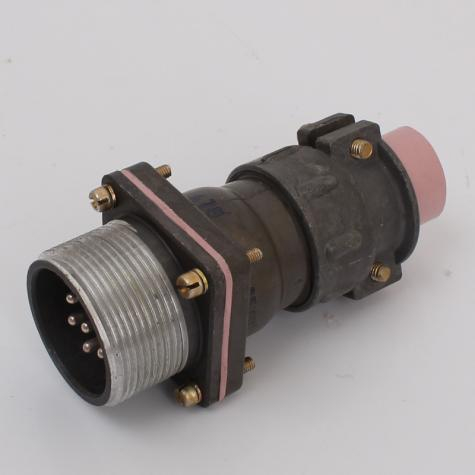

2РТТ28БПН2Ш9В представляет собой блочную вилку серии 2РТТ — цилиндрический низкочастотный соединитель, предназначенный для объёмного монтажа и оснащённый резьбовой фиксацией. Изделие является прямой заменой вилки ШР28ПК2НШ7 (вилки блочной) и применяется в тех случаях, когда требуется сохранить присоединительные и электрические параметры без переделки ответной части.

Разъём рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Он востребован в аппаратуре общего и специального назначения, где предъявляются повышенные требования к виброустойчивости, защите от пыли и брызг, а также к надёжности резьбового сочленения. Как блочная (приборная) вилка изделие устанавливается на панель или шасси прибора, обеспечивая стационарное подключение кабельной части к корпусу оборудования.

Основные электрические характеристики

• Максимальное рабочее напряжение (амплитудное значение): до 700 В для модификации 2РТТ28БПН2Ш9В; для серии 2РТТ в целом обычно указывают до 850 В.
• Максимальная токовая нагрузка на один контакт: до 50 А.
• Рабочая частота: до 3 МГц.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

Сочетание тока до 50 А на контакт и рабочего напряжения до 700 В позволяет использовать соединитель для питания мощного силового оборудования, например компрессоров, где требуется передача десятков ампер при повышенной надёжности соединения.

Конструкция и расшифровка обозначения

Маркировка 2РТТ28БПН2Ш9В содержит полную информацию об исполнении изделия. Сочетание «2РТТ» указывает на тип низкочастотного цилиндрического соединителя серии 2РТТ. Число «28» обозначает условный размер корпуса, то есть диаметральный габарит. Буква «Б» говорит о блочном (приборном) виде корпуса, а «П» — об исполнении с патрубком, прямым. Обозначение «Н2» характеризует исполнение контактной группы с двумя силовыми контактами, «Ш9» — штыревые контакты определённого типоразмера, а «В» — всеклиматическое исполнение.

Для серии 2РТТ типичны следующие конструктивные решения: резьбовое сочленение частей разъёма, одношпоночная поляризация корпусов, исключающая неправильное совмещение, а также возможность поставки с резиновыми кожухами, втулками и шайбами, что и обеспечивает пылебрызгозащищённость. Присоединение проводов к контактам выполняется пайкой.

Механические и климатические параметры

• Диапазон рабочей температуры окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность: до 98 процентов при плюс 40 градусах Цельсия.
• Синусоидальная вибрация: диапазон от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате (30 g).
• Механический удар одиночного действия: до 10000 метров на секунду в квадрате (1000 g).
• Механический удар многократного действия: до 1500 метров на секунду в квадрате (150 g).

Перечисленные параметры подтверждают пригодность соединителя для эксплуатации в жёстких условиях: при сильной вибрации, ударных нагрузках, повышенной влажности и широком диапазоне температур. Всеклиматическое исполнение «В» дополнительно расширяет область применения изделия.
